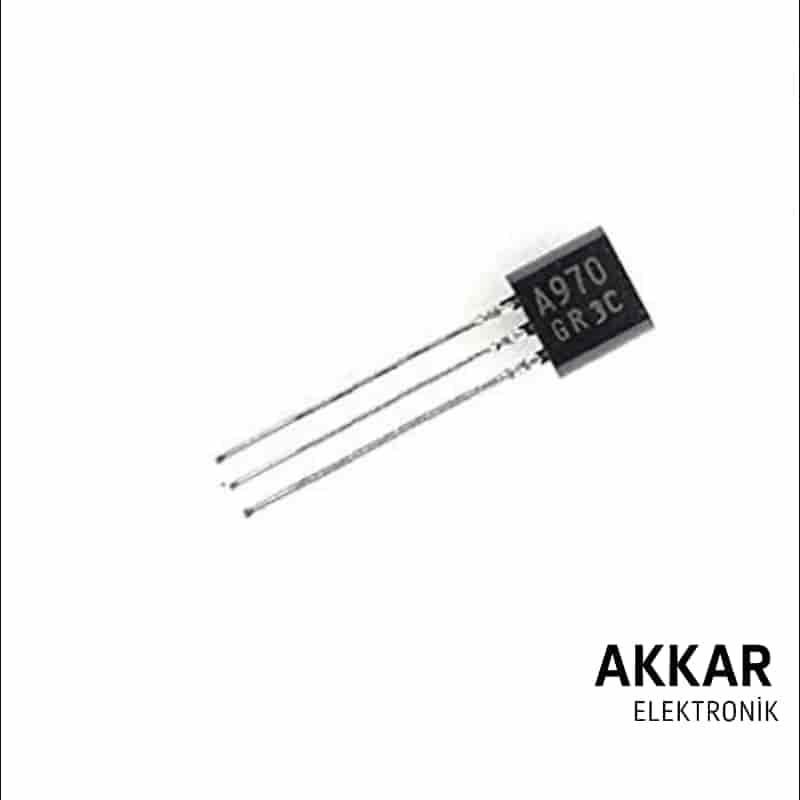

2SA970 PNP Transistör – 120V 100mA TO-92 | Düşük Gürültülü Ses Devreleri ve Preamp Uygulamaları

2SA970, yüksek gerilim dayanımı ve düşük gürültü seviyesiyle öne çıkan PNP tipi küçük sinyal transistörüdür. Özellikle ses preamplifikatör devrelerinde, hassas analog sinyal işleme sistemlerinde ve düşük gürültü gereksinimi olan uygulamalarda tercih edilir. 120V kolektör-emiter dayanımı ile ses kalitesi kritik olan cihazlarda kararlı bir performans sunar.

Teknik Özellikler

• Transistör Tipi: PNP
• Maksimum Kolektör-Emiter Gerilimi (V_CEO): -120V
• Kolektör Akımı (I_C): -100mA
• Toplam Güç Dağılımı (P_D): 300mW
• DC Akım Kazancı (h_FE): 200 – 700
• Gürültü Gerilimi (V_n): Düşük (tipik < 1µVrms)
• Kılıf Tipi: TO-92

Kullanım Alanları

• Ses preamplifikatör devreleri
• Phono (turntable) preamp uygulamaları
• Düşük gürültülü analog sinyal işleme
• Hassas giriş katları ve ses sentezleyicileri
• Radyo frekans devreleri (VHF/UHF front-end)

Avantajları

• Çok düşük gürültü seviyesi ile temiz ses işleme
• Yüksek gerilim dayanımı (120V)
• Geniş hFE aralığı ile stabil ve güvenilir çalışma
• TO-92 kasa sayesinde kompakt yapı ve kolay montaj

Pin Dizilimi (TO-92 Kılıf)

Transistör düz yüzeyi size bakacak şekilde tutulduğunda:

• 1. Pin: Emitter (E)
• 2. Pin: Collector (C)
• 3. Pin: Base (B)

Sıkça Sorulan Sorular (SSS)

2SA970 ne için kullanılır?

Özellikle düşük gürültü gerektiren ses devrelerinde, mikrofon preamp devrelerinde ve hi-fi ekipmanlarının giriş katlarında kullanılır.

Bu transistörün tamamlayıcı NPN modeli hangisidir?

2SC2240 transistörü, 2SA970’in tamamlayıcısıdır. Bu iki model genellikle simetrik stereo ses devrelerinde birlikte kullanılır.

2SA970 yerine hangi transistör kullanılabilir?

2SA1085, BC560C, 2SA1015 gibi düşük gürültü PNP transistörler bazı uygulamalarda alternatif olarak düşünülebilir. Ancak, her zaman datasheet karşılaştırması önerilir.

Bu transistör yüksek frekansta çalışabilir mi?

Evet. Düşük kapasitansı ve yüksek frekans cevabı sayesinde RF ön katlarında da kullanılabilir.

Soğutucu gerekir mi?

Hayır. Maksimum 300mW güçte çalıştığı için ek soğutma gerekmez.

Ürün Akkar Elektronik'te mevcut mu?

Evet. 2SA970 transistörü, Akkar Elektronik güvencesiyle orijinal, test edilmiş ve stoktan teslim seçenekleriyle satıştadır.

Neden Akkar Elektronik?

• Kaliteli ve düşük gürültülü transistör garantisi
• Hızlı kargo ve uygun fiyat avantajı
• Ses elektroniğine özel komponent çeşitliliği
• Teknik destek ve müşteri memnuniyeti odaklı hizmet

2SA970 PNP Transistör, ses kalitesinin ön planda olduğu tüm devrelerde ideal bir seçimdir. Şimdi sepete ekleyin ve Akkar Elektronik güvencesiyle güvenli alışverişe başlayın!
