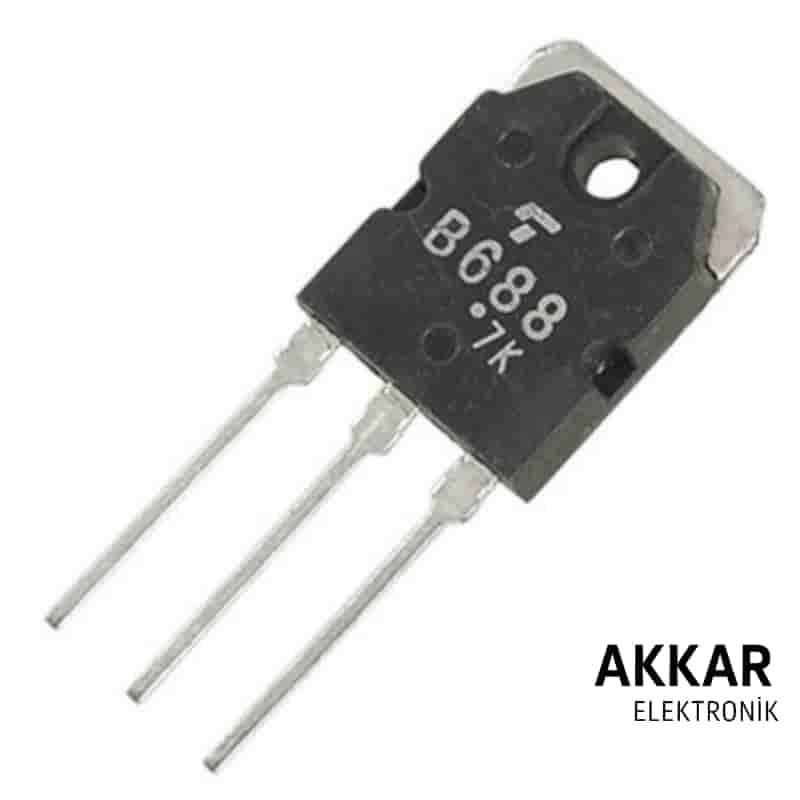

2SB688 PNP Güç Transistörü – 160V 15A TO-3P | Ses Amplifikatör ve Güç Devreleri İçin

2SB688, yüksek akım taşıma kapasitesi ve geniş voltaj dayanımıyla PNP tipi bir güç transistörüdür. Özellikle ses amplifikatörlerinin çıkış katlarında ve yüksek güçlü analog devrelerde güvenle kullanılır. TO-3P tipi geniş kasa yapısı sayesinde ısıyı etkin şekilde dağıtarak, uzun süreli ve kararlı performans sağlar. 2SB688, genellikle 2SD718 gibi NPN tamamlayıcılarıyla birlikte simetrik devrelerde kullanılır.

Teknik Özellikler

• Transistör Tipi: PNP
• Maksimum Kolektör-Emiter Gerilimi (V_CEO): -160V
• Kolektör Akımı (I_C): -15A
• Toplam Güç Dağılımı (P_D): 120W
• DC Akım Kazancı (h_FE): 40 – 140
• Geçiş Frekansı (f_T): 20 MHz
• Kılıf Tipi: TO-3P

Kullanım Alanları

• Yüksek güçlü ses amplifikatörleri
• Analog çıkış güç katları
• DC motor sürücüler
• UPS ve inverter sistemleri
• Endüstriyel güç kontrol devreleri

Avantajları

• Yüksek akım ve voltaj kapasitesi ile güvenilir performans
• TO-3P kasa sayesinde etkili ısı dağılımı
• Düşük distorsiyon ile kaliteli ses çıkışı
• NPN tamamlayıcılarla uyumlu simetrik tasarım imkânı

Pin Dizilimi (TO-3P Kılıf)

Transistörün düz yüzeyi size bakacak şekilde tutulduğunda:

• 1. Pin: Base (B)
• 2. Pin: Collector (C)
• 3. Pin: Emitter (E)
• Metal arka yüzey genellikle kolektöre bağlıdır.

Sıkça Sorulan Sorular (SSS)

2SB688 transistörü nerede kullanılır?

Genellikle güçlü ses amplifikatörlerinin çıkış katlarında, UPS sistemlerinde, DC motor sürücülerde ve yüksek güçlü analog devrelerde kullanılır.

Bu transistörün tamamlayıcı NPN eşdeğeri nedir?

2SD718 transistörü, 2SB688’in NPN tamamlayıcısıdır. Push-pull konfigürasyonlarda birlikte kullanılır.

2SB688’in yerine hangi transistör kullanılabilir?

2SA1943, MJL21193 gibi PNP güç transistörleri, uygun elektriksel parametrelerle bazı uygulamalarda alternatif olabilir. Değişim öncesi datasheet karşılaştırılması yapılmalıdır.

Soğutucu gerekli mi?

Evet. 120W’a kadar güç dağılımı desteklediği için yüksek ısı üretir. Soğutucu ve termal macun ile kullanılması önerilir.

Ürün Akkar Elektronik'te stokta mı?

Evet. 2SB688 transistörleri test edilmiş ve hızlı kargolu olarak Akkar Elektronik stoklarımızda mevcuttur.
