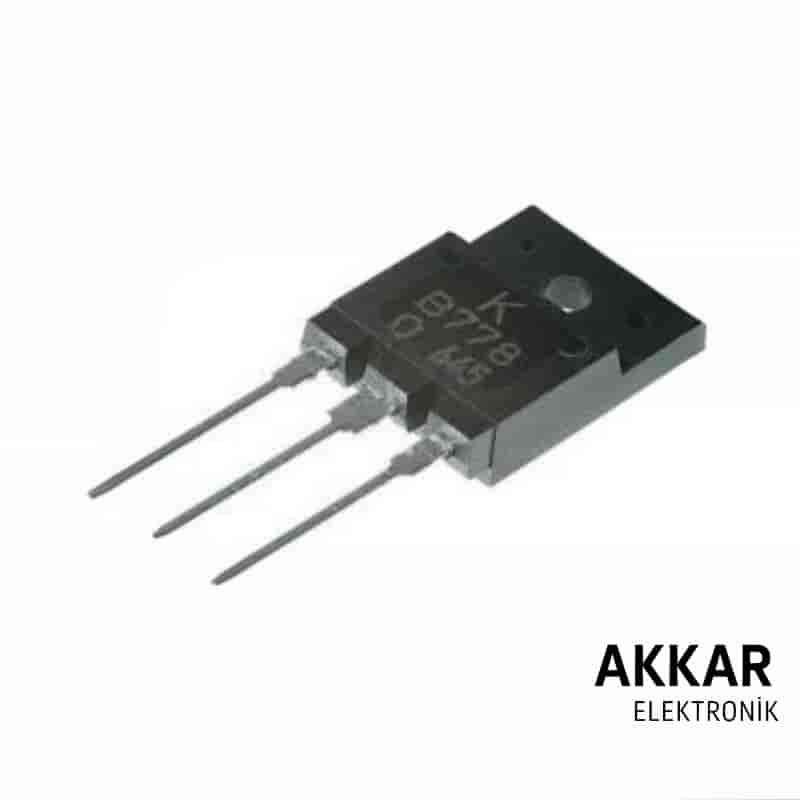

2SB778 PNP Güç Transistörü – 100V 7A TO-220 | Ses Amplifikatörü ve Güç Devreleri İçin

2SB778, yüksek akım ve voltaj kapasitesine sahip, PNP tipi güç transistörüdür. Genellikle yüksek güçlü ses amplifikatörleri, güç kaynakları ve endüstriyel kontrol sistemlerinde kullanılır. 100V kolektör-emiter gerilimi ve 7A’lik akım taşıma kapasitesi ile güvenilir ve kararlı bir performans sunar. TO-220 kasa yapısı sayesinde etkili soğutma ve montaj kolaylığı sağlar.

Teknik Özellikler

• Transistör Tipi: PNP
• Maksimum Kolektör-Emiter Gerilimi (V_CEO): -100V
• Kolektör Akımı (I_C): -7A
• Toplam Güç Dağılımı (P_D): 60W
• DC Akım Kazancı (h_FE): 40 – 140
• Geçiş Frekansı (f_T): 4 MHz
• Kılıf Tipi: TO-220

Kullanım Alanları

• Yüksek güçlü ses amplifikatör devreleri
• UPS ve invertör sistemleri
• Motor sürücü devreleri
• Endüstriyel güç kontrol uygulamaları
• DC güç anahtarlama sistemleri

Avantajları

• Yüksek akım taşıma kapasitesi ile güvenli sürüş
• TO-220 kasa ile etkin ısı yönetimi
• Geniş hFE aralığı sayesinde hassas kontrol
• Simetrik amplifikatör çıkış devrelerine uyumlu yapı

Pin Dizilimi (TO-220 Kılıf)

Transistör düz yüzeyi size bakacak şekilde tutulduğunda:

• 1. Pin: Base (B)
• 2. Pin: Collector (C)
• 3. Pin: Emitter (E)
• Metal arka plaka genellikle kolektöre bağlıdır.

Sıkça Sorulan Sorular (SSS)

2SB778 nerelerde kullanılır?

Genellikle yüksek güçlü ses sistemleri, motor kontrol devreleri, UPS ve güç dönüştürücü uygulamalarında kullanılır.

2SB778’in NPN tamamlayıcısı nedir?

2SD998, 2SB778’in tamamlayıcı NPN transistörüdür. Simetrik ses amplifikatörü çıkış devrelerinde birlikte kullanılır.

Bu transistörün yerine hangi alternatifler kullanılabilir?

MJL2955, TIP42C, 2SA1943 gibi PNP transistörler belirli uygulamalarda alternatif olarak kullanılabilir. Teknik değerler karşılaştırılarak kullanılmalıdır.

Soğutucu kullanmak şart mı?

60W’a kadar güç dağılımına sahip olduğu için özellikle yüksek akımlarda çalışan uygulamalarda mutlaka soğutucu ile birlikte kullanılmalıdır.

Bu ürün Akkar Elektronik'te stokta mı?

Evet. 2SB778 transistörleri Akkar Elektronik stoklarında mevcuttur. Orijinal, test edilmiş ürünler hızlı kargo ile gönderilmektedir.

Neden Akkar Elektronik?

• Yüksek kaliteli ürün temini
• Uygun fiyat ve hızlı gönderim garantisi
• Teknik destek ve müşteri memnuniyeti
• Geniş ürün yelpazesi ile hobi ve profesyonel kullanıcıya hitap

2SB778 Transistör, güçlü ses ve motor sürücü devreleri için güvenilir bir tercihtir. Şimdi sepete ekleyin ve Akkar Elektronik kalitesiyle alışverişinizi tamamlayın!
