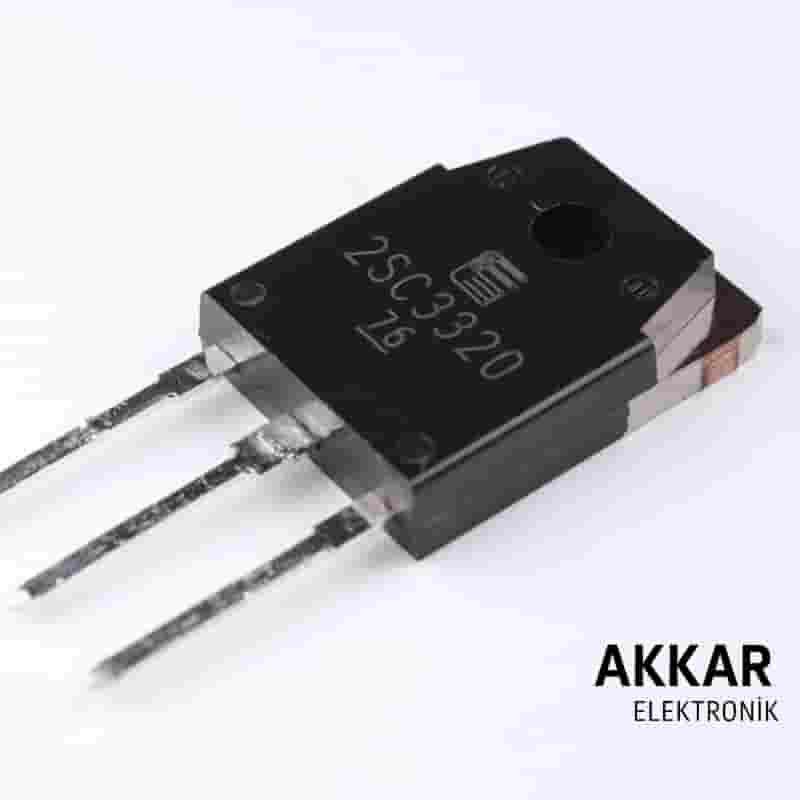

2SC3320 NPN Güç Transistörü – 400V 15A TO-3P | SMPS ve Güç Uygulamaları için Yüksek Performans
2SC3320, yüksek voltaj ve yüksek akım taşıma kapasitesine sahip NPN tipi silikon güç transistörüdür. SMPS (Switch Mode Power Supply), inverter devreleri, UPS sistemleri ve çeşitli endüstriyel kontrol devrelerinde yaygın olarak kullanılır. 400V gerilim ve 15A akım dayanımı ile yüksek güvenilirlik sunar. TO-3P kılıf yapısı, soğutucu montajına uygundur ve ısı dağılımında verim sağlar.
Teknik Özellikler
- Transistör Tipi: NPN
- Kolektör-Emiter Gerilimi (VCEO): 400V
- Kolektör Akımı (IC): 15A
- Toplam Güç Dağılımı (PD): 130W
- DC Akım Kazancı (hFE): 10 – 60
- Geçiş Frekansı (fT): 4 MHz
- Kılıf Tipi: TO-3P
Kullanım Alanları
- Switched Mode Power Supply (SMPS) devreleri
- Inverter ve konvertör sistemleri
- UPS (Kesintisiz Güç Kaynağı) sistemleri
- Endüstriyel motor sürücü devreleri
- Güç elektroniği uygulamaları
Avantajları
- 400V yüksek voltaj dayanımı
- 15A akım taşıma kapasitesi
- TO-3P kılıf ile etkili ısı yayılımı
- Yüksek güçlü ve dayanıklı yapı
Pin Dizilimi (TO-3P Kılıf)
Transistör düz yüzeyi size bakacak şekilde tutulduğunda:
- 1. Pin: Base (B)
- 2. Pin: Collector (C)
- 3. Pin: Emitter (E)
- Arka metal plaka genellikle Collector’a bağlıdır.
Sıkça Sorulan Sorular (SSS)
2SC3320 nerelerde kullanılır?
Bu transistör, SMPS, UPS, inverter devreleri, motor sürücüler ve yüksek güçlü anahtarlama uygulamalarında kullanılır. Yüksek voltaj ve akım ihtiyaçlarını karşılamak için idealdir.
2SC3320 yerine hangi transistör kullanılabilir?
2SC2625, 2SC5242, 2SC3858 gibi transistörler belirli uygulamalarda alternatif olabilir. Ancak VCEO, IC ve hFE gibi değerler karşılaştırılmalıdır.
2SC3320 ile hangi PNP transistör birlikte kullanılır?
2SA1302 veya benzeri PNP güç transistörleri, simetrik devrelerde 2SC3320 ile eşlenebilir. Özellikle push-pull amplifikatörlerde tercih edilir.
Soğutucu kullanımı gerekli midir?
Kesinlikle evet. 130W’a kadar güç dağılımı olduğu için TO-3P uyumlu bir alüminyum soğutucu ve termal macun kullanımı önerilir.
Akkar Elektronik’te stokta mı?
Evet. 2SC3320 transistörlerimiz kaliteli, test edilmiş ve hızlı kargoya hazır olarak stoklarımızda mevcuttur. Bizimle iletişime geçerek toptan alım ve teknik destek alabilirsiniz.
Neden Akkar Elektronik?
- Kalite garantisi
- Rekabetçi fiyatlar ve hızlı kargo
- Teknik destek ve mühendislik danışmanlığı
- Geniş stok ve ürün çeşitliliği
2SC3320 Güç Transistörü, endüstriyel ve güç elektroniği projelerinizde uzun ömürlü, sağlam ve yüksek performanslı çözümler sunar. Hemen sepete ekleyin ve Akkar Elektronik kalitesiyle siparişinizi oluşturun!
