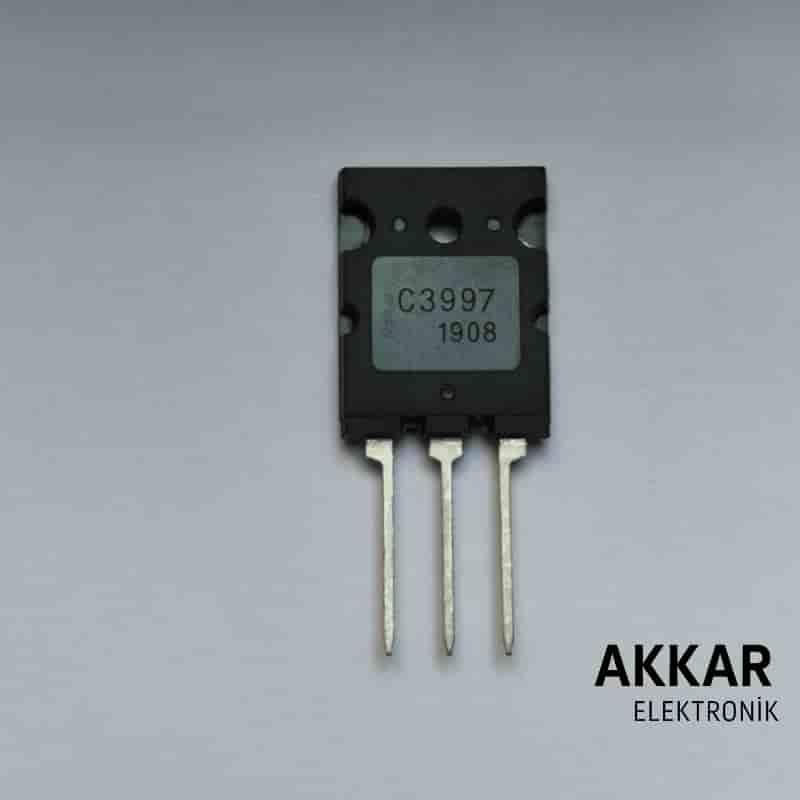

2SC3997 NPN Güç Transistörü – 400V 7A TO-3P | Yüksek Gerilimli ve Akımlı Uygulamalar İçin
2SC3997, yüksek gerilim ve akım taşıma kapasitesine sahip NPN tipi güç transistörü olup, özellikle SMPS (Switch Mode Power Supply), inverter sistemleri, UPS devreleri, endüstriyel motor sürücüler ve yüksek güçlü ses amplifikatörlerinin çıkış katlarında kullanılır. TO-3P kılıfı sayesinde yüksek güç dağılımı sunar ve soğutucuya monte edilerek verimli ısı yönetimi sağlar.
Teknik Özellikler
- Transistör Tipi: NPN
- Maksimum Kolektör-Emiter Gerilimi (VCEO): 400V
- Kolektör Akımı (IC): 7A
- Toplam Güç Dağılımı (PD): 100W
- DC Akım Kazancı (hFE): 40 – 160
- Geçiş Frekansı (fT): 15 MHz
- Kılıf Tipi: TO-3P
Kullanım Alanları
- Yüksek güçlü ses amplifikatörleri
- SMPS ve UPS güç kaynakları
- Inverter devreleri ve DC/AC dönüştürücüler
- Endüstriyel kontrol sistemleri
- Motor sürücü devreleri
Avantajları
- 400V gerilim ve 7A akım taşıma kapasitesi
- TO-3P kılıf ile yüksek güç dağılımı ve etkin soğutma
- Ses ve güç elektroniği projeleri için güvenilir çözüm
- Geniş hFE aralığı ile farklı uygulamalarda esnek kullanım
Pin Dizilimi (TO-3P Kılıf)
Transistör düz yüzeyi size bakacak şekilde tutulduğunda:
- 1. Pin: Base (B)
- 2. Pin: Collector (C)
- 3. Pin: Emitter (E)
- Arka metal yüzey genellikle Collector ile bağlantılıdır.
Sıkça Sorulan Sorular (SSS)
2SC3997 nerede kullanılır?
Yüksek güçlü ses sistemleri, SMPS devreleri, inverter sistemleri, UPS ve motor sürücü devrelerinde tercih edilir. 400V dayanımı sayesinde yüksek gerilimli devrelerde güvenle kullanılır.
2SC3997 yerine hangi transistör kullanılabilir?
2SC3996, 2SC5242, 2SC3858 gibi benzer özelliklere sahip transistörler bazı uygulamalarda alternatif olabilir. Ancak datasheet değerlerinin dikkatle karşılaştırılması gerekir.
Soğutucu kullanımı zorunlu mu?
Kesinlikle evet. 100W güç dağılımı olan bu transistör, TO-3P uyumlu bir alüminyum soğutucu ile kullanılmalıdır. Termal macun ile termal iletkenlik artırılabilir.
Arduino ile kullanılabilir mi?
Bu transistör yüksek voltaj ve akım için tasarlanmıştır. Doğrudan mikrodenetleyiciden sürülmesi önerilmez. Sürücü devresi veya darlington yapı kullanılmalıdır.
2SC3997 Akkar Elektronik’te mevcut mu?
Evet. Akkar Elektronik olarak 2SC3997 transistörlerini kaliteli, test edilmiş ve hızlı kargo seçeneği ile stoklarımızda sunuyoruz. İletişim sayfamızdan teknik destek ve toptan alım talepleriniz için bize ulaşabilirsiniz.
