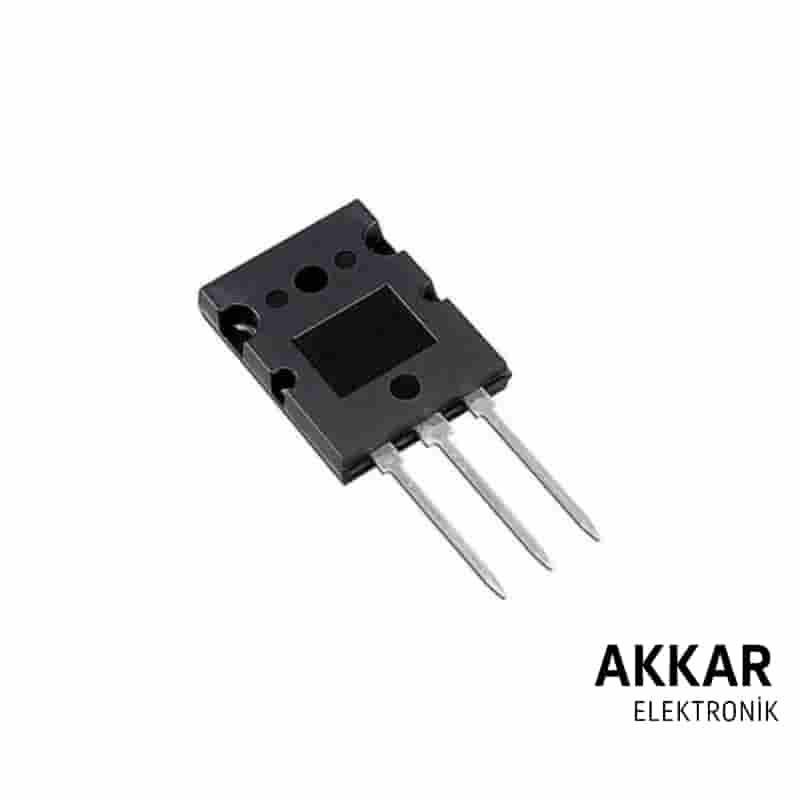

2SC3998 NPN Güç Transistörü – 1500V 12A TO-3P | CRT TV, SMPS ve Güç Anahtarlama Uygulamaları İçin

2SC3998, yüksek voltaj ve yüksek akım taşıma kapasitesiyle özellikle televizyonların yatay çıkış katları, anahtarlamalı güç kaynakları (SMPS) ve endüstriyel inverter sistemlerinde tercih edilen NPN tipi güç transistörüdür. 1500V kolektör-emiter gerilimi ve 12A’e kadar kolektör akımı ile yüksek güçlü uygulamalarda uzun ömürlü ve stabil performans sunar. TO-3P kılıf yapısı sayesinde kolay montaj ve verimli ısı dağılımı sağlar.

Teknik Özellikler

• Transistör Tipi: NPN
• Maksimum Kolektör-Emiter Gerilimi (V_CEO): 1500V
• Kolektör Akımı (I_C): 12A
• Toplam Güç Dağılımı (P_D): 100W
• DC Akım Kazancı (h_FE): 8 – 40
• Geçiş Frekansı (f_T): 4 MHz
• Kılıf Tipi: TO-3P

Kullanım Alanları

• CRT televizyon yatay çıkış devreleri
• Switch Mode Power Supply (SMPS) sistemleri
• HV inverter ve konvertör devreleri
• Endüstriyel güç kontrol sistemleri
• Yüksek gerilimli anahtarlama devreleri

Avantajları

• 1500V yüksek voltaj dayanımı
• 12A’e kadar yüksek akım kapasitesi
• TO-3P kasa ile soğutucu uyumluluğu
• Düşük doygunluk gerilimi ile verimli çalışma

Pin Dizilimi (TO-3P Kılıf)

Transistör düz yüzeyi size bakacak şekilde tutulduğunda:

• 1. Pin: Base (B)
• 2. Pin: Collector (C)
• 3. Pin: Emitter (E)
• Arka metal plaka kolektöre bağlıdır.

Sıkça Sorulan Sorular (SSS)

2SC3998 hangi uygulamalarda kullanılır?

Başta CRT tipi televizyonların satır çıkış (horizontal output) devreleri olmak üzere, SMPS, inverter ve yüksek voltajlı endüstriyel güç sistemlerinde tercih edilir.

2SC3998 yerine hangi alternatif transistörler kullanılabilir?

2SC5047, 2SC5149, BU508A gibi yüksek voltajlı NPN transistörler alternatif olabilir. Değişim yapılmadan önce elektriksel parametrelerin uyumluluğu kontrol edilmelidir.

Soğutucu kullanımı zorunlu mudur?

Evet. 100W’a kadar güç dağılımı destekleyen bu transistör, yüksek sıcaklıklarda çalışır. Soğutucu kullanımı, performans ve ömür açısından kritik öneme sahiptir.

Arduino ile doğrudan kullanılabilir mi?

Hayır. 2SC3998, yüksek voltajlı sistemler için tasarlandığından doğrudan mikrodenetleyici pinleriyle sürülemez. Sürücü devre kullanılması gerekir.

Ürün Akkar Elektronik'te mevcut mu?

Evet. 2SC3998 transistörleri Akkar Elektronik stoklarında mevcuttur. Ürünlerimiz orijinal, test edilmiş ve hızlı kargo ile gönderilmektedir.

Neden Akkar Elektronik?

• Yüksek kaliteli ürün teminatı
• Teknik destek ve danışmanlık hizmeti
• Uygun fiyat ve güvenilir tedarik
• Profesyonel ve hobi elektroniğine özel ürün yelpazesi

2SC3998 Güç Transistörü, yüksek voltajlı projeleriniz için uzun ömürlü, verimli ve güvenilir bir tercihtir. Şimdi sepete ekleyin ve Akkar Elektronik ayrıcalıklarıyla alışverişinizi tamamlayın!
