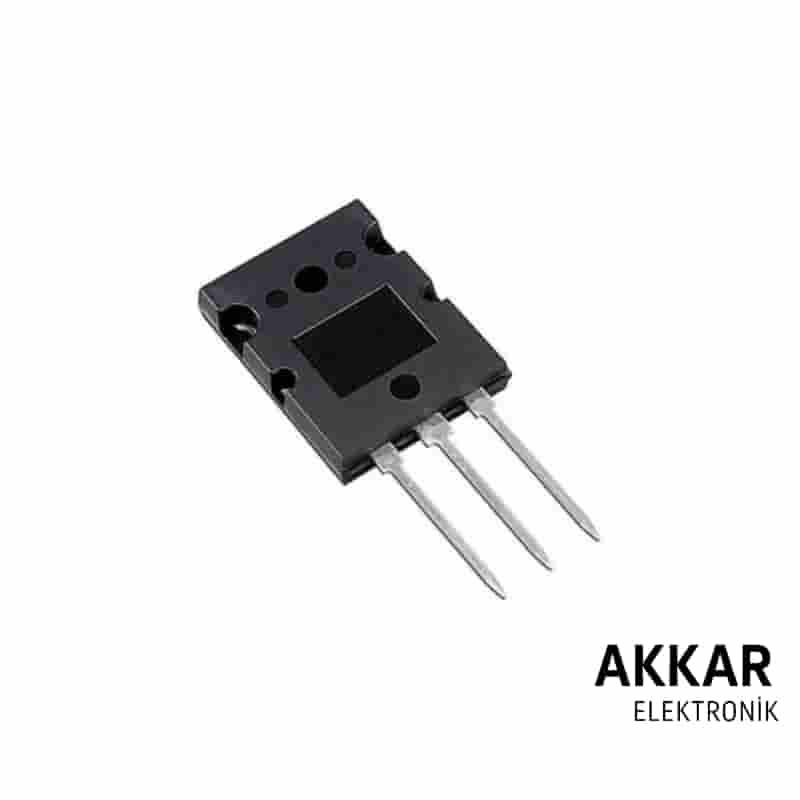

2SC5047 NPN Güç Transistörü – 1500V 12A TO-3P | Yüksek Gerilimli TV ve Güç Kaynağı Uygulamaları İçin

2SC5047, yüksek voltaj ve akım dayanımı ile öne çıkan NPN tipi güç transistörüdür. Özellikle televizyonlarda satır çıkış katı, anahtarlamalı güç kaynakları (SMPS) ve yüksek voltajlı inverter sistemlerinde kullanılır. 1500V gerilim dayanımı ve 12A akım taşıma kapasitesi ile zorlu ortamlarda güvenle çalışır. TO-3P tipi geniş yüzeyli kılıfı, soğutucu ile kullanıma uygun yapıdadır.

Teknik Özellikler

• Transistör Tipi: NPN
• Maksimum Kolektör-Emiter Gerilimi (V_CEO): 1500V
• Kolektör Akımı (I_C): 12A
• Toplam Güç Dağılımı (P_D): 100W
• DC Akım Kazancı (h_FE): 8 – 40
• Geçiş Frekansı (f_T): 5 MHz
• Kılıf Tipi: TO-3P

Kullanım Alanları

• CRT televizyon satır çıkış devreleri
• Yüksek voltajlı anahtarlama sistemleri
• Switch Mode Power Supply (SMPS)
• Endüstriyel güç devreleri ve inverter sistemleri
• HV transformatör sürme devreleri

Avantajları

• 1500V gibi yüksek gerilim dayanımı ile geniş kullanım alanı
• TO-3P kasa ile verimli ısı dağılımı
• Düşük doygunluk voltajı ile enerji tasarrufu
• Yüksek güvenilirlik ve uzun ömür

Pin Dizilimi (TO-3P Kılıf)

Transistör düz yazı yüzeyi size bakacak şekilde tutulduğunda:

• 1. Pin: Base (B)
• 2. Pin: Collector (C)
• 3. Pin: Emitter (E)
• Metal taban kolektöre bağlıdır.

Sıkça Sorulan Sorular (SSS)

2SC5047 nerelerde kullanılır?

Eski tip tüplü televizyonların satır çıkış katlarında, SMPS devrelerinde, yüksek gerilimli anahtarlama sistemlerinde ve inverter devrelerinde sıkça tercih edilir.

2SC5047 yerine hangi alternatif transistörler kullanılabilir?

BU508A, 2SC5149, 2SC5296 gibi yüksek voltajlı NPN transistörler alternatif olarak değerlendirilebilir. Ancak parametre uyumluluğu kontrol edilmelidir.

Soğutucu kullanmak gerekli mi?

Evet. 100W güç dağılımına sahip olduğundan uzun süreli çalışmalarda soğutucu ve termal macunla birlikte kullanılması gereklidir.

Bu ürün Akkar Elektronik’te stokta mı?

Evet. 2SC5047 transistörleri Akkar Elektronik’te orijinal, test edilmiş ve hızlı teslimat garantisiyle stoklarımızda mevcuttur.

Arduino ile kullanılır mı?

2SC5047 doğrudan Arduino seviyeleriyle kontrol edilemez. Yüksek voltaj ve güç uygulamaları için tasarlanmıştır, araya sürücü devre eklenerek kullanılabilir.
