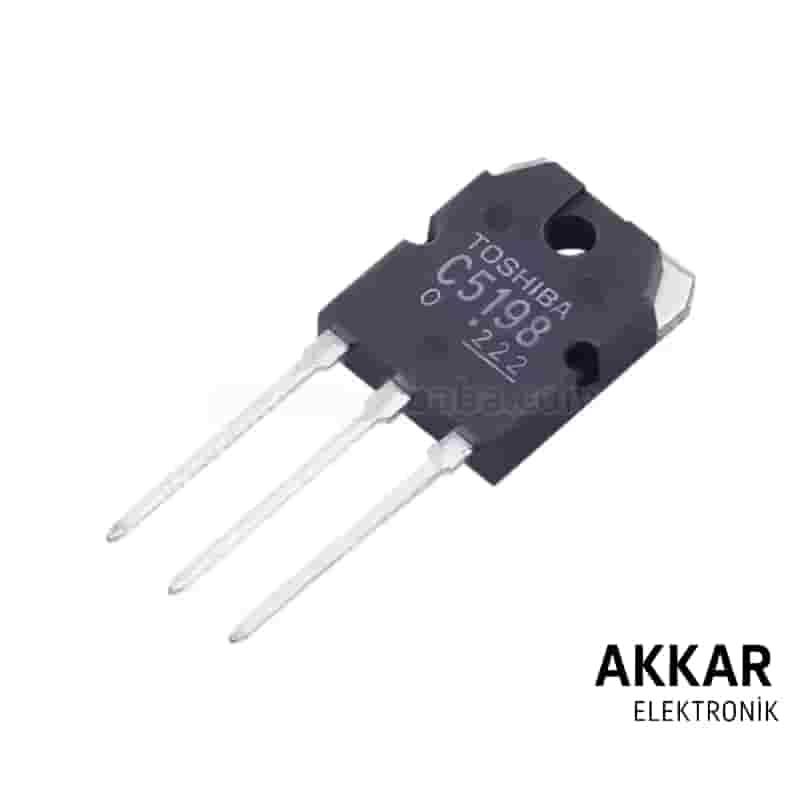

2SC5198 NPN Güç Transistörü – 160V 15A TO-3P | Yüksek Güçlü Ses ve Güç Kaynağı Uygulamaları İçin

2SC5198, yüksek gerilim ve akım dayanımına sahip, NPN tipi silikon güç transistörüdür. Özellikle yüksek güçlü ses amplifikatörlerinin çıkış katlarında, DC güç kaynaklarında, inverterlerde ve motor kontrol devrelerinde sıklıkla kullanılır. TO-3P kılıf tipi sayesinde etkin ısı dağılımı sağlar ve uzun ömürlü performans sunar.

Teknik Özellikler

• Transistör Tipi: NPN
• Maksimum Kolektör-Emiter Gerilimi (V_CEO): 160V
• Kolektör Akımı (I_C): 15A
• Toplam Güç Dağılımı (P_D): 100W
• DC Akım Kazancı (h_FE): 55 – 160
• Geçiş Frekansı (f_T): 30 MHz
• Kılıf Tipi: TO-3P

Kullanım Alanları

• Yüksek güçlü ses amplifikatör devreleri
• SMPS (Switch Mode Power Supply) devreleri
• DC motor kontrol sistemleri
• Güç dönüştürücü (inverter) devreleri
• Endüstriyel enerji kontrol modülleri

Avantajları

• 160V gerilim ve 15A akım taşıma kapasitesi
• Yüksek güç dağılımı ile güvenli çalışma
• TO-3P kılıf sayesinde verimli ısı yayılımı
• Ses ve güç elektroniği uygulamalarında yüksek performans

Pin Dizilimi (TO-3P Kılıf)

Transistörün düz yüzeyi size bakacak şekilde tutulduğunda:

• 1. Pin: Base (B)
• 2. Pin: Collector (C)
• 3. Pin: Emitter (E)
• Metal arka yüzey genellikle Collector’a bağlıdır.

Sıkça Sorulan Sorular (SSS)

2SC5198 nerelerde kullanılır?

2SC5198, yüksek güçlü ses sistemlerinin çıkış katlarında, SMPS devrelerinde, motor kontrol sistemlerinde ve inverter devrelerinde yaygın olarak kullanılır.

2SC5198’in PNP tamamlayıcısı hangisidir?

2SA1941 modeli 2SC5198'in tamamlayıcı PNP transistörüdür. Ses amplifikatörlerinde push-pull konfigürasyonlarında birlikte kullanılırlar.

Bu transistör yerine hangi modeller kullanılabilir?

2SC5200, MJL3281A, TIP35C gibi güçlü NPN transistörler bazı durumlarda alternatif olarak tercih edilebilir. Ancak elektriksel değerler dikkatlice karşılaştırılmalıdır.

Soğutucu kullanmak zorunlu mu?

Evet. 100W güç dağılımı nedeniyle alüminyum soğutucu ve termal macun kullanımı önerilir. Aksi halde termal arızalara yol açabilir.

Akkar Elektronik'te bu ürün stokta mı?

Evet. 2SC5198 transistörler Akkar Elektronik'te uygun fiyatlarla stoklarımızda mevcuttur. Hızlı kargo ve teknik destek için iletişim sayfamızdan bize ulaşabilirsiniz.

Neden Akkar Elektronik?

• Kaliteli ve test edilmiş ürün garantisi
• Rekabetçi fiyatlar, hızlı kargo seçeneği
• Geniş ürün yelpazesi ve teknik destek
• Profesyonel elektronik bileşen tedariki

2SC5198 NPN Güç Transistörü, yüksek güçlü ses sistemlerinden endüstriyel güç uygulamalarına kadar güvenilir ve verimli çözümler sunar. Şimdi sepete ekleyin ve Akkar Elektronik kalitesiyle alışverişinizi tamamlayın!
