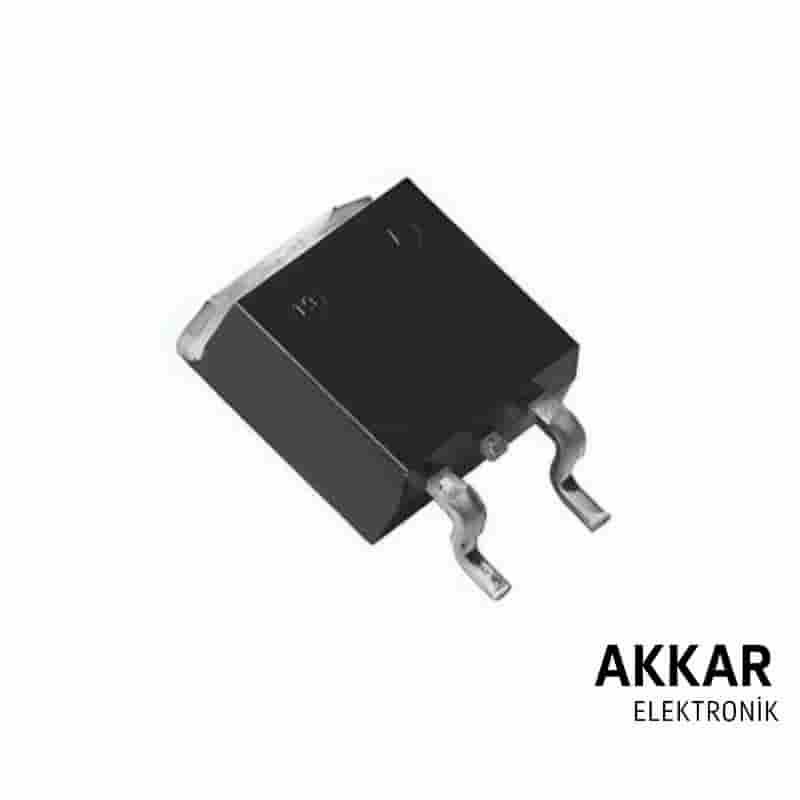

2SK1533 SMD N-Kanal MOSFET Transistör – 500V 5A, Yüksek Hızlı Anahtarlama için Kompakt Güç Transistörü

2SK1533, yüzey montaj (SMD) tipi, yüksek gerilimli ve yüksek hızlı anahtarlama performansına sahip bir N-kanal MOSFET’tir. Kompakt yapısı ve 500V drain-source gerilim dayanımı sayesinde, güç kaynağı modüllerinde, LCD TV ve monitör devrelerinde, inverterlerde ve anahtarlamalı güç kaynaklarında (SMPS) ideal bir çözümdür. Küçük alan kaplayan form faktörü sayesinde yerden tasarruf sağlayan modern elektronik tasarımlar için tercih edilir.

Teknik Özellikler

• Transistör Tipi: N-Kanal MOSFET (SMD)
• Drain-Source Gerilimi (V_DS): 500V
• Drain Akımı (I_D): 5A (DC)
• Gate Threshold Voltajı (V_GS(th)): 2.0 – 4.0V
• Tipik R_DS(on): 2.5Ω @ V_GS = 10V
• Paket Tipi: SMD (muhtemelen DPAK ya da eşdeğer)

Kullanım Alanları

• LCD / LED TV güç katı ve inverter devreleri
• Switch Mode Power Supply (SMPS) modülleri
• Yüzey montajlı kompakt güç sürücü devreleri
• Endüstriyel kontrol panoları
• Yüksek frekanslı dijital anahtarlama uygulamaları

Avantajları

• Yüksek voltaj dayanımı: 500V
• SMD tipi küçük boyut – yer tasarrufu sağlar
• Hızlı anahtarlama performansı
• Düşük gate threshold ile kolay tetikleme
• Yüksek güvenilirlik ve stabil çalışma

Pin Dizilimi (DPAK / SMD)

Modelin paketine göre pinler şu şekilde sıralanır:

• 1. Gate (G)
• 2. Drain (D)
• 3. Source (S)
• * Soğutucu plaka (tab) genellikle Drain'e bağlıdır

Sıkça Sorulan Sorular (SSS)

2SK1533 hangi uygulamalarda kullanılır?

2SK1533, özellikle SMPS devrelerinde, TV güç modüllerinde, inverter çıkış katlarında ve yüksek frekanslı anahtarlamalarda kullanılır. SMD olması sayesinde otomatik üretim hatlarında tercih edilir.

2SK1533’ün yerine hangi MOSFET kullanılabilir?

Benzer SMD yapıya ve 500V/5A kapasiteye sahip 2SK1118, FQP3N90L, STP5NK50Z gibi MOSFET’ler uygun olabilir. Ancak tam uyum için R_DS(on), gate threshold ve paket tipi mutlaka kontrol edilmelidir.

Arduino veya mikrodenetleyici ile kullanılabilir mi?

Gate threshold voltajı 2-4V arasında olsa da güvenli tetikleme için gate sürücü devresi kullanılması önerilir. 10V gate sinyali tam iletim sağlar.

SMD olması soğutmayı etkiler mi?

SMD MOSFET’ler ısıyı PCB üzerinden yayar. Termal via ve bakır yüzey genişletmeleri ile ısının dağıtılması sağlanmalıdır. Yüksek akımda soğutma önemlidir.

Bu ürünü nerelerde temin edebilirim?

Akkar Elektronik olarak orijinal ve test edilmiş SMD MOSFET ürünleri tedarik ediyoruz. Büyük miktarlı siparişler ve teknik destek için iletişim sayfamızdan bize ulaşabilirsiniz.

Neden Akkar Elektronik?

• Kaliteli, orijinal ve test edilmiş ürün garantisi
• Geniş ürün stoğu ve rekabetçi fiyatlandırma
• Hızlı kargo ve güvenli ambalajlama
• Teknik danışmanlık ve uygulama desteği

2SK1533 SMD MOSFET, yüksek performanslı ve kompakt tasarımlı güç devreleriniz için güvenilir bir seçenektir. Şimdi sepete ekleyin ve Akkar Elektronik güvencesiyle siparişinizi tamamlayın!
