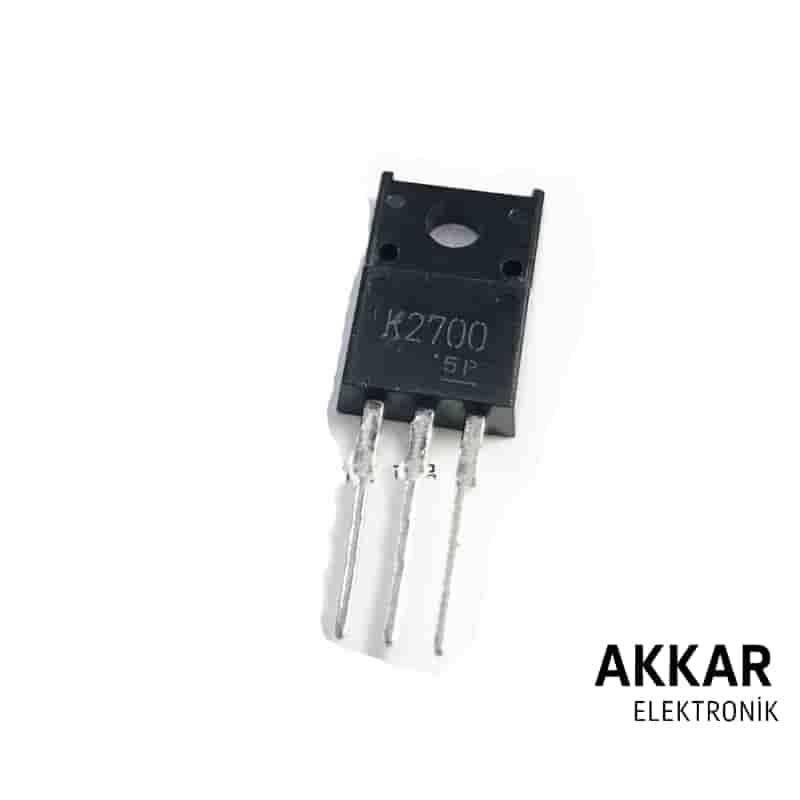

2SK2700 N-Kanal MOSFET Transistör – 900V 5A TO-220 Güç Tipi, Yüksek Gerilim ve Hızlı Anahtarlama
2SK2700, yüksek gerilimli ve hızlı anahtarlama uygulamaları için özel olarak tasarlanmış bir N-Kanal MOSFET'tir. 900V drain-source gerilim dayanımı ve 5A sürekli drain akımı ile özellikle inverter devreleri, SMPS (Switch Mode Power Supply), motor sürücü sistemleri ve TV güç kartlarında kullanılır. TO-220 kılıf yapısı ile ısı dağılımı kolaylaştırılır ve montaj esnekliği sağlar.
Teknik Özellikler
- Transistör Tipi: N-Kanal MOSFET
- Drain-Source Gerilimi (VDS): 900V
- Sürekli Drain Akımı (ID): 5A
- Gate Threshold Voltajı (VGS(th)): 2.0 – 4.0V
- Tipik RDS(on): 3Ω @ VGS = 10V
- Güç Dağılımı (PD): 40-50W
- Kılıf Tipi: TO-220 (3-pin)
Kullanım Alanları
- Switch Mode Power Supply (SMPS) devreleri
- Inverter sistemleri ve motor sürücüleri
- LCD/LED televizyon güç devreleri
- Endüstriyel yük anahtarlama sistemleri
- Yüksek voltajlı güç dönüştürücü projeleri
Avantajları
- Yüksek gerilim toleransı: 900V
- 5A akım kapasitesi ile orta-güç uygulamalara ideal
- TO-220 kılıf ile soğutucuya montaj kolaylığı
- Düşük gate voltajıyla hızlı anahtarlama
- Kararlı ve güvenilir performans
Pin Dizilimi (TO-220)
Transistör yazısı size bakacak şekilde tutulduğunda:
- 1. Pin: Gate (G)
- 2. Pin: Drain (D)
- 3. Pin: Source (S)
- Metal arka plaka genellikle Drain'e bağlıdır.
Sıkça Sorulan Sorular (SSS)
2SK2700 hangi devrelerde kullanılır?
2SK2700, SMPS güç kaynakları, inverter sistemleri, televizyon güç katları, motor sürücüler ve endüstriyel anahtarlama devrelerinde yaygın olarak kullanılır. Yüksek gerilimli ortamlar için idealdir.
2SK2700 yerine hangi alternatif MOSFET'ler kullanılabilir?
2SK2545, 2SK2611, IRF840, STP5NK90Z gibi modeller 2SK2700’e yakın değerler sunar. Ancak doğrudan değişim öncesi datasheet üzerinden VDS, ID ve RDS(on) değerlerinin karşılaştırılması önemlidir.
Arduino veya diğer mikrodenetleyicilerle kullanılabilir mi?
Gate threshold voltajı düşük olmasına rağmen, tam açık konuma geçiş için 10V gate voltajı önerilir. Bu nedenle mikrodenetleyicilerle doğrudan kullanımda gate sürücü devresi tercih edilmelidir.
Soğutucu kullanımı zorunlu mu?
Uzun süreli yüksek akımda çalışmalarda, ısı birikimi olur. Bu nedenle TO-220 tipi soğutucu ile kullanılması önerilir. Aksi halde termal limitler aşılabilir ve performans düşebilir.
2SK2700 Akkar Elektronik'te stokta mı?
Evet. Akkar Elektronik olarak test edilmiş, orijinal 2SK2700 modellerini stoklarımızda bulunduruyoruz. Toptan alım, teknik destek ve benzer modeller için iletişime geçebilirsiniz.
Neden Akkar Elektronik?
- Kaliteli ürün garantisi
- Uygun fiyat politikası ve hızlı kargo
- Geniş MOSFET ve transistör stoğu
- Teknik destek ve uygulama danışmanlığı
2SK2700 transistör, yüksek voltajlı uygulamalarınız için güvenilir bir çözümdür. Şimdi sepete ekleyin ve projelerinize güç katın!
