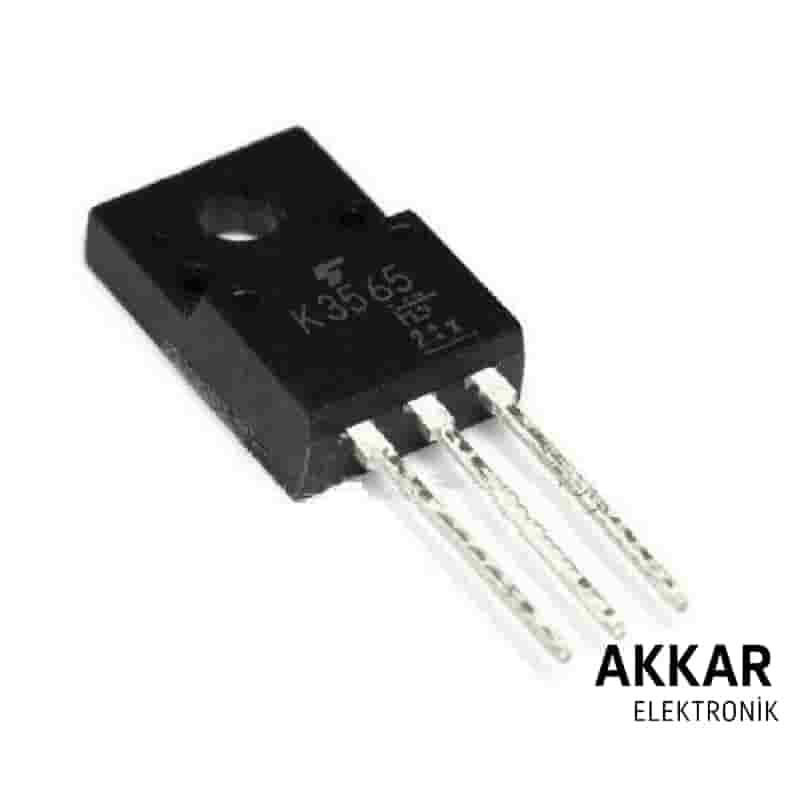

2SK3565 N-Kanal MOSFET Transistör – 900V 3A TO-220 Yüksek Gerilim Güç Transistörü

2SK3565, yüksek gerilimli anahtarlama uygulamaları için tasarlanmış N-kanal MOSFET tipi güç transistördür. 900V’a kadar drain-source gerilim dayanımı ve 3A akım taşıma kapasitesi sayesinde SMPS (anahtarlamalı güç kaynakları), inverter sistemleri, motor sürücü devreleri ve endüstriyel kontrol uygulamalarında güvenle kullanılır. TO-220 kılıf yapısı sayesinde kolay soğutma ve yüksek termal dayanım sunar.

Teknik Özellikler

• Transistör Tipi: N-Kanal MOSFET
• Drain-Source Gerilimi (V_DS): 900V
• Drain Akımı (I_D): 3A (DC)
• Maksimum Güç Dağılımı (P_D): 40W
• Gate Threshold Voltajı (V_GS(th)): 2.0 – 4.0V
• R_DS(on) (Tipik): 3Ω @ 10V V_GS
• Kılıf: TO-220 (3-pin)

Kullanım Alanları

• Switch Mode Power Supply (SMPS) devreleri
• DC-DC dönüştürücüler ve inverter sistemleri
• LED sürücü ve adaptör devreleri
• Endüstriyel güç kontrol sistemleri
• Motor sürücü devreleri ve röle kontrolü

Avantajları

• Yüksek gerilim dayanımı: 900V
• Düşük gate sürücü voltajıyla kolay kontrol
• TO-220 kılıf ile iyi soğutma ve montaj kolaylığı
• Düşük gate yükü sayesinde hızlı anahtarlama
• Güvenilir Japon üretimi (Toshiba / eşdeğer markalar)

Pin Dizilimi (TO-220)

Transistör yazılar size bakacak şekilde tutulduğunda pinler soldan sağa:

• 1. Pin: Gate (G)
• 2. Pin: Drain (D)
• 3. Pin: Source (S)

Sıkça Sorulan Sorular (SSS)

2SK3565 ile hangi devrelerde çalışabilirim?

2SK3565, özellikle yüksek voltajlı SMPS, adaptör, inverter ve güç kontrol uygulamalarında kullanılır. Güvenilirliği ve yüksek gerilim toleransı sayesinde endüstriyel sistemlerde tercih edilir.

2SK3565 yerine hangi MOSFET kullanılabilir?

Benzer gerilim ve akım değerlerine sahip 2SK1118, IRF740, 2SK2545 gibi MOSFET’ler alternatif olarak değerlendirilebilir. Ancak V_DS, I_D, R_DS(on) gibi parametrelerin datasheet’e göre mutlaka karşılaştırılması gerekir.

Arduino ile kullanılabilir mi?

Doğrudan sürmek zordur çünkü gate açılma eşiği yüksektir. Gate sürücü devresi ya da mosfet sürücü entegresi ile birlikte kullanılabilir. Bu nedenle mikrodenetleyiciyle kullanırken ön sürücü katı önerilir.

Isı problemi olur mu?

TO-220 kılıf yapısı sayesinde soğutucu bağlanabilir. 3A’e yakın akımlarda mutlaka alüminyum soğutucu veya yüzey kullanılmalıdır.

Stoklarınızda farklı voltajlı MOSFET’ler var mı?

Evet. 600V, 500V, 250V gibi farklı V_DS seviyelerine sahip MOSFET modellerimiz mevcuttur. Lütfen iletişim sayfasından bilgi alınız.

Neden Akkar Elektronik?

• Geniş stok ve uygun fiyat garantisi
• Orijinal ve güvenilir komponent tedariği
• Hızlı kargo, teknik destek ve mühendislik danışmanlığı
• Hobi devrelerinden endüstriyel projelere kadar çözüm ortaklığı

2SK3565 transistör, yüksek voltaj ve güvenilirlik gerektiren devreleriniz için ideal tercihtir. Şimdi sepete ekleyin ve projelerinize güç katın!
