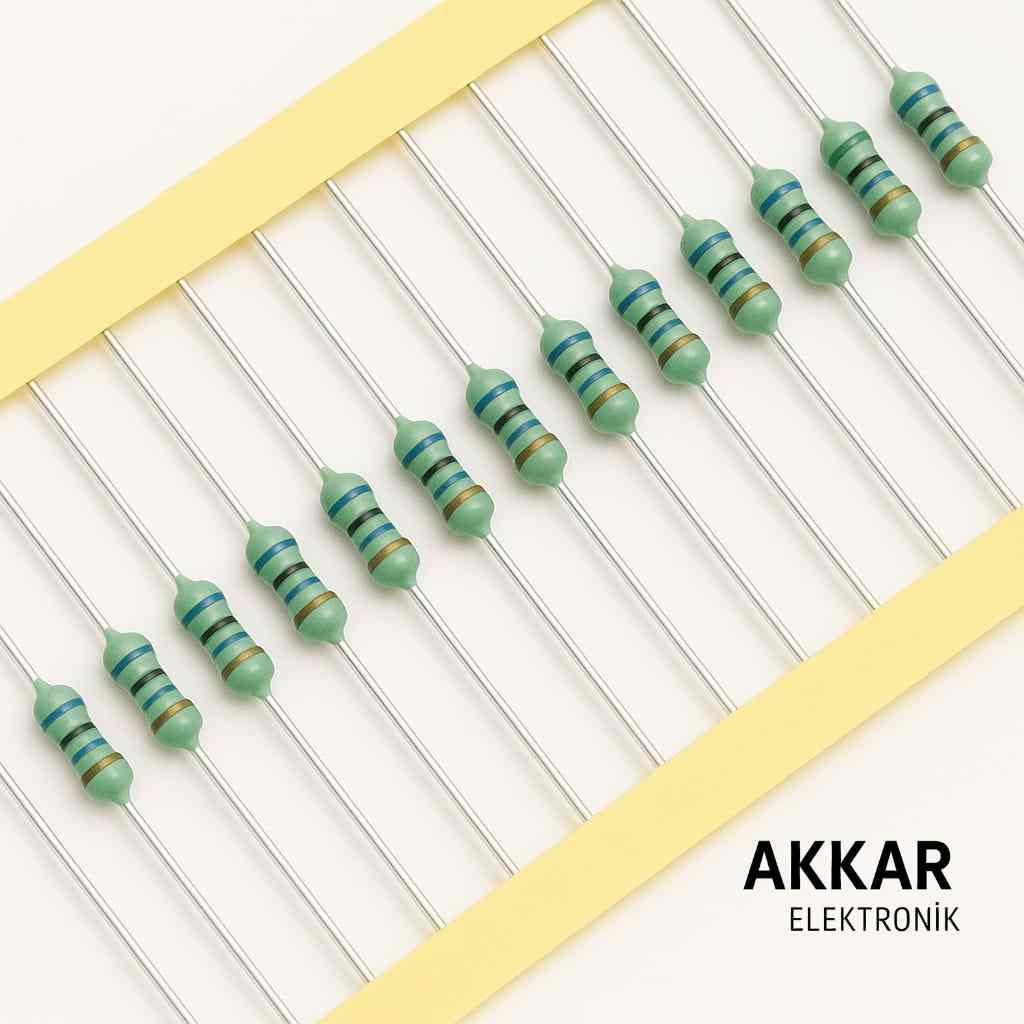

Eksenel Tip Sabit Endüktör
6.8mH (6800µH) endüktans değerine sahip bu eksenel bobin, standart bir direnç form faktöründe, yüksek hassasiyetli bir devre elemanıdır. Otomatik dizgi makineleriyle tam uyumlu olan bu komponent, PCB üzerinde montaj kolaylığı ve yerden tasarruf sağlar. Yüksek endüktans değeri sayesinde özellikle güç kaynaklarının filtre katlarında, DC-DC çeviricilerde ve düşük frekanslı sinyal işleme devrelerinde etkin bir şekilde kullanılır.
Soru: Bu bobinin üzerindeki renk kodu nedir?
Cevap: 6.8mH (6800µH) ±10% toleranslı bir bobin, "Mavi - Gri - Kırmızı - Gümüş" renk kodlarına sahiptir. Mavi (6), Gri (8), Kırmızı (x100 çarpanı) ve Gümüş (±10% tolerans) olarak okunur. Bu, 68 x 100 = 6800µH değerini verir.
Soru: DC Direnç (DCR) ne anlama gelir?
Cevap: DCR, bobini oluşturan telin saf omik direncidir. Bu değer ne kadar düşükse, bobinin akıma karşı gösterdiği kayıp o kadar az olur ve verimliliği artar. 120 Ohm, bu endüktans değeri için tipik bir DCR'dir.
Soru: Bobinin sağlamlığını nasıl test edebilirim?
Cevap: Multimetrenizi direnç ölçüm (Ohm) moduna alın. Bobinin iki ucuna probları değdirdiğinizde, teknik özelliklerde belirtilen DCR değerine yakın bir değer (örneğin 120 Ω civarı) okumalısınız. Eğer "OL" (açık devre) görüyorsanız bobin kopuktur. Çok düşük (0-1 Ohm gibi) bir değer görüyorsanız kısa devre olabilir.
