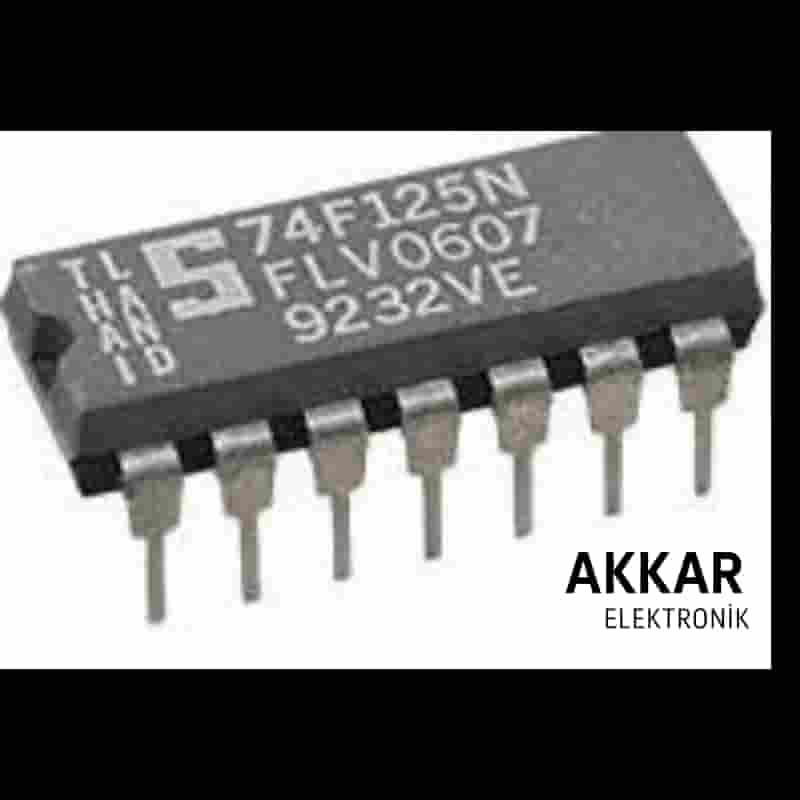

74F125, içinde 4 adet üç durumlu (3-state) buffer / line driver bulunan, yüksek hızlı TTL (Fast Series) teknolojisi ile üretilmiş bir dijital sinyal tamponlama entegresidir. Her buffer kapısı ayrı ayrı enable (etkinleştirme) girişine sahiptir. Bu özellik, veri yollarında (bus), mikrodenetleyici arayüzlerinde ve giriş/çıkış sinyallerinin kontrol edilmesinde büyük avantaj sağlar. DIP-14 veya SOIC-14 paket seçenekleriyle sunulur.
74F125, giriş sinyallerini yüksek hızda ve kararlı biçimde tamponlayarak çıkışa iletir. 3-state çıkış yapısı sayesinde çıkış hattı, aktif “0”, aktif “1” veya yüksek empedans (Z) durumlarında olabilir. Bu sayede aynı veri hattı birden fazla cihaz tarafından paylaşılabilir ve sinyal çakışmaları önlenir.
Her buffer için bağımsız enable (OE) pini bulunduğundan, sinyal yönlendirme işlemleri oldukça esnek bir biçimde yapılabilir. Bu özellikleriyle veri yolu kontrolü, çift yönlü iletişim, adres ve veri ayırma gibi kritik görevlerde kullanılır.
✅ 4 Adet Bağımsız 3-State Buffer
✅ Yüksek Hızlı Anahtarlama (Fast TTL) – Düşük gecikme süresi
✅ Bağımsız Enable Girişleri – Esnek kontrol imkânı
✅ Veri Çakışmalarını Önleyen Tri-State Çıkışlar
✅ TTL ve CMOS sistemlerle tam uyum
✅ DIP-14 ve SOIC-14 Paket Seçenekleri – Prototipten seri üretime uyumlu
✅ Düşük Güç Tüketimi, Yüksek Güvenilirlik
✔️ Veri yolu (bus) sürücüleri ve koruma devreleri
✔️ Mikrodenetleyici ile çevre birimi bağlantıları
✔️ Sinyal tamponlama ve izolasyon devreleri
✔️ Adres / veri ayrıştırma devreleri (multiplexing)
✔️ FPGA / CPLD projelerinde yönlendirme kontrolü
✔️ Dijital kontrol sistemleri, bilgisayar donanımı ve eğitim uygulamaları
