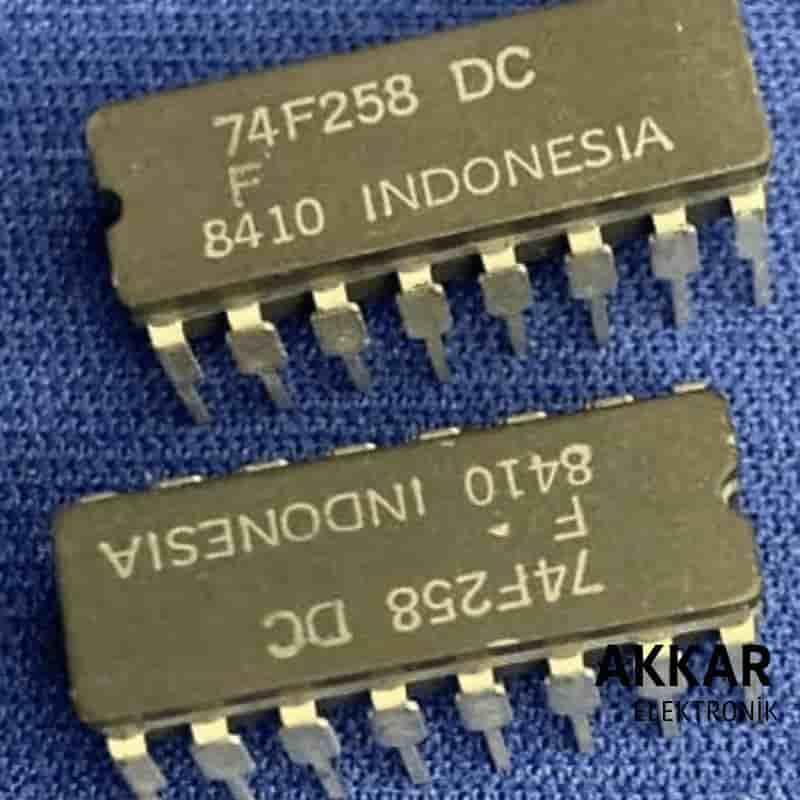

74F258, içerisinde 4 adet 2'ye 1 çoklayıcı (multiplexer) bulunan ve her biri üç durumlu (3-state) çıkışa sahip olan, yüksek hızlı TTL Fast serisi bir mantık entegresidir. Seçim (select) ve etkinleştirme (enable) pinleri sayesinde, veri yollarında yönlendirme ve sinyal seçimi işlemleri için ideal bir çözümdür. DIP-16 ve SOIC-16 paket yapısıyla, hem prototipleme hem de üretim devreleri için uygundur.
74F258, her biri iki girişli dört adet çoklayıcı içerir. Select (S) pini sayesinde her çıkışta hangi girişin aktif olacağı belirlenebilir. Aynı zamanda output enable (OE) pini ile tüm çıkışlar yüksek empedans (Z) durumuna alınarak ortak veri yolu üzerindeki çakışmalar önlenir. Bu özellikler, veri yolları arasında hızlı ve güvenli geçiş sağlar.
TTL Fast teknolojisi, düşük gecikme süresi ve yüksek anahtarlama hızı ile zamanlama hassasiyeti gerektiren sistemlerde güvenilir performans sunar.
✅ 4 Adet 2’ye 1 Çoklayıcı (Multiplexer) – Seçilebilir veri yönlendirme
✅ Ortak Seçim Girişi (S) ile tüm çoklayıcılar senkronize kontrol edilir
✅ 3-State Çıkışlar – Veri yolu paylaşımı için yüksek empedans modu
✅ Yüksek Hızlı Fast TTL Teknolojisi – Tipik propagation delay < 4 ns
✅ DIP-16 ve SOIC-16 Paket Seçenekleri
✅ Mikrodenetleyici, FPGA, CPLD ile uyumlu
✅ Veri yolu optimizasyonu ve donanım sadeleştirme sağlar
✔️ Veri yolu (bus) seçici ve yönlendirici devreler
✔️ Mikrodenetleyici ve bellek arayüzleri
✔️ Çoklayıcı (multiplexer) sistemleri
✔️ FPGA / CPLD veri seçme uygulamaları
✔️ Sinyal geçiş kontrolü ve hat seçimi
✔️ Sayısal eğitim kitleri ve lojik devreler
