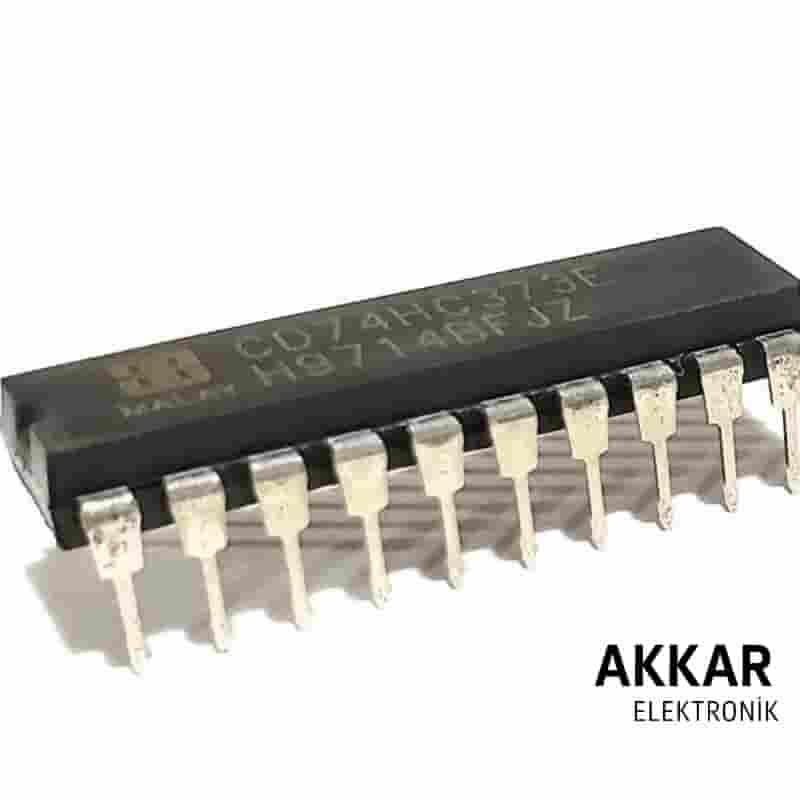

74HC373 DIP-20 Latch Entegresi
74HC373 DIP-20 Latch Entegresi

74HC373 DIP-20 Latch Entegresi

Fiyat : $0.50  + KDV
KDV Dahil : ₺23,90
TL Fiyat : ₺19,92(₺3,98 + KDV)

74HC373, yüksek hızlı CMOS teknolojisiyle tasarlanmış, 8-bit D tipi şeffaf latch (veri tutucu) entegresidir. Her bir çıkış, veri girişleri ve LE (Latch Enable) kontrol sinyali üzerinden yönetilir. Latch enable sinyali HIGH olduğunda girişteki veriler doğrudan çıkışa aktarılır; sinyal LOW olduğunda ise çıkıştaki veri sabitlenir (tutulur).



Bu entegre, DIP-20 (Dual Inline Package) formatında olup, breadboard ve delikli kart projelerinde kolay kullanım sağlar. Özellikle veri yakalama, giriş/çıkış tamponlama, adres veri saklama ve mikrodenetleyici port genişletme işlemlerinde yaygın olarak kullanılır.

74HC373 DIP-20 Latch Entegresi – 8-Bit Transparent D-Type Latch | Yüksek Hızlı CMOS Veri Tutucu





⚙️ Teknik Özellikler





Özellik Açıklama
Model 74HC373 DIP-20
Fonksiyon 8-Bit Transparent D-Type Latch
Veri Girişleri (D0–D7) 8-bit paralel veri girişi
Çıkışlar (Q0–Q7) 8-bit latch çıkışları
Latch Enable (LE) Aktif HIGH – veri girişleri çıkışa aktarılır
Output Enable (OE) Aktif LOW – çıkışlar aktif, HIGH – yüksek empedans (Z)
Çalışma Gerilimi (Vcc) 2V – 6V (tipik: 5V)
Çıkış Akımı (IOH/IOL) ±25 mA
Propagasyon Gecikmesi ~11 ns @ 5V
Çalışma Frekansı 25–30 MHz
Uyumluluk TTL & CMOS giriş seviyeleriyle uyumlu
Paket Tipi DIP-20 (Through-Hole – delikli kart uyumlu)
Çalışma Sıcaklığı -40°C ila +85°C







🏆 Ürünün Avantajları



✅ Şeffaf Latch (Transparent Latch) Mekanizması

LE pini HIGH iken girişteki veriler doğrudan çıkışlara yansır, LOW olduğunda ise son değer tutulur. Bu sayede hassas zamanlama ve senkron veri yakalama mümkündür.

✅ Tri-State (Üç Durumlu) Çıkış Desteği

OE pini sayesinde çıkışlar yüksek empedans (Z) durumuna alınabilir. Bu, veri yolu paylaşımında çakışmaları önler.

✅ DIP-20 Paket ile Kolay Prototipleme

Delikli kartlara ve breadboard’lara doğrudan entegre edilebilir. Eğitim devreleri ve test sistemleri için uygundur.

✅ TTL/CMOS Uyumu

Arduino, STM32, Raspberry Pi gibi yaygın mikrodenetleyici platformlarıyla doğrudan çalışabilir.

✅ CMOS Teknolojisi ile Enerji Verimliliği

Düşük bekleme akımı ve yüksek hızla gömülü sistemlerde tasarruflu ve kararlı çalışır.





🛠️ Kullanım Alanları





Kullanım Alanı Açıklama
🔁 Mikrodenetleyici Port Genişletme Az sayıda IO piniyle çoklu çıkış kontrolü
📦 Adres Saklama ve Veri Yakalama Bellek veya IO modüller için adres latch görevi görür
🤖 Gömülü Sistem Uygulamaları GPIO sinyallerinin tamponlanması, sabitlenmesi
📡 Veri Senkronizasyonu Dış verinin zamanlama ile eşzamanlı olarak alınması
📚 Eğitim ve Deney Devreleri Latch mekanizmasının anlaşılması ve uygulamalı öğrenimi
