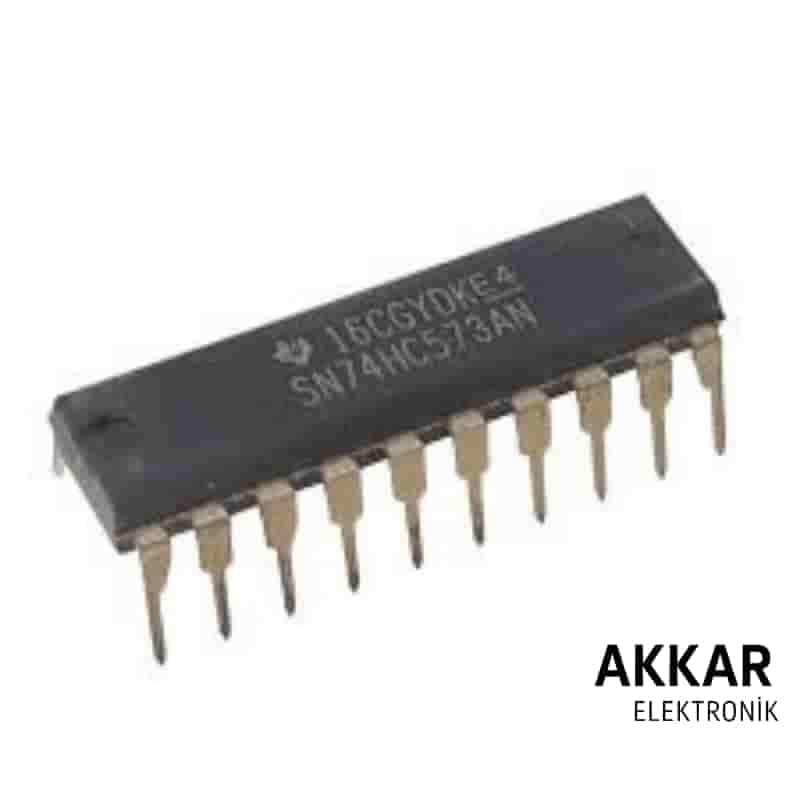

74HC573 DIP-20 Latch Entegresi
74HC573, yüksek hızlı CMOS teknolojisi ile tasarlanmış, 8-bit transparent latch (giriş-çıkış kilitleme) entegresidir. Giriş sinyalleri LE (Latch Enable) pini ile kontrol edilerek çıkışa yansıtılır ve bu sinyaller OE (Output Enable) piniyle yüksek empedans moduna alınabilir. Bu yapı, veri saklama ve geçici tamponlama gibi işlemler için idealdir.
DIP-20 (Dual Inline Package) yapısı sayesinde prototipleme, breadboard çalışmaları ve eğitim projelerinde kolay montaj imkanı sunar. Aynı zamanda çoklu entegreli sistemlerde veri yolu (bus) yönetimini kolaylaştırır.
LE pini HIGH durumdayken girişler doğrudan çıkışlara yansıtılır. Bu sayede anlık veri iletimi veya LE ile senkron veri kilitleme yapılabilir.
OE pini ile çıkışlar yüksek empedans moduna (Z) alınarak, çoklu cihazların aynı veri hattını paylaşması sağlanır. Bu yapı veri yolu çakışmalarını engeller.
Delikli kartlara lehimleme ve breadboard’lara doğrudan yerleştirme için uygun yapıdadır. Eğitim ve test uygulamaları için idealdir.
Güç tüketimi düşük olduğundan bataryalı sistemlerde ve enerji verimliliği kritik uygulamalarda tercih edilir.
±25 mA çıkış kapasitesiyle LED sürme, optoelektronik komponent kontrolü gibi doğrudan bağlantılı görevlerde kullanılabilir.
