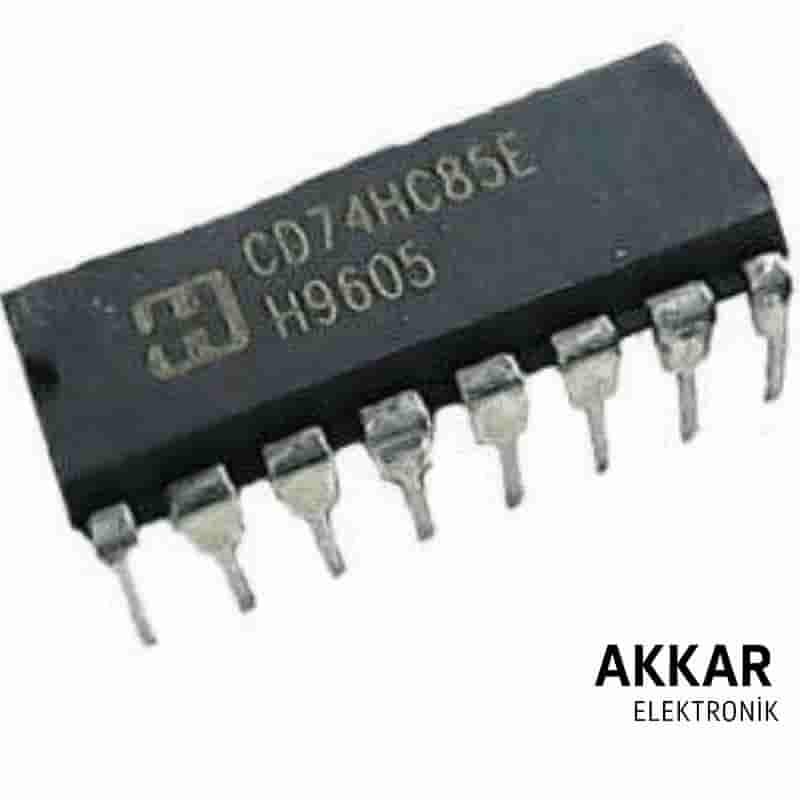

74HC85 Karşılaştırıcı Entegresi
74HC85 Karşılaştırıcı Entegresi

74HC85 4-Bit Karşılaştırıcı Entegre – Yüksek Hızlı CMOS Sayısal Lojik Büyüklük Karşılaştırıcı

Fiyat : $1.40  + KDV
KDV Dahil : ₺66,93
TL Fiyat : ₺55,77(₺11,15 + KDV)

74HC85, iki adet 4-bit sayının büyüklüğünü karşılaştırmak amacıyla kullanılan, yüksek hızlı CMOS teknolojisine sahip bir 4-bit büyüklük karşılaştırıcı (magnitude comparator) entegresidir. Sayısal girişlerden aldığı verileri karşılaştırarak A > B, A = B, A < B şeklinde 3 farklı karşılaştırma sonucunu üretir.



74HC85 entegresi, modüler tasarımıyla daha yüksek bitli karşılaştırma işlemleri için kolayca birbirine bağlanabilir. Sayıcılar, dijital sıralama sistemleri ve mantıksal karar mekanizmalarında yaygın olarak kullanılır.

74HC85 4-Bit Karşılaştırıcı Entegre – Yüksek Hızlı CMOS Sayısal Lojik Büyüklük Karşılaştırıcı





⚙️ Teknik Özellikler





Teknik Özellik Açıklama
Model 74HC85
Fonksiyon 4-Bit Büyüklük Karşılaştırıcı
Teknoloji Yüksek Hızlı CMOS
Çalışma Gerilimi (Vcc) 2V – 6V (tipik 5V)
Paket Tipi DIP-16 (Through Hole) veya SMD SOIC-16
Karşılaştırma Çıkışları A > B, A = B, A < B
Genişletme Girişleri Chain bağlantısı için A > B_in, A = B_in, A < B_in
Giriş/Çıkış Uyumluluğu TTL ve CMOS seviyeleriyle uyumlu
Propagasyon Gecikmesi     ~10 ns @ 5V
Statik Güç Tüketimi Çok düşük (< 1 µA)
Çalışma Sıcaklığı -40°C ile +85°C arası
Maksimum Frekans 25 MHz’ye kadar çalışabilir









🏆 Ürünün Avantajları



✅ 4-Bit Sayısal Karşılaştırma

A ve B olmak üzere iki 4-bit veriyi karşılaştırarak, büyüktür, eşittir ve küçüktür sonuçlarını aynı anda verir. Bu, dijital sıralama ve karar alma sistemlerinde büyük kolaylık sağlar.



✅ Kolay Genişletilebilirlik (Cascade)

Aynı entegreler birbirine bağlanarak 8-bit, 12-bit, 16-bit gibi daha büyük veriler karşılaştırılabilir. Bu da esnek ve ölçeklenebilir sistemler kurmayı mümkün kılar.



✅ Düşük Güç – Yüksek Hız

CMOS teknolojisi sayesinde yüksek hızda çalışırken çok düşük enerji tüketimiyle verim sağlar. Bu özellik mobil ve gömülü sistemlerde büyük avantajdır.



✅ TTL & CMOS Uyumu

Farklı platformlar (Arduino, STM32, FPGA, PLC vb.) ile doğrudan kullanılabilir. Dijital sistemlerle geniş uyumluluk sunar.



✅ DIP & SMD Paket Seçenekleri

Hem prototipleme için DIP-16 hem de kompakt tasarımlar için SMD (SOIC-16) versiyonu bulunur.



🛠️ Kullanım Alanları





Uygulama Alanı Açıklama
📚 Eğitim ve Deney Sistemleri Dijital mantık ve karşılaştırıcı konularında laboratuvar uygulamaları
🧠 Dijital Karar Sistemleri Sıralama, karşılaştırma ve sinyal seçim işlemleri
📡 Mikrodenetleyici Tabanlı Sistemler      Giriş verilerini karşılaştırarak kontrol kararlarını tetiklemek
⚙️ Endüstriyel Otomasyon Giriş/çıkış karşılaştırma ve dijital alarm sistemleri
🔬 Sayıcı ve Kodlayıcı Uygulamaları Geri bildirim kontrolü, sınır kontrolü, veri eşleştirme
