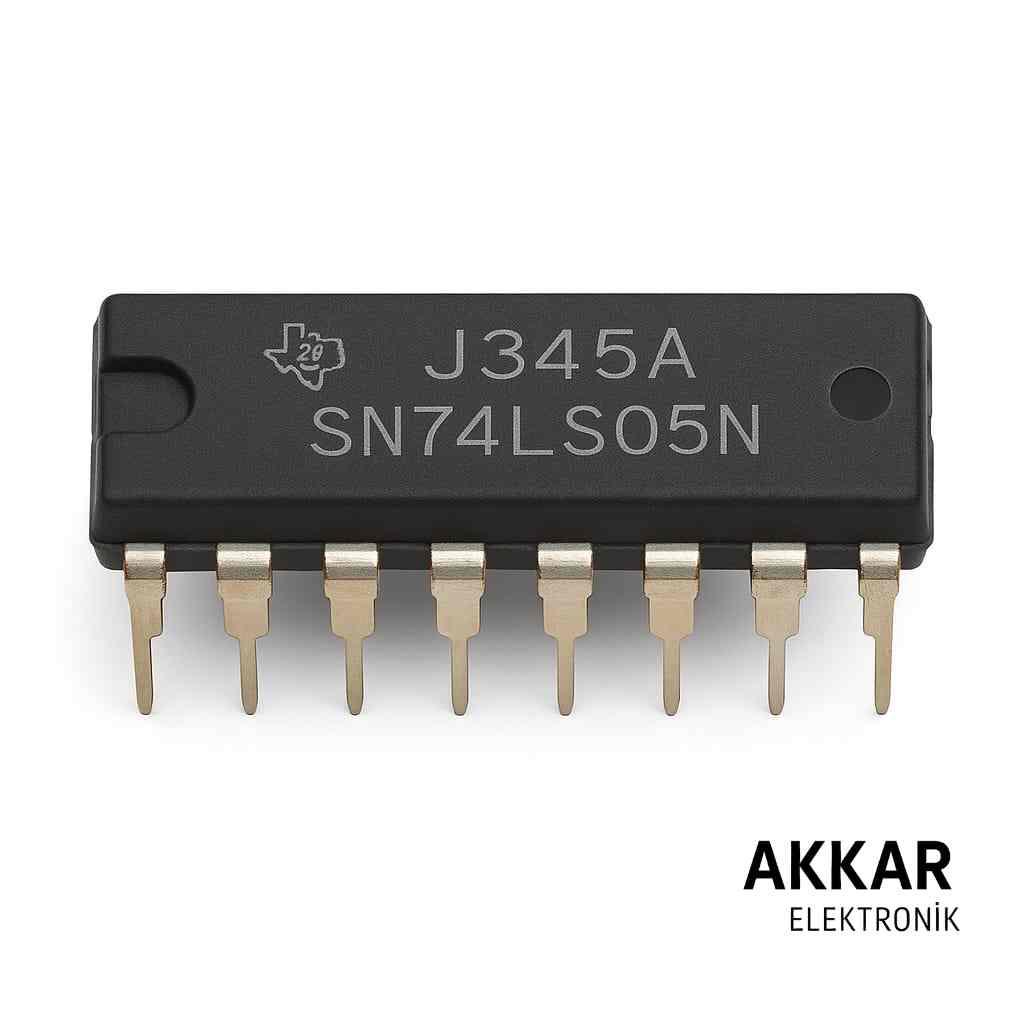

74LS05 Açık Kollektör İnvertör Entegresi – DIP-14

74LS05, 6 adet bağımsız NOT (invertör) kapısı içeren, açık kollektör çıkışlı bir lojik entegredir. DIP-14 kılıfı sayesinde breadboard ve THT devrelerde kolay kullanım sağlar. TTL seviyeleriyle tam uyumludur ve LED sürücüler, röle kontrol devreleri gibi uygulamalarda sıkça tercih edilir.

Ürün Özellikleri

• 6 bağımsız invertör kapı
• Açık kollektör (open-collector) çıkış yapısı
• Çalışma voltajı: 4.75V – 5.25V (tipik 5V)
• Low Power Schottky (LS) teknolojisi
• DIP-14 kılıf – delik montaj uyumlu
• Giriş ve çıkış pinleri tersleyici mantıkla çalışır
• Her çıkış harici pull-up direnç gerektirir

Kullanım Alanları

• LED, röle ve transistör sürücü devreleri
• İzolasyon ve toplama (wired-AND) uygulamaları
• TTL tabanlı dijital projeler
• Arduino ve mikrodenetleyici sistemleri
• Veri hattı kontrolü ve düşük seviye sürümler

Avantajları

• Açık kollektör çıkış sayesinde yüksek voltajlı veya akımlı yüklerin sürülmesi
• Geniş uygulama alanı – özellikle sürücü devreleri için ideal
• Kolay prototipleme için DIP kılıf
• Low Power Schottky ile düşük güç tüketimi

Pin Dizilimi

14 pinli yapıda, her invertör bir giriş (A) ve bir çıkış (Y) içerir. GND (pin 7) ve Vcc (pin 14) uçları standart konumdadır.

Teknik Doküman (Datasheet)

74LS05 datasheet için buraya tıklayın .

Kutu İçeriği

• 1 x 74LS05 İnvertör Entegre (Açık Kollektör) – DIP-14

Neden Akkar Elektronik?

• Stoktan aynı gün kargo
• Orijinal ve test edilmiş ürün garantisi
• Uygun fiyat, hızlı destek
• Güvenli alışveriş altyapısı

Sıkça Sorulan Sorular (SSS)

74LS05 ile 74LS04 arasındaki fark nedir?

74LS04 normal TTL çıkışa sahiptir, 74LS05 ise açık kollektör çıkışlıdır ve harici pull-up direnç gerektirir.

Açık kollektör çıkış ne işe yarar?

Daha yüksek voltajlı yükleri veya birden fazla çıkışı ortak hatta bağlamak gibi uygulamalarda esneklik sağlar.

Arduino ile kullanılabilir mi?

Evet, ancak çıkışa bağlı pull-up direnç kullanılmalıdır.

DIP-14 avantajı nedir?

Kolay prototipleme ve lehimleme imkânı sunar. Breadboard kullanımına uygundur.

Stoktan teslimat var mı?

Evet, ürün stoklarımızda mevcuttur ve aynı gün kargoya verilir.
