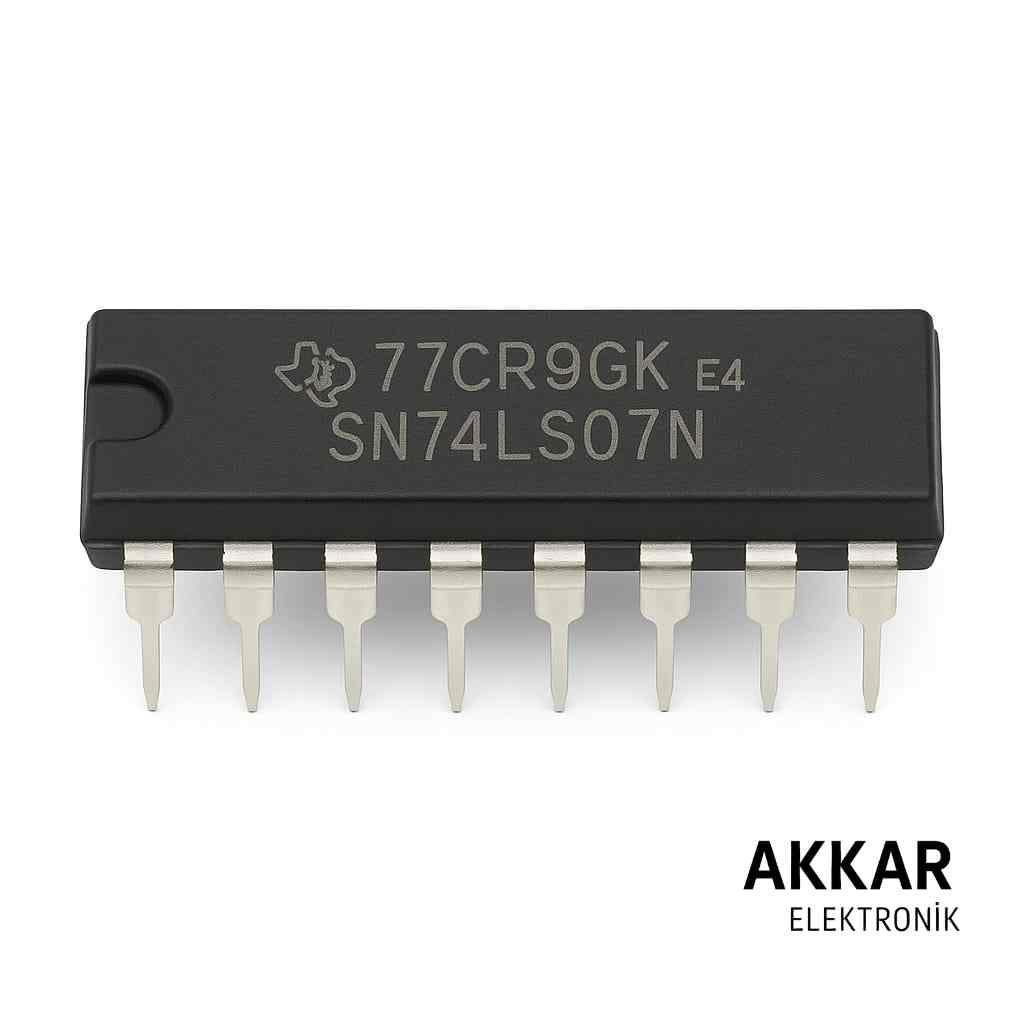

74LS07 Açık Kollektör Buffer (Tampon) Entegre – DIP-14

74LS07, 6 adet açık kollektör çıkışlı buffer (tampon) kapı içeren TTL uyumlu bir lojik entegredir. Her çıkış, yüksek voltaj veya akım sürme kabiliyeti sunar. DIP-14 kılıfı sayesinde lehimleme ve breadboard kullanımı oldukça kolaydır.

Ürün Özellikleri

• 6 adet açık kollektör çıkışlı buffer kapı
• TTL giriş seviyeleriyle tam uyum
• Çıkış voltajı desteği: 30V’a kadar (harici pull-up ile)
• Her çıkış için harici pull-up direnç gereklidir
• Çalışma voltajı: 4.75V – 5.25V
• DIP-14 THT (delik montaj) kılıf
• Low Power Schottky teknolojisi ile düşük güç tüketimi

Kullanım Alanları

• LED sürücüler
• Röle sürücü devreleri
• Veri yolu tamponlama
• TTL – yüksek voltaj arayüz geçişleri
• Optokuplör veya MOSFET tetikleme uygulamaları

Avantajları

• Yüksek akım ve voltaj sürme özelliği
• Kolay montaj için DIP kılıf
• Geniş uygulama alanı – sürücü, tampon ve geçiş devreleri
• Düşük güç tüketimi ve hızlı anahtarlama

Pin Dizilimi

Her buffer için bir giriş (A) ve bir açık kollektör çıkış (Y) bulunur. Toplamda 14 pinlidir. Vcc (pin 14) ve GND (pin 7) bağlantıları standarttır.

Teknik Doküman (Datasheet)

74LS07 datasheet için buraya tıklayın .

Kutu İçeriği

• 1 x 74LS07 Açık Kollektör Buffer Entegre – DIP-14

Neden Akkar Elektronik?

• Stoktan aynı gün gönderim
• Orijinal ve test edilmiş ürünler
• Uygun fiyat, hızlı destek
• Güvenli ödeme altyapısı

Sıkça Sorulan Sorular (SSS)

74LS07 çıkışına neden direnç bağlanmalı?

Çünkü açık kollektör çıkışlıdır. Çıkışın çalışabilmesi için harici pull-up direnci gereklidir.

Arduino ile kullanılabilir mi?

Evet, 5V uyumlu girişlerle doğrudan kullanılabilir. Çıkış tarafına pull-up direnç bağlanması gerekir.

74LS04 ile farkı nedir?

74LS04 tersleyici (invertör) entegresidir; 74LS07 ise tamponlayıcıdır ve açık kollektör çıkışlıdır. Yani sinyali terslemez.

DIP-14 avantajı nedir?

Kolay prototipleme, breadboard ve lehimleme imkânı sunar.

Yüksek voltajda çalışabilir mi?

Evet, çıkış uçları harici pull-up ile 30V’a kadar sürülebilir.
