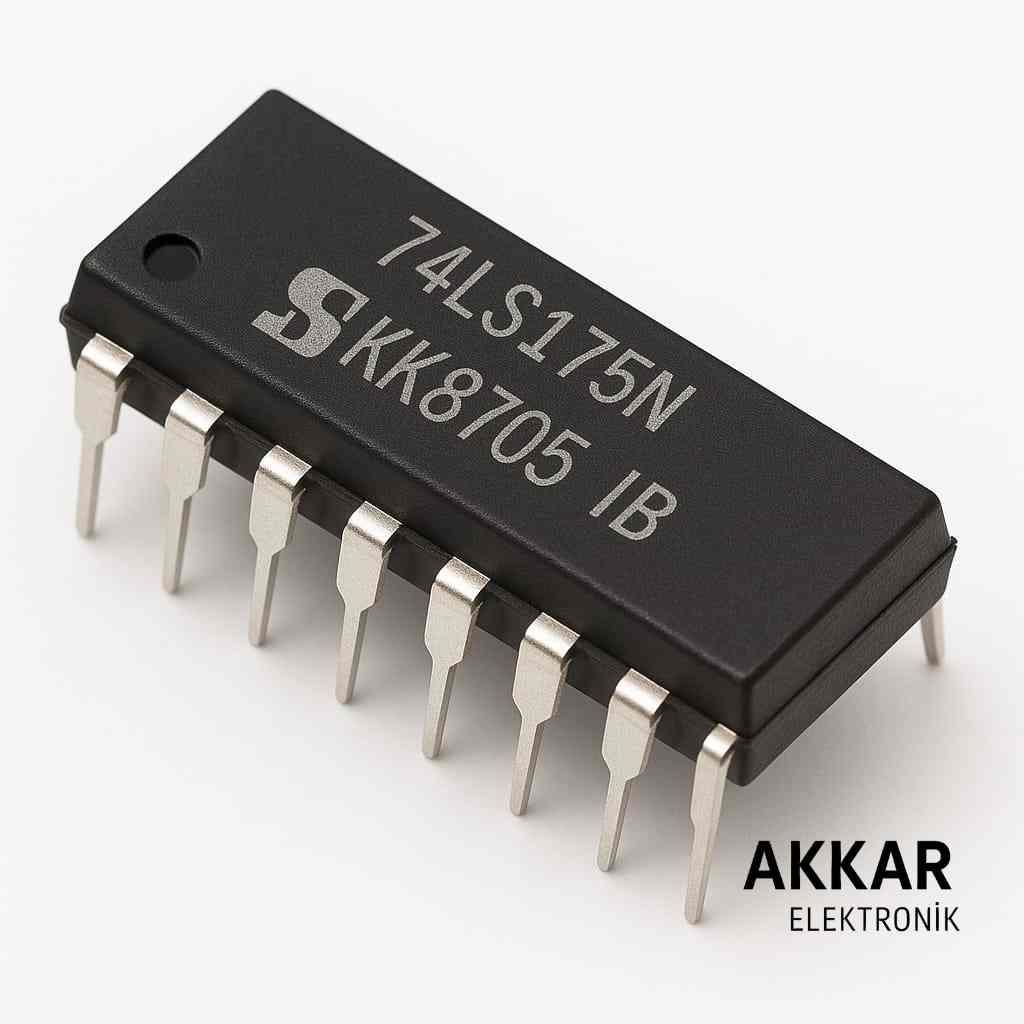

74LS175 Quad D-Type Flip-Flop Entegre – DIP-16

74LS175, 4 adet D tipi flip-flop içeren ve her bir flip-flop için ayrı çıkışlar (Q ve Q̅) sunan bir dijital lojik entegredir. Her flip-flop, ortak saat (clock) sinyaliyle tetiklenir ve ayrıca ortak bir asenkron clear (CLR) girişine sahiptir. Bu yapı, dijital veri saklama, geçici bellek ve sıralı devre uygulamalarında kullanılmasını sağlar.

Ürün Özellikleri

• 4 adet D tipi flip-flop devresi
• Ortak Clock (CLK) ve Clear (CLR) girişleri
• Her flip-flop için Q ve Q̅ çıkışları
• Rising edge (pozitif kenar) tetikleme
• TTL uyumlu giriş ve çıkışlar
• Çalışma voltajı: 4.75V – 5.25V
• Low Power Schottky (LS) teknolojisi
• DIP-16 kılıf – THT (delik montaj) uyumlu

Kullanım Alanları

• Dijital veri depolama (register)
• Zamanlama ve senkronizasyon devreleri
• Sıralı mantık devreleri
• Veri gecikme ve örnekleme sistemleri
• Sayısal kontrol ve analiz devreleri

Avantajları

• Tek entegrede 4 bağımsız D flip-flop
• TTL uyumu sayesinde mikrodenetleyici sistemleriyle doğrudan bağlantı
• Asenkron clear özelliği ile hızlı resetleme
• Prototipleme için uygun DIP kılıf

Pin Dizilimi

Toplam 16 pinli yapıya sahiptir. Girişler: D0–D3, Clock ve Clear. Her D girişine karşılık gelen Q ve Q̅ çıkışları mevcuttur. GND (pin 8) ve Vcc (pin 16) standart konumda yer alır.

Teknik Doküman (Datasheet)

74LS175 datasheet için buraya tıklayın .

Kutu İçeriği

• 1 x 74LS175 Quad D Flip-Flop Entegre – DIP-16

Neden Akkar Elektronik?

• Stoktan aynı gün hızlı gönderim
• Orijinal ve test edilmiş ürün garantisi
• Uygun fiyat & teknik destek
• Güvenli ödeme altyapısı

Sıkça Sorulan Sorular (SSS)

D flip-flop ne işe yarar?

Girişteki veriyi clock sinyali geldiğinde çıkışa aktarır ve saklar.

Asenkron clear ne işe yarar?

Herhangi bir clock sinyali beklemeden tüm flip-flop’ları sıfırlar (Q = 0).

Arduino ile uyumlu mu?

Evet, 5V TTL seviyelerinde çalıştığı için Arduino ve diğer mikrodenetleyicilerle uyumludur.

Q ve Q̅ çıkışları ne anlama gelir?

Q çıkışı veri ile aynıdır; Q̅ ise Q'nun tersidir. Her iki çıkış birlikte kullanılarak mantık işlevleri uygulanabilir.

Stoktan gönderim var mı?

Evet, ürün stoklarımızda mevcuttur ve siparişiniz aynı gün kargoya verilir.

74LS175 ile veri saklama ve senkron mantık devrelerinizi kolayca oluşturun. Hemen sipariş verin!
