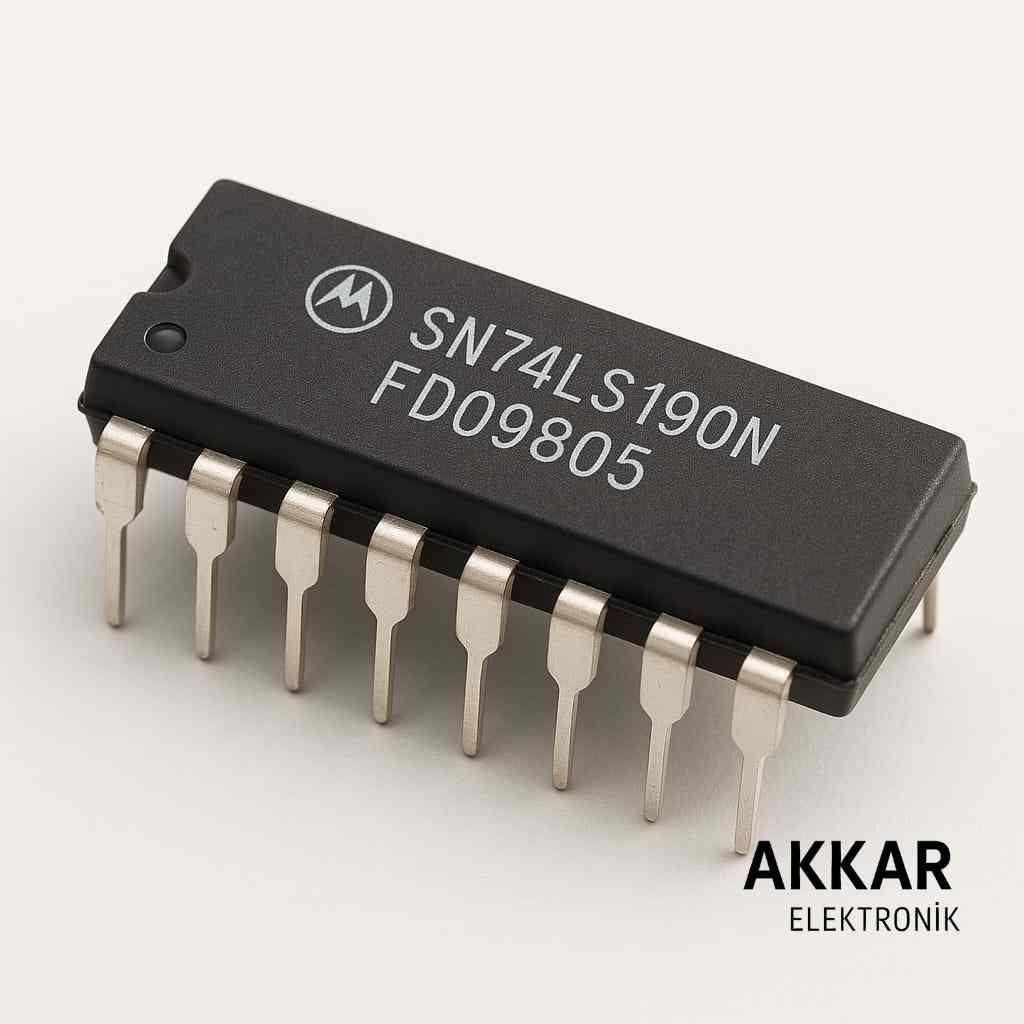

74LS190 Senkron Yukarı/Aşağı BCD Sayıcı Entegre – DIP-16

74LS190, 0’dan 9’a kadar sayım yapabilen BCD (Binary Coded Decimal) formatında çalışan, senkron yukarı ve aşağı sayıcı özellikli TTL tabanlı bir entegredir. Sayım yönü Up/Down kontrol pinleriDIP-16 kılıf yapısıyla breadboard ve THT PCB uygulamalarında kolay montaj sağlar.

Ürün Özellikleri

• BCD (Mod-10) 4-bit sayıcı
• Yukarı ve aşağı sayım yönü seçimi (Up/Down)
• Clock girişine göre senkron çalışır
• Master Reset (MR) ve Parallel Load girişleri
• Çıkışlar: QA, QB, QC, QD
• Carry and Borrow çıkışları
• TTL giriş/çıkış seviyeleri ile uyumlu
• Düşük güç tüketimi – LS serisi
• DIP-16 THT (delik montaj) yapı

Kullanım Alanları

• Sayısal sayaç uygulamaları
• Dijital saat ve kronometre devreleri
• Frekans bölücü sistemler
• Yukarı-aşağı kontrol mekanizmaları
• Mikrodenetleyici destekli dijital göstergeler

Avantajları

• Senkron sayım ile kararlı çalışma
• BCD formatında çıkış ile dijital gösterim kolaylığı
• Up/Down pinleri ile yön değişimi
• Reset ve yükleme pinleriyle esnek başlangıç değeri kontrolü

Pin Dizilimi

Toplam 16 pinlidir. QA–QD çıkışları, CLK (Clock), MR (Master Reset), PL (Parallel Load), Up/Down yön kontrolü ve Carry/Borrow pinleri içerir. Vcc (pin 16) ve GND (pin 8) standart konumlardadır.

Teknik Doküman (Datasheet)

74LS190 datasheet için buraya tıklayın .

Kutu İçeriği

• 1 x 74LS190 BCD Up/Down Sayıcı Entegre – DIP-16

Neden Akkar Elektronik?

• Stoktan aynı gün hızlı kargo
• Orijinal ve test edilmiş ürün garantisi
• Uygun fiyat ve teknik destek
• Güvenli ödeme altyapısı

Sıkça Sorulan Sorular (SSS)

BCD sayıcı nedir?

0–9 arası (Mod-10) sayım yapan binary kodlu sayıcıdır, dijital sistemlerde decimal göstergeler için uygundur.

Yukarı ve aşağı sayım nasıl kontrol edilir?

Up/Down pinine uygulanan lojik seviyeye göre sayım yönü belirlenir: HIGH → Yukarı, LOW → Aşağı.

Clock sinyali nasıl çalışır?

Her clock darbesinde sayım yapılır; entegre senkron şekilde çalışır.

Arduino ile kullanılabilir mi?

Evet, 5V TTL uyumlu olduğu için Arduino ve benzeri mikrodenetleyicilerle doğrudan kullanılabilir.

Stoktan gönderim yapılıyor mu?

Evet, ürün stoklarımızda mevcuttur ve siparişiniz aynı gün kargoya verilir.

74LS190 ile kontrol sistemlerinize yön seçmeli dijital sayaç gücü katın. Hemen sipariş verin!
