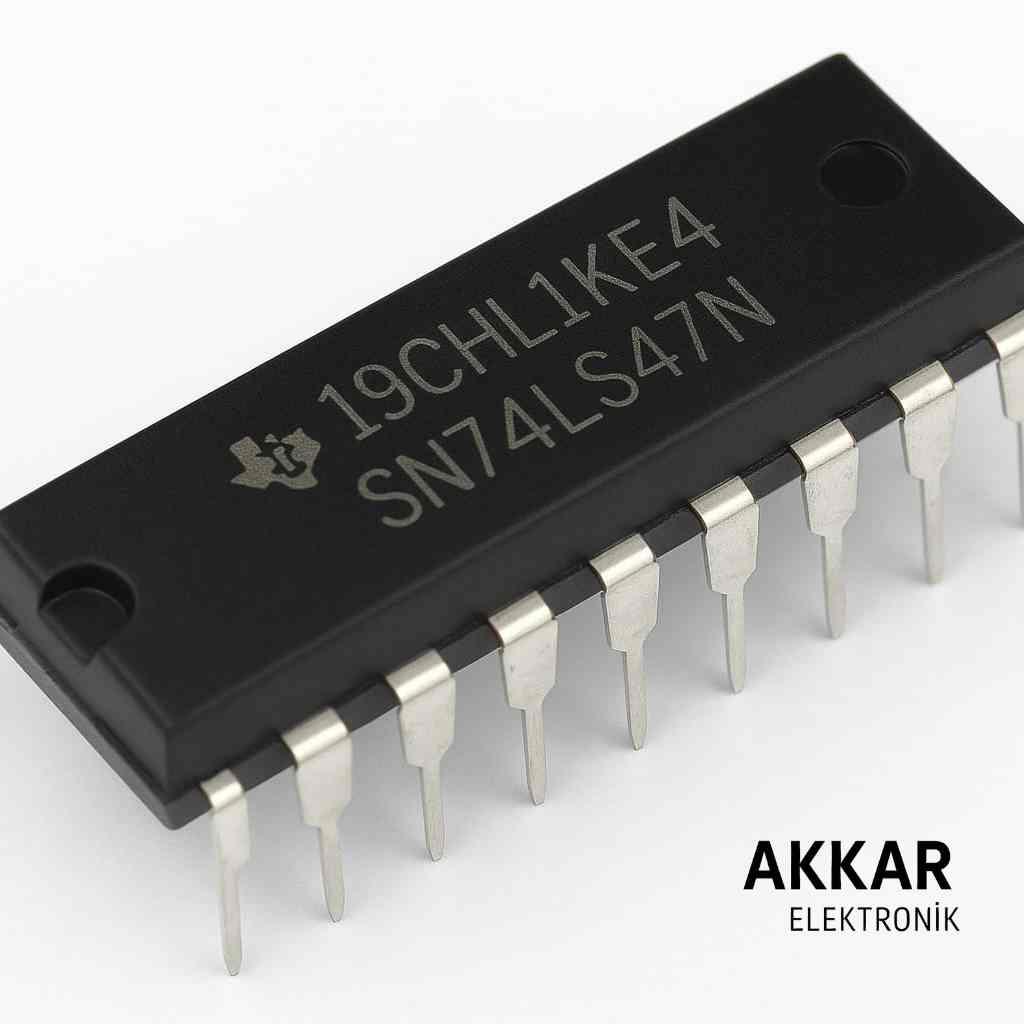

74LS47 BCD to 7 Segment Display Decoder/Driver – DIP-16

74LS47, 4-bit BCD girişini (Binary-Coded Decimal) 7 segment display sürmek için gerekli 7 çıkış sinyaline dönüştüren TTL uyumlu bir dekoder ve sürücü entegresidir. Özellikle ortak anot (common anode) LED göstergelerle uyumlu çalışır.

Ürün Özellikleri

• 4-bit BCD giriş (A, B, C, D)
• 7 çıkış: a, b, c, d, e, f, g segment pinleri
• Display blanking (BL), lamp test (LT), ripple blanking input/output (RBI/RBO) kontrol pinleri
• Yalnızca ortak anot display’lerle uyumludur
• Düşük güç tüketimi – LS serisi
• TTL lojik seviyeleri ile uyumlu
• DIP-16 kılıf – delik montaj PCB ve breadboard uyumlu

Kullanım Alanları

• Sayısal göstergeler (7 segment LED display)
• Sayısal saatler, sayaçlar ve göstergeler
• Arduino, PIC ve diğer mikrodenetleyici projeleri
• Endüstriyel kontrol panelleri
• Eğitim ve deney setleri

Avantajları

• BCD sayıları doğrudan insan okunabilir sayılara çevirir
• Yüksek sürücü kapasitesi – doğrudan LED display bağlantısı
• Blanking, test ve zincirleme kontrol pinleriyle esneklik
• DIP yapısıyla prototipleme kolaylığı

Pin Dizilimi

Toplam 16 pinli yapı; A-D girişleri, a-g segment çıkışları ve kontrol pinlerini içerir. GND (pin 8) ve Vcc (pin 16) uçları standarttır.

Teknik Doküman (Datasheet)

74LS47 datasheet için buraya tıklayın .

Kutu İçeriği

• 1 x 74LS47 BCD to 7 Segment Display Decoder/Driver – DIP-16

Neden Akkar Elektronik?

• Stoktan aynı gün hızlı gönderim
• Orijinal ürün garantisi
• Uygun fiyat & teknik destek
• Güvenli ödeme altyapısı

Sıkça Sorulan Sorular (SSS)

74LS47 hangi tür display ile uyumludur?

Yalnızca ortak anot (common anode) tip 7 segment LED göstergelerle uyumludur.

Arduino ile kullanılır mı?

Evet, 5V TTL seviyeleri ile Arduino projelerinde doğrudan kullanılabilir.

LT, BL ve RBI pinleri ne işe yarar?

LT: Lamba testi, BL: Segmentleri geçici olarak kapatma, RBI: Zincirli blanking için kullanılır.

BCD giriş nedir?

0-9 arasındaki ondalık sayıları 4-bit ikili biçimde temsil eden giriş sistemidir (Binary-Coded Decimal).

Stoktan teslim var mı?

Evet, ürün stoklarımızda mevcuttur ve aynı gün kargoya verilir.

74LS47 ile sayısal değerlerinizi doğrudan LED display'e aktarın, hızlı ve okunabilir gösterimler oluşturun. Hemen sipariş verin!
