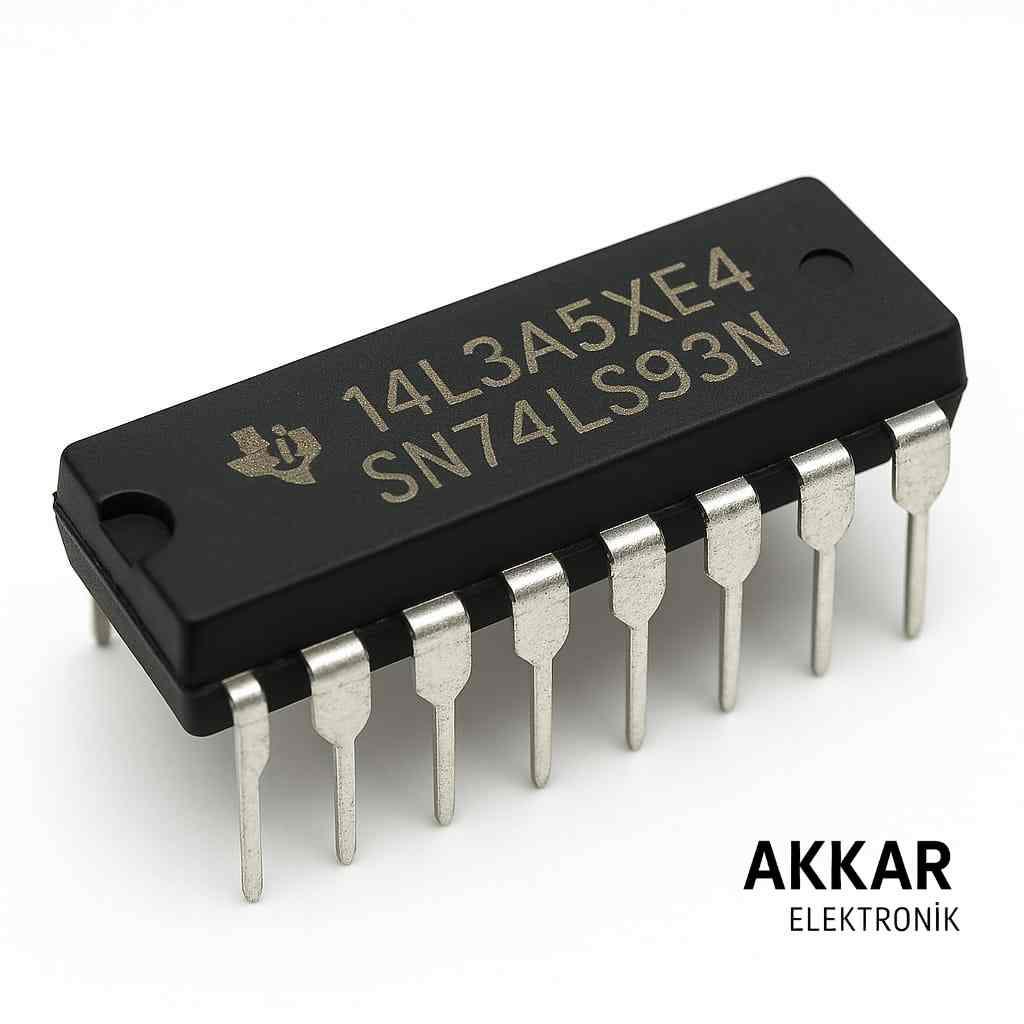

74LS93N 4-Bit Binary Counter Entegre – DIP-14

74LS93N, 4-bit asenkron ikili sayaç içeren TTL tabanlı bir sayıcı entegresidir. İç yapısında bir adet ÷2 flip-flop ve üç adet ÷2 flip-flopDIP-14 kılıfıyla breadboard ve lehimli THT devrelerde kullanıma uygundur.

Ürün Özellikleri

• 4-bit (Mod-16) binary asenkron sayaç
• 1 adet ÷2 ve 3 adet ÷2 flip-flop zinciri
• İki clock girişi: A ve B (CP0 ve CP1)
• Reset girişi: R0(1) ve R0(2)
• TTL lojik seviyeleriyle uyumlu
• Çalışma voltajı: 4.75V – 5.25V
• Düşük güç tüketimi – LS teknolojisi
• DIP-14 THT (delik montaj) kılıf

Kullanım Alanları

• Dijital sayaç sistemleri
• Frekans bölücüler
• LED display sayaç uygulamaları
• Mikrodenetleyici zamanlayıcı destek devreleri
• Dijital eğitim ve mantık devresi laboratuvarları

Avantajları

• Kompakt yapıda 4-bit sayma çözümü
• TTL sistemlerle tam uyum
• Bölünebilir clock girişleriyle esnek kullanım
• DIP yapısı sayesinde prototipleme kolaylığı

Pin Dizilimi

Toplam 14 pine sahiptir. CP0 ve CP1 clock girişleri, Q0–Q3 çıkışları, R0(1) ve R0(2) reset pinleri içerir. GND (pin 7) ve Vcc (pin 14) standarttır.

Teknik Doküman (Datasheet)

74LS93 datasheet için buraya tıklayın .

Kutu İçeriği

• 1 x 74LS93N 4-Bit Binary Counter Entegre – DIP-14

Neden Akkar Elektronik?

• Stoktan aynı gün hızlı kargo
• Orijinal, test edilmiş ürün garantisi
• Uygun fiyat ve teknik destek
• Güvenli ödeme altyapısı

Sıkça Sorulan Sorular (SSS)

74LS90 ile farkı nedir?

74LS90 BCD (0–9) Mod-10 sayıcıdır, 74LS93 ise Mod-16 (0–15) binary sayıcıdır.

Reset nasıl yapılır?

R0(1) ve R0(2) girişlerine lojik "1" uygulanarak sayaç sıfırlanır.

Arduino ile kullanılabilir mi?

Evet, 5V TTL uyumlu olduğu için doğrudan Arduino projelerinde kullanılabilir.

Frekans bölücü olarak kullanılabilir mi?

Evet, giriş sinyalinin frekansını 2, 4, 8 ve 16’ya kadar bölerek farklı çıkışlar elde edilebilir.

Stoktan teslim ediliyor mu?

Evet, siparişleriniz stoktan aynı gün kargoya verilir.

74LS93N ile dijital sayaç ve zamanlayıcı uygulamalarınızda güvenilir performans elde edin. Şimdi sipariş verin!
