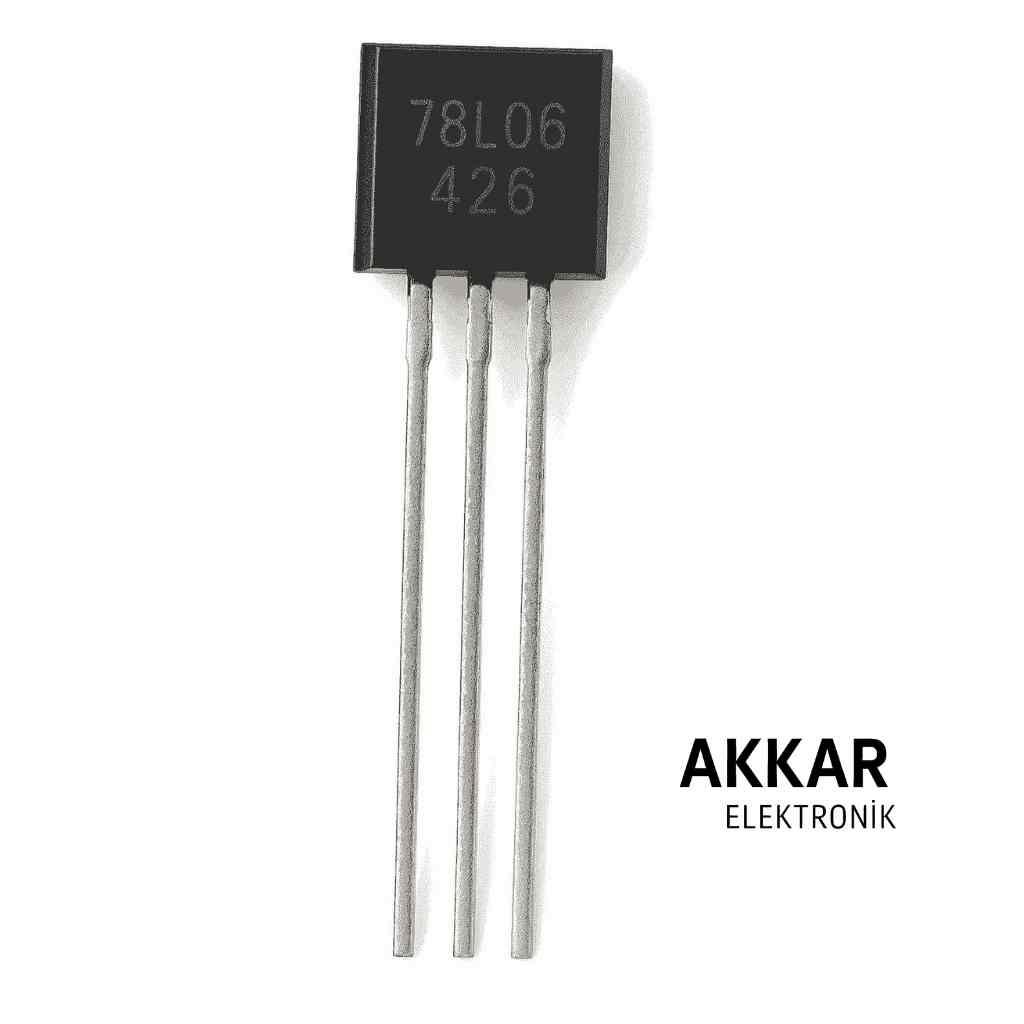

78L06, TO-92 kılıfta 6V/100mA sabit pozitif lineer voltaj regülatördür.

Maksimum giriş gerilimi nedir?

Tipik 8–20V; varyanta bağlı olarak 30V’a kadar desteklenebilir. Dropout payını planlayın.

Pin dizilimi nasıldır?

TO-92 düz yüz öne bakarken yaygın dizilim: 1-GND, 2-VOUT, 3-VIN. Üretici datasheet’iyle doğrulayın.

Name: 78L06 TO-92 6V 100mA Voltaj Regülatör
Brand: [Marka/Üretici]
SKU: 78L06-TO92
Availability: InStock

Fiyat : ₺4,92 + KDV

KDV Dahil : ₺5,91

Artır Azalt

Stok Kodu: 78L06-TO92

Düşük güç uygulamaları için 6V sabit regülasyon. Kompakt TO-92 kılıf ve dahili korumalar ile güvenilir çözüm.

Fiyat: Teklif Üzerine

Sensör ve analog devreler için kararlı 6V kaynağı.

TO-92 kılıf küçük tasarımlara uyar.

Termal kapanma ve kısa devre akım sınırlama.

Model	78L06
Kılıf	TO-92
Çıkış Gerilimi	6 V sabit
Maks. Çıkış Akımı	100 mA
Giriş Gerilimi	8–20 V tipik (maks. 30 V, varyanta bağlı)
Tipik Dropout	≈1.7–2.0 V
Boşta Akım	≈3–6 mA (tipik)
Çıkış Gürültüsü	Düşük (uygun bypass ile)
Koruma	Termal kapanma, kısa devre/akım sınırlama
Önerilen Giriş Kapasitörü	≥0.33 µF (VIN–GND)
Önerilen Çıkış Kapasitörü	≥0.1 µF (VOUT–GND, düşük ESR)
Çalışma Sıcaklığı	0°C … +125°C (tipik seri)
Pin Dizilimi (yaygın)	1-GND, 2-VOUT, 3-VIN (düz yüz öne)
Uyumluluk	RoHS

Termal Dikkat: TO-92’nin güç dağıtımı sınırlıdır; P ≈ (VIN−6V)×IOUT ısınmayı belirler.
Yerleşim: Bypass kapasitörlerini bacaklara mümkün olduğunca yakın yerleştirin.
Stabilite: Çıkışta düşük ESR’li ≥0.1 µF; girişte ≥0.33 µF kullanın.
EMI: VIN’e 100 nF seramik; uzun kabloda ek elektrolitik önerilir.
Koruma Diyodu: VOUT geri besleme riski varsa VOUT→VIN diyodu ekleyin.

Not: Limitler üretici varyantına göre değişebilir; nihai tasarımda ilgili datasheet’i kontrol edin.

Giriş gerilimi ne olmalı?

En iyi sonuç için 8–20V; bazı varyantlarda 30V’a kadar desteklenir. Dropout payını unutmayın.

Pin sırası nedir?

Yaygın TO-92: 1-GND, 2-VOUT, 3-VIN (düz yüz öne). Üretici datasheet’i ile doğrulayın.

Maksimum akım kaç mA?

Tipik 100 mA. Yüksek VIN−VOUT farkında ısınma nedeniyle sürekli akım daha düşük olabilir.
