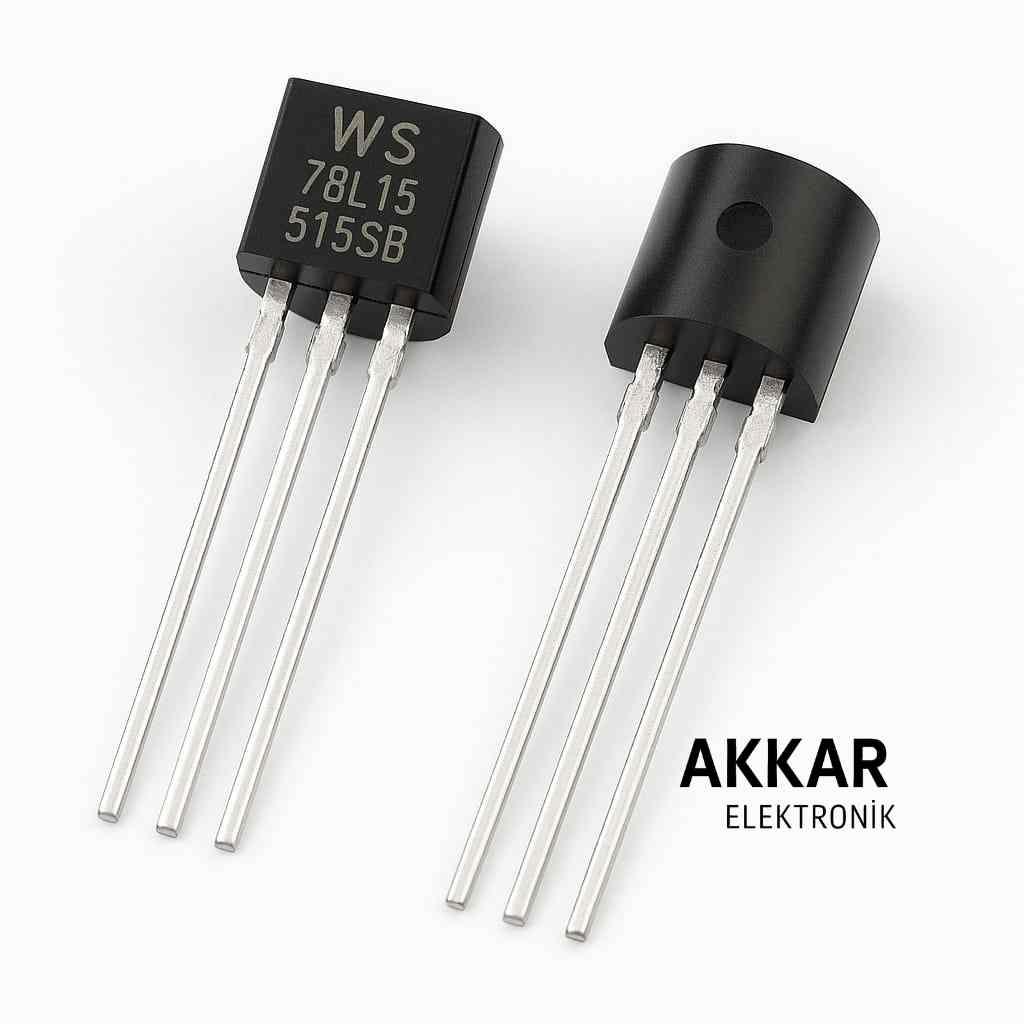

Teknik Özellikler Çıkış Gerilimi (Vout) +15 V ±%4 (tipik) Maks. Çıkış Akımı (Iout) 100 mA (tipik, modele göre değişebilir) Giriş Gerilimi (Vin) 17–30 V önerilir* (15 V + dropout payı) Dropout / Headroom ~2 V (yaklaşık; yük ve üreticiye bağlı) Gürültü Düşük; uygun bypass kondansatörleri ile daha da düşer Koruma Dahili akım/ısı sınırlama Paket TO‑92, 3 bacak Çalışma Sıcaklığı -40…+125 °C (tipik, üreticiye bağlı) Raf No / SKU 78L15-TO92 * Minimum giriş gerilimi, Vout + dropout gerilimi olmalıdır. Değerler üretici/dosyaya göre değişebilir; kesin sınırlar için ilgili datasheet'e bakın.
Pin Dizilimi (TO‑92) Ön Düz Yüz IN (Giriş) GND (Toprak) OUT (Çıkış) Önemli: Çoğu 78Lxx TO‑92 varyantında önden düz yüz size bakarken bacak sırası IN‑GND‑OUT şeklindedir; ancak üreticiye göre değişebileceği için her zaman kendi komponentinizin datasheet'ini kontrol edin.
