Stabil +15V • SOT‑89 • Kompakt

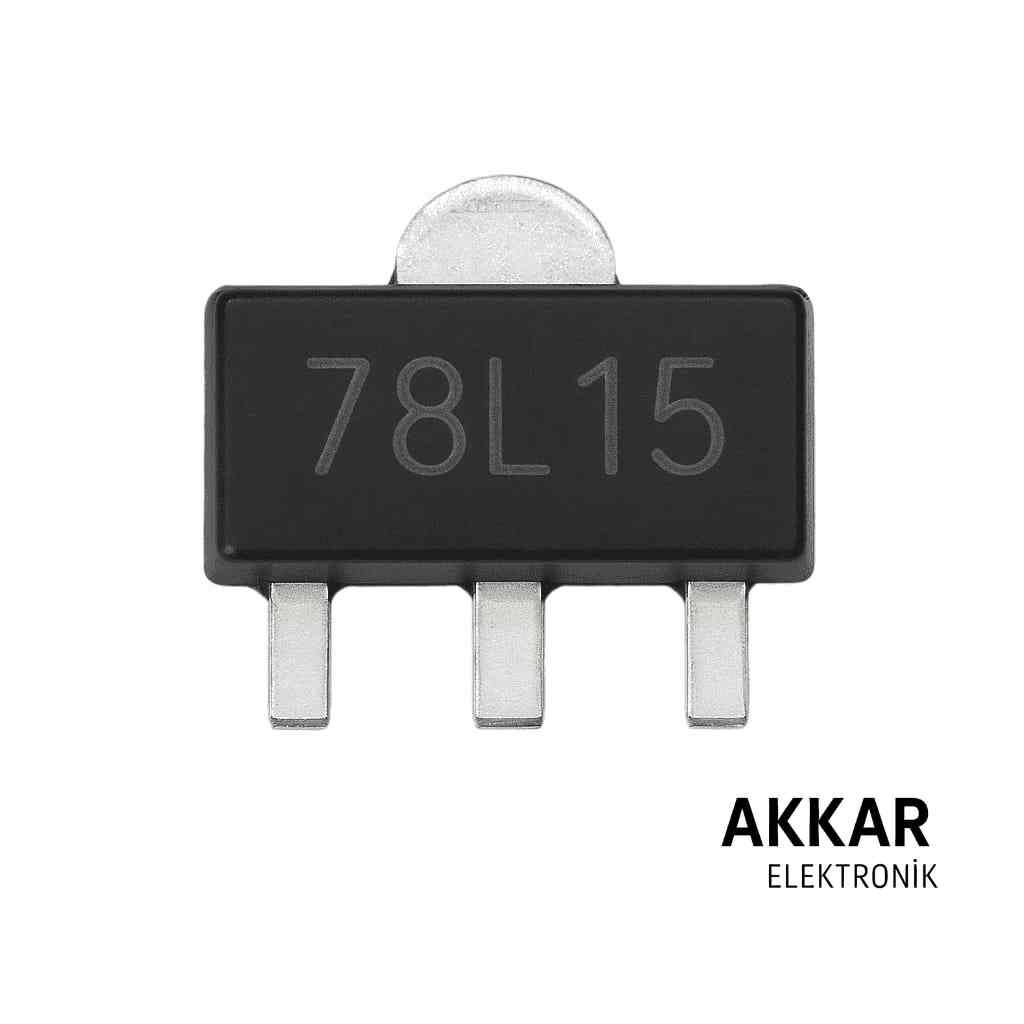

78L15 SOT‑89 Voltaj Regülatörü

Name: 78L15 SOT-89 Voltaj Regülatörü
Brand: Genel
SKU: 78L15-SOT89
Price: 27.90 TRY
Availability: InStock

SMD SOT‑89 paketinde +15V sabit çıkışlı pozitif lineer regülatör. Kompakt devreler ve otomatik üretim için uygun.

SMD Form Faktörü

SOT‑89 paket; kompakt PCB tasarımları için ideal.

+15V / 100 mA

Küçük yüklerin beslenmesi için kararlı çıkış.

Dahili Koruma

Aşırı akım ve termal sınırlama ile güvenilir çalışma.

Teknik Özellikler

Çıkış Gerilimi (V_out)	+15 V ±%4 (tipik)
Maks. Çıkış Akımı (I_out)	100 mA (tipik, modele bağlı)
Giriş Gerilimi (V_in)	17–30 V önerilir* (15 V + dropout payı)
Dropout / Headroom	~2 V (yaklaşık; yük ve üreticiye bağlı)
Gürültü	Düşük; uygun bypass kondansatörleri ile daha da düşer
Koruma	Dahili akım/ısı sınırlama
Paket	SOT‑89 (SMD)
Çalışma Sıcaklığı	-40…+125 °C (tipik, üreticiye bağlı)
Raf No / SKU	78L15-SOT89

* Minimum giriş gerilimi, V_out + dropout gerilimi olmalıdır. Değerler üreticiye göre değişebilir; kesin sınırlar için ilgili datasheet'e bakın.

Pin Dizilimi (SOT‑89)

Not: SOT‑89 paketlerde pin dizilimi genellikle IN‑GND‑OUT şeklindedir; fakat üreticiye göre farklılık gösterebilir. Mutlaka datasheet kontrol edilmelidir.

Kısa Açıklama

78L15, +15 V sabit çıkış sağlayan, küçük akım gerektiren uygulamalar için tasarlanmış pozitif lineer voltaj regülatörüdür. SOT‑89 SMD paket sayesinde kompakt PCB tasarımlarında az yer kaplar ve otomatik üretim süreçlerine uygundur.

Sık Sorulan Sorular

Maksimum giriş gerilimi nedir?

Genelde 30 V civarındadır; üretici/dosyaya bağlı olarak değişebilir. Güvenli çalışma için 17–24 V aralığı önerilir.

En fazla ne kadar akım verebilir?

78L serisi tipik olarak 100 mA seviyesine kadar uygundur. Daha yüksek akımlar için 7815 (TO‑220) gibi alternatiflere bakın.

Isı dağıtımı gerekir mi?

SOT‑89 paketin termal yayılımı TO‑220 gibi büyük paketlere göre sınırlıdır. Gücü P ≈ (V_in−15V)×I ile hesaplayın ve güvenli sınırlar içinde kalın.

Dropout (headroom) ne kadar?

Yaklaşık 2 V civarıdır; bu nedenle 15 V çıkış için en az ~17 V giriş tavsiye edilir.

Pin dizilimi tüm markalarda aynı mı?

Genellikle benzer olsa da üreticiye göre değişebilir. Her zaman datasheet kontrol edin.
