Sabit +3.3V • TO‑92 • Düşük Gürültü

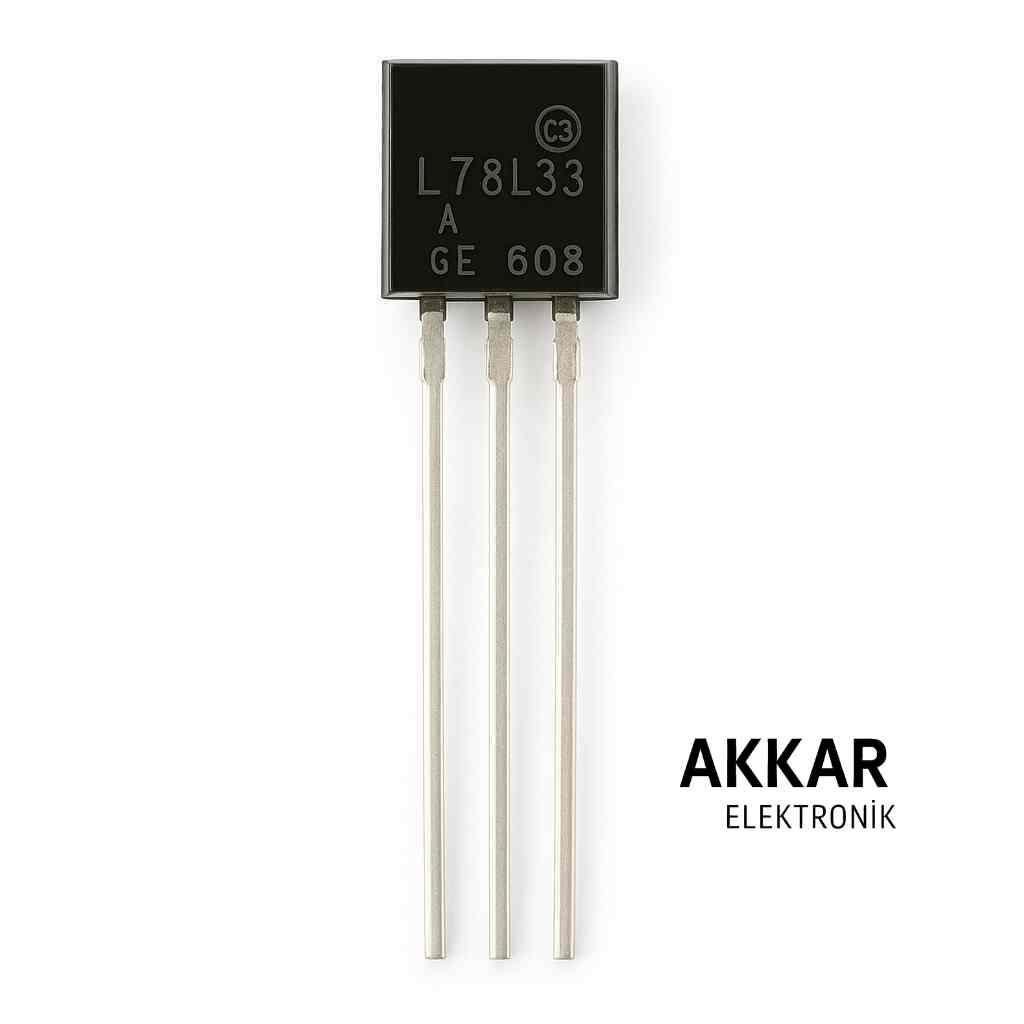

78L33 TO‑92 Voltaj Regülatörü

Name: 78L33 TO-92 Voltaj Regülatörü
Brand: Genel
SKU: 78L33-TO92
Price: 24.90 TRY
Availability: InStock

Kompakt TO‑92 paketinde +3.3V sabit çıkış. Mikrodenetleyici, RF ve sensör uygulamaları için güvenilir pozitif lineer regülatör.

+3.3V Sabit Çıkış

3.3V mantık, Wi‑Fi/BLE modüller ve sensörler için ideal.

Tipik 100 mA

Düşük güçlü yükleri beslemek için yeterli akım.

Dahili Koruma

Aşırı akım ve termal sınırlama ile güvenilir çalışma.

Teknik Özellikler

Çıkış Gerilimi (V_out)	+3.3 V ±%4 (tipik)
Maks. Çıkış Akımı (I_out)	100 mA (tipik, modele göre değişebilir)
Giriş Gerilimi (V_in)	5.5–20 V önerilir* (3.3 V + dropout payı)
Dropout / Headroom	~2 V (yaklaşık; yük ve üreticiye bağlı)
Gürültü	Düşük; uygun bypass kondansatörleri ile daha da düşer
Koruma	Dahili akım/ısı sınırlama
Paket	TO‑92, 3 bacak
Çalışma Sıcaklığı	-40…+125 °C (tipik, üreticiye bağlı)
Raf No / SKU	78L33-TO92

* Minimum giriş gerilimi, V_out + dropout gerilimi olmalıdır. Değerler üretici/dosyaya göre değişebilir; kesin sınırlar için ilgili datasheet'e bakın.

Pin Dizilimi (TO‑92)

Önemli: Çoğu 78Lxx TO‑92 varyantında önden düz yüz size bakarken bacak sırası IN‑GND‑OUT şeklindedir; ancak üreticiye göre değişebileceği için her zaman kendi komponentinizin datasheet'ini kontrol edin.

IN ve OUT uçlarına 0.1 µF seramik bypass kondansatörü yakın yerleşimle ekleyin.
Uzun kablolama/kararsız kaynaklarda girişe 1–10 µF elektrolitik kondansatör önerilir.

Kısa Açıklama

78L33, +3.3 V sabit çıkış sağlayan, düşük güç tüketimli uygulamalar için tasarlanmış pozitif lineer voltaj regülatörüdür. Kompakt TO‑92 paketiyle breadboard ve alan kısıtlı projelerde kolay yerleşir. Dahili termal/akım sınırlama sayesinde basit ve güvenilir bir 3.3 V besleme oluşturmanıza yardımcı olur.

Uygulama Notları

Giriş‑çıkış farkı arttıkça ısı yayımı yükselir: P ≈ (V_in−3.3V)×I. TO‑92 pakette güç kaybını sınırlı tutun.
HF gürültülü kaynaklarda girişe ek RC/LC filtre, çıkışa düşük ESR kondansatör kararlılığı artırır.
Dijital radyo/RF modüller yakınında yıldız topoloji ve geniş GND bakır dolgusu paraziti azaltır.

Sık Sorulan Sorular

Maksimum giriş gerilimi nedir?

Genelde 30 V civarındadır; üretici/dosyaya bağlı olarak değişebilir. Güvenli çalışma için 5.5–20 V aralığı önerilir.

En fazla ne kadar akım verebilir?

78L serisi tipik olarak 100 mA seviyesine kadar uygundur. Daha yüksek akımlar için 1117‑3.3 (SOT‑223) veya 7803.3/LD33 gibi alternatiflere bakın.

Isı dağıtımı gerekir mi?

TO‑92 paket ısı yayımı sınırlıdır. Giriş‑çıkış farkı ve akıma bağlı olarak regülatör ısınabilir; gücü P ≈ (V_in−3.3V)×I ile hesaplayıp güvenli sınırda tutun.

Dropout (headroom) ne kadar?

Yaklaşık 2 V civarıdır; bu nedenle 3.3 V çıkış için en az ~5.5 V giriş tavsiye edilir.

Pin dizilimi tüm markalarda aynı mı?

Genelde benzerdir fakat %100 aynı olmayabilir. Her zaman elinizdeki parçanın datasheet'ini kontrol edin.
