Teknik Özellikler Çıkış Gerilimi (Vout) +15 V ±%4 (tipik) Maks. Çıkış Akımı (Iout) 500 mA (tipik, modele göre değişebilir) Giriş Gerilimi (Vin) 17–30 V önerilir* (15 V + dropout payı) Dropout / Headroom ~2 V (yaklaşık; yük ve üreticiye bağlı) Gürültü Düşük; uygun bypass kondansatörleri ile daha da düşer Koruma Dahili akım/ısı sınırlama Paket D‑PAK (TO‑252) SMD Termal Pad/Tab Genellikle GND'ye bağlı; bakır alanla ısı dağıtımı önerilir* Çalışma Sıcaklığı -40…+125 °C (tipik, üreticiye bağlı) Raf No / SKU 78M15-DPAK * Tab/pad bağlantısı üreticiye göre değişebilir; her zaman ilgili datasheet'i kontrol edin.

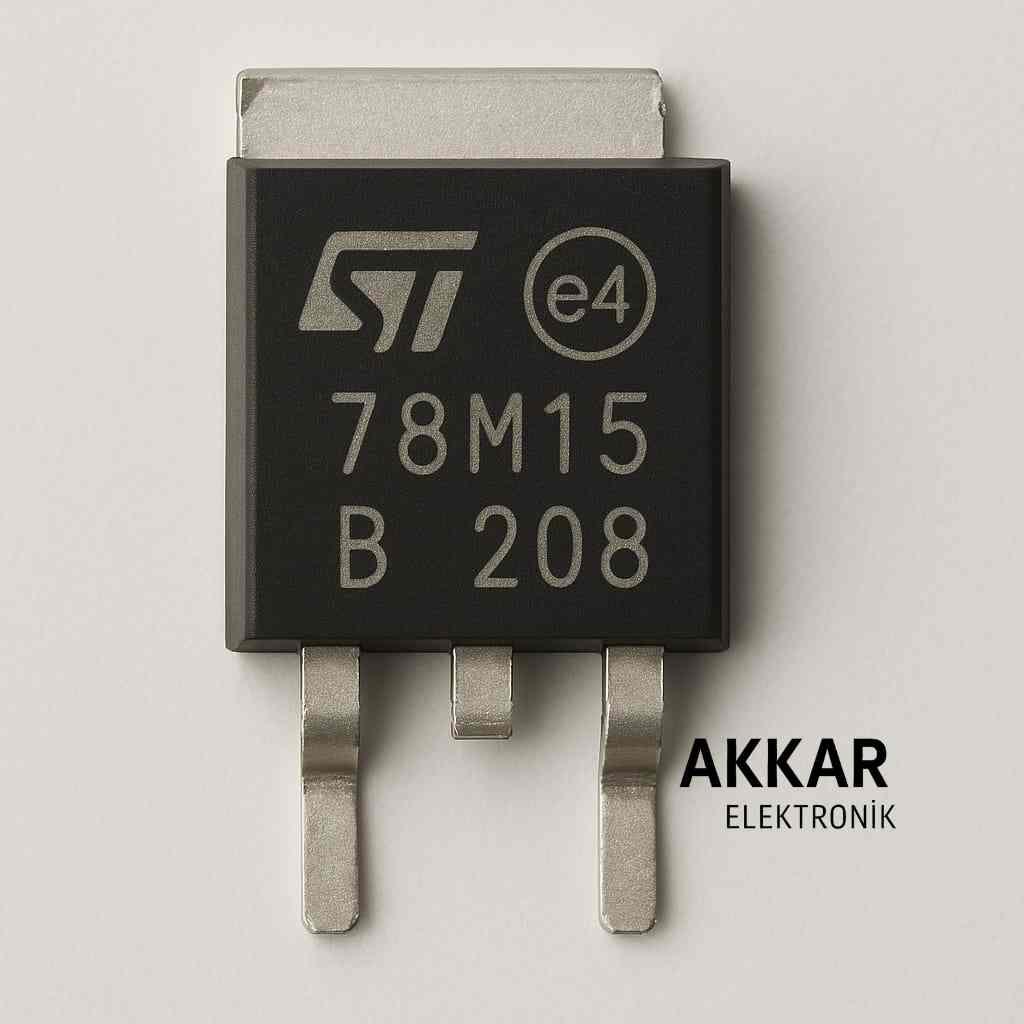

Pin Dizilimi (D‑PAK / TO‑252) Ön Yüz TAB (genelde GND) Pin 1: IN Pin 2: GND Pin 3: OUT Uyarı: D‑PAK pin dizilimi ve TAB bağlantısı üreticiye göre değişebilir. Şemadaki IN‑GND‑OUT yerleşimi temsilidir; daima datasheet'e bakınız. IN ve OUT yakınında 0.1 µF seramik + 1–10 µF elektrolitik kondansatör önerilir. Isı dağıtımı için TAB altında geniş bakır alan (ör. 2–4 cm²) ve çoklu via kullanın.
