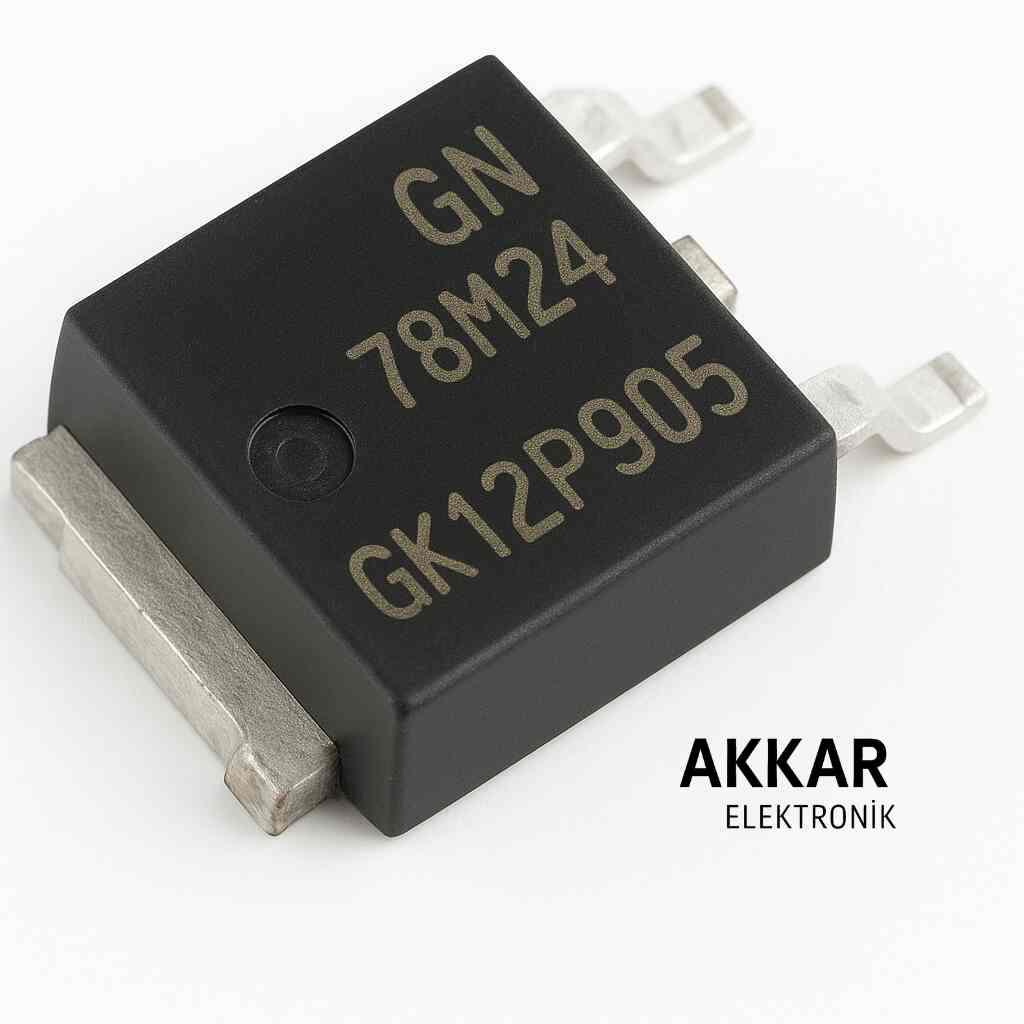

Teknik Özellikler Çıkış Gerilimi (Vout) +24 V ±%4 (tipik) Maks. Çıkış Akımı (Iout) 500 mA (tipik) Giriş Gerilimi (Vin) 26.5–35 V önerilir* Dropout / Headroom ~2–2.5 V (yaklaşık; yük/üreticiye bağlı) Gürültü Düşük; uygun bypass/çıktı kondansatörleri ile iyileşir Koruma Aşırı akım ve termal kapanma Paket TO‑252 (DPAK), SMD Çalışma Sıcaklığı -40…+125 °C (tipik, üreticiye bağlı) Raf No / SKU 78M24-TO252 * Minimum giriş gerilimi, Vout + dropout olmalıdır. Değerler üretici/dosyaya göre değişebilir; kesin sınırlar için datasheet'e bakın.
Pin Dizilimi (TO‑252 / DPAK) Üstten Görünüm 1 — IN (Giriş) 2 — GND (Tab = GND) 3 — OUT (Çıkış) Önemli: Birçok 78Mxx DPAK varyantında pin dizilimi 1: IN, 2: GND (tab), 3: OUT şeklindedir; yine de üretici datasheet’ini mutlaka kontrol edin. IN ve OUT uçlarına 0.1 µF seramik bypass kondansatörü yakın yerleşimle ekleyin. Kararsız kaynaklarda girişe 1–10 µF elektrolitik; çıkışa düşük ESR kondansatör önerilir.
