Teknik Özellikler Çıkış Gerilimi (Vout) −5 V ±%4 (tipik) Maks. Çıkış Akımı (Iout) 1 A (uygun ısı dağıtımı ile) Giriş Gerilimi (Vin) −7…−25 V önerilir* Dropout / Headroom ~2 V (yaklaşık; yük/üreticiye bağlı) Gürültü Düşük; uygun bypass/çıktı kondansatörleri ile iyileşir Koruma Aşırı akım ve termal kapanma Paket TO‑252 (DPAK), SMD Çalışma Sıcaklığı −40…+125 °C (tipik, üreticiye bağlı) Raf No / SKU 7905-TO252 * Minimum giriş gerilimi, |Vout| + dropout olmalıdır. Değerler üreticiye göre değişebilir; kesin sınırlar için datasheet'e bakın.

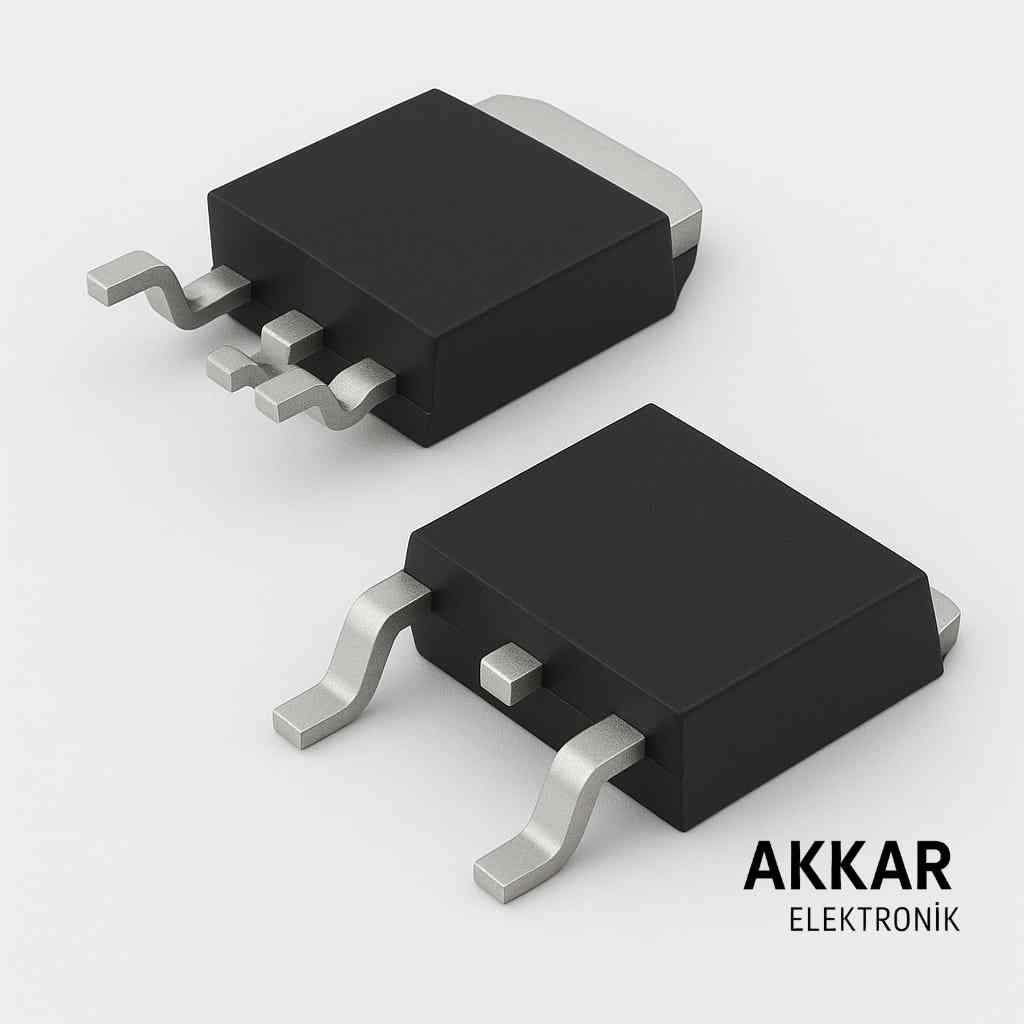

Pin Dizilimi (TO‑252 / DPAK) Üstten Görünüm 1 — GND (Tab = GND) 2 — IN (Negatif Giriş) 3 — OUT (−5 V) Dikkat: 79xx DPAK varyantlarında pin sırası sıkça 1: GND (tab), 2: IN, 3: OUT şeklindedir; üreticiye göre değişebilir. Kendi parçanızın datasheet’ini mutlaka kontrol edin. IN ve OUT uçlarına 0.1 µF seramik kondansatörleri yakın yerleşimle ekleyin. Girişe ilave 1–10 µF elektrolitik; çıkışa düşük ESR kondansatör kararlılığı artırır.
