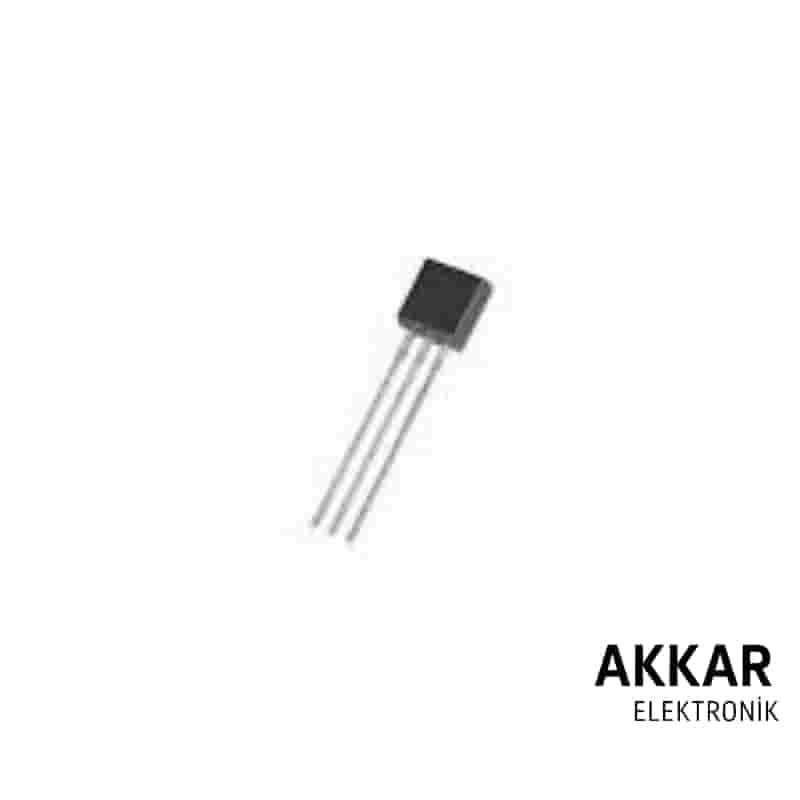

BC214 Transistör - PNP Tip, 45V 100mA, TO-92 Plastik Kılıf
BC214, düşük güçlü sinyal işleme devrelerinde yaygın olarak kullanılan PNP tipi genel amaçlı transistördür. TO-92 plastik kılıfı ile kompakt ve güvenilir bir yapıya sahip olan BC214, ses devreleri, anahtarlama sistemleri ve eğitim projelerinde sıklıkla tercih edilir.
Temel Teknik Özellikler
- Transistör Tipi: PNP
- Kolektör-Emetör Gerilimi (Vce): 45V
- Kolektör Akımı (Ic): 100mA
- Güç Dağılımı (Pd): 625 mW
- HFE (DC Akım Kazancı): 110 - 800 (sürüm tipine göre değişir: A, B, C)
- Geçiş Frekansı (fT): Yaklaşık 150 MHz
- Kılıf Tipi: TO-92 (plastik)
Kullanım Alanları
BC214, şu alanlarda güvenle kullanılabilir:
- Ses sinyal yükseltme devreleri
- Düşük güçlü anahtarlama devreleri
- Analog sinyal kontrol devreleri
- Hobi elektroniği ve eğitim kitleri
- Komplementer devrelerde NPN eşleniği ile (örneğin: BC109)
Avantajları
- Kompakt TO-92 kılıf ile yerden tasarruf
- Yüksek kazanç (hFE) seçenekleri (A, B, C serileri)
- Yaygın bulunabilirlik ve düşük maliyet
- Projelerde kolay monte edilebilir yapı
Pin Dizilimi (TO-92 Kılıf)
Transistör önden düz şekilde tutulduğunda pinler soldan sağa:
- 1. Pin: Collector
- 2. Pin: Base
- 3. Pin: Emitter
Sıkça Sorulan Sorular (SSS)
BC214 ile BC557 arasında fark var mı?
Evet. Her iki transistör de PNP tipidir ancak BC214 daha yüksek frekans performansına sahip olabilir ve belirli devrelerde tercih edilir. Pin dizilimleri farklılık gösterebilir; datasheet kontrolü önerilir.
BC214 hangi serilere sahiptir?
BC214 genellikle A, B ve C alt serileri ile sunulur. Bu seriler kazanç (hFE) aralıklarına göre ayrılır: A düşük, C yüksek kazançlıdır. Uygulama ihtiyacına göre seçim yapılmalıdır.
BC214 hangi transistörlerle değiştirilir?
Yaygın alternatifleri: BC556, 2N2907, BD140 (daha yüksek güç uygulamaları için). Ancak her alternatifte voltaj ve akım değerleri kontrol edilmelidir.
Bu transistör SMD versiyonuna sahip mi?
BC214 orijinal olarak bir TH (Through-Hole) bileşendir. Ancak fonksiyonel eşdeğeri olan PNP SMD transistörlerle (örneğin: BC857) devre uyumu sağlanabilir.
Stoklarınızda hangi BC214 serileri var?
Stok durumuna göre BC214A, BC214B, BC214C modelleri sunulabilir. Ürün detay sayfasında belirtilir; büyük miktarlı siparişler için iletişime geçebilirsiniz.
