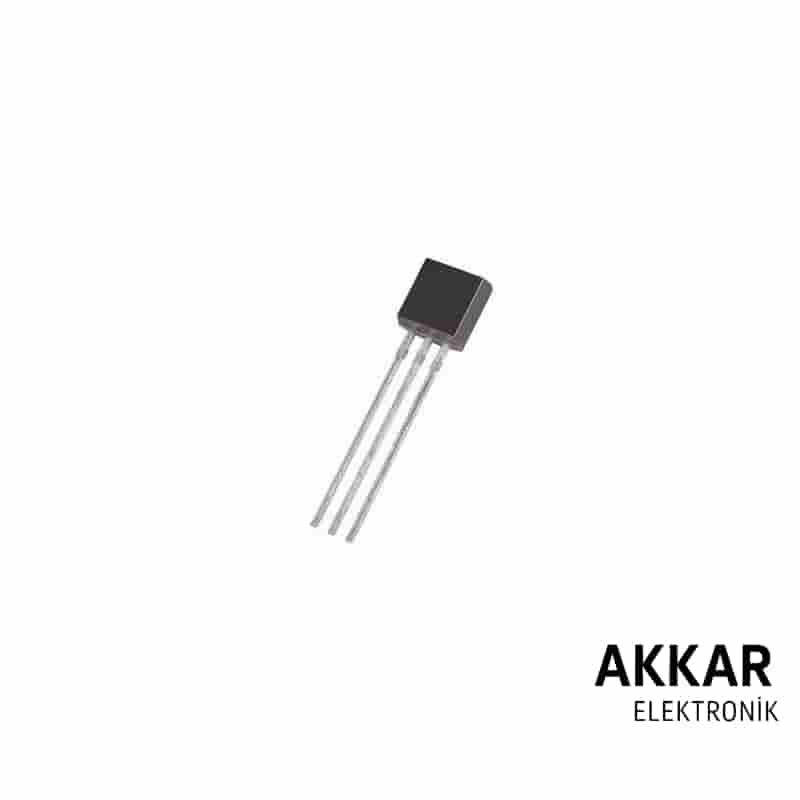

BC338 Transistör - NPN Tip, 25V 800mA, TO-92 Plastik Kılıf

BC338, düşük ve orta güçlü uygulamalarda yaygın olarak tercih edilen NPN tipi genel amaçlı transistör'dür. Kompakt TO-92 plastik kılıfı, 800mA’e kadar kolektör akımı taşıyabilmesi ve 25V’a kadar gerilim dayanımı ile ses yükselteçlerinden dijital anahtarlama devrelerine kadar geniş bir kullanım alanı sunar. Arduino, PIC, STM32 gibi mikrokontrolcü projelerinde sıklıkla kullanılır.

Teknik Özellikler

• Transistör Tipi: NPN
• Kolektör-Emetör Gerilimi (Vce): 25V
• Maksimum Kolektör Akımı (Ic): 800mA
• DC Akım Kazancı (hFE): 100 - 630 (varyanta göre A/B/C)
• Güç Dağılımı (Pd): 625 mW
• Geçiş Frekansı (fT): ~150 MHz
• Kılıf Tipi: TO-92 Plastik

Kullanım Alanları

• Ses amplifikatör devreleri
• LED, role, küçük DC motor sürücüleri
• Dijital anahtarlama uygulamaları
• Mikrokontrolcü çıkışları için yük sürücü
• Genel amaçlı yükseltici ve sinyal işleme

Avantajları

• 800mA'e kadar yüksek kolektör akımı taşıma yeteneği
• Kompakt TO-92 kılıf ile kolay montaj ve lehimleme
• Yüksek frekans ve anahtarlama performansı
• BC328 gibi PNP transistörlerle komplementer kullanıma uygundur

Pin Dizilimi (TO-92 Kılıf)

Transistör ön yüzünden düz tutulduğunda (yazılar size bakacak şekilde):

• 1. Pin: Collector
• 2. Pin: Base
• 3. Pin: Emitter

Sıkça Sorulan Sorular (SSS)

BC338 ile BC337 farkı nedir?

BC337 genellikle 45V’a kadar gerilim dayanımı sunarken, BC338 maksimum 25V Vce’ye sahiptir. Ancak BC338 daha yüksek frekanslarda çalışabilir ve aynı 800mA akım kapasitesine sahiptir. Gerilim ihtiyacınıza göre seçim yapılmalıdır.

BC338 hangi varyantlarla gelir?

BC338 üç ana varyanta sahiptir: BC338-16 (düşük kazanç), BC338-25 (orta kazanç) ve BC338-40 (yüksek kazanç). HFE değeri varyanta göre değişir: 100-630 arası.

BC338 hangi transistörlerle değiştirilebilir?

Alternatif olarak 2N2222, 2N3904, BD139 gibi NPN transistörler kullanılabilir. Ancak her zaman gerilim-akım ve pin dizilimi kontrol edilmelidir.

BC338 Arduino projelerinde kullanılır mı?

Evet. BC338, dijital çıkışlı mikrodenetleyici kartları ile uyumludur. Röle sürme, LED aydınlatma, motor kontrolü gibi birçok görevde güvenle kullanılabilir.

Komplementer (eş) PNP modeli nedir?

BC328, BC338’in komplementer PNP modelidir. Simetrik sürücü veya push-pull yükselteç devrelerinde birlikte kullanılabilirler.
