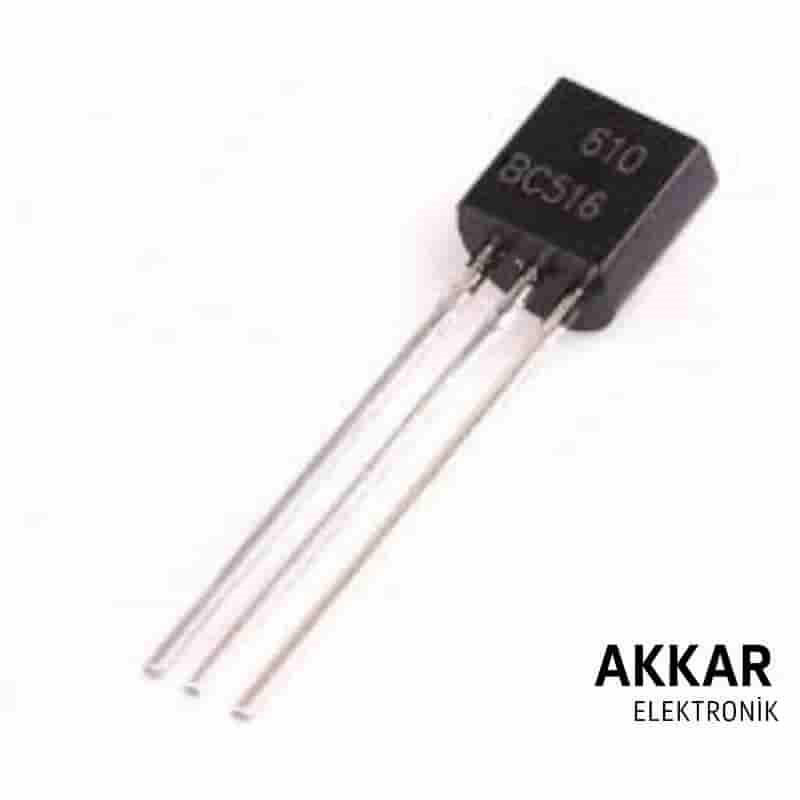

BC516 Transistör - PNP Darlington Tip, 80V 500mA, TO-92 Plastik Kılıf

BC516, düşük giriş akımıyla yüksek akım kazancı sunan PNP tipi Darlington transistör'dür. Yüksek kazançlı yapısı sayesinde sürücü akımı gereksinimini minimuma indirir. 80V’a kadar kolektör-emetör gerilim dayanımı ve 500mA’e kadar kolektör akımı ile ses, kontrol ve güç devrelerinde güvenle kullanılabilir. Kompakt TO-92 plastik kılıfı sayesinde her türlü projede rahat montaj imkânı sunar.

Teknik Özellikler

• Transistör Tipi: PNP (Darlington konfigürasyonlu)
• Kolektör-Emetör Gerilimi (Vce): 80V
• Kolektör Akımı (Ic): 500mA
• DC Akım Kazancı (hFE): 20.000’e kadar
• Güç Dağılımı (Pd): 625 mW
• Kılıf Tipi: TO-92 Plastik

Kullanım Alanları

• Düşük giriş akımıyla çalışan yük sürücü devreleri
• Ses amplifikatörleri ve sinyal yükselteçleri
• Dijital çıkışlı mikrodenetleyici kontrol devreleri
• Röle, LED, küçük motor kontrol sistemleri
• Güç yükseltici katmanlar

Avantajları

• Çok yüksek akım kazancı (Darlington yapısı)
• Düşük base akımı ile yüksek çıkış akımı kontrolü
• Geniş gerilim dayanımı (80V)
• Kompakt TO-92 yapısı ile kolay PCB montajı
• BC517 gibi NPN Darlington transistörlerle komplementer çalışabilir

Pin Dizilimi (TO-92 Kılıf)

Transistör ön yüzünden düz tutulduğunda (yazılar yukarı bakacak şekilde):

• 1. Pin: Emitter
• 2. Pin: Base
• 3. Pin: Collector

Sıkça Sorulan Sorular (SSS)

BC516 normal PNP transistörlerden farkı nedir?

BC516 bir Darlington transistördür; bu yapı iki transistörün iç içe bağlanmasıyla oluşur. Sonuç olarak çok yüksek akım kazancı sağlar (hFE 20.000+). Bu sayede çok düşük base akımıyla bile yüksek kolektör akımı kontrol edilebilir.

BC516 yerine hangi alternatifler kullanılabilir?

TIP125, MPSA64 gibi PNP Darlington transistörler belirli devrelerde alternatif olabilir. Ancak her zaman voltaj-akım limitleri ve pin dizilimi kontrol edilmelidir.

BC516 ile hangi NPN transistör komplementerdir?

BC517 adlı NPN Darlington transistör, BC516’nın komplementeridir. Push-pull devrelerde, simetrik sürücülerde birlikte kullanılabilirler.

BC516 Arduino ile kullanılabilir mi?

Evet. BC516 çok düşük base akımı gerektirdiği için Arduino, PIC, STM32 gibi düşük çıkış akımı sağlayan mikrodenetleyici kartlarıyla doğrudan sürülebilir. Röle, LED şerit veya motor gibi yüklerin kontrolünde uygundur.

Stoklarınızda BC516 sürekli mevcut mu?

BC516 modelimiz düzenli olarak stoklarımızda yer almaktadır. Yüksek talepler ve proje bazlı ihtiyaçlar için bizimle iletişime geçebilirsiniz.

Neden Akkar Elektronik?

• Yüzlerce çeşit transistör ve entegre stokta
• Hızlı gönderim ve güvenli paketleme
• Teknik destek, danışmanlık ve uygun fiyat
• Bireysel ve endüstriyel projelere özel çözümler

BC516 transistör, yüksek kazançlı uygulamalar için güçlü, kompakt ve güvenilir bir tercihtir. Projelerinizi bir üst seviyeye taşımak için şimdi sepete ekleyin ve siparişinizi oluşturun!
