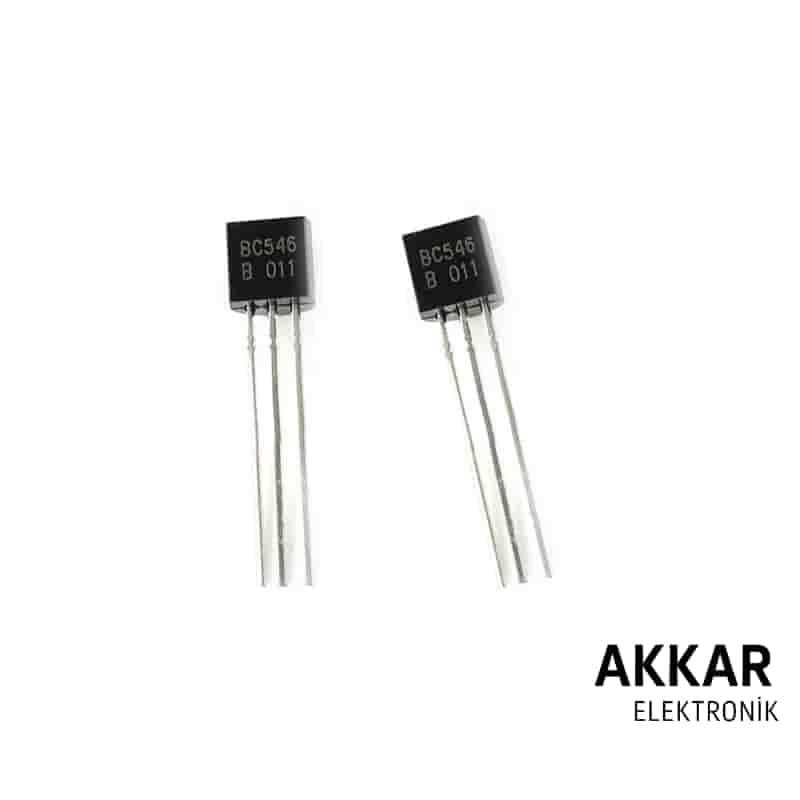

BC546 Transistör - NPN Tip, 65V 100mA, TO-92 Plastik Kılıf

BC546, düşük güçlü sinyal işleme ve anahtarlama uygulamaları için ideal bir NPN tipi bipolar junction transistör (BJT)'dür. 65V'a kadar kolektör-emetör gerilimi ve 100mA kolektör akımı kapasitesiyle, özellikle hassas sinyal devrelerinde, ses yükselteçlerinde ve dijital kontrol sistemlerinde güvenle kullanılabilir. Kompakt TO-92 plastik kılıf sayesinde küçük boyutlu projelerde de rahatlıkla tercih edilir.

Teknik Özellikler

• Transistör Tipi: NPN
• Kolektör-Emetör Gerilimi (Vce): 65V
• Kolektör Akımı (Ic): 100mA
• DC Akım Kazancı (hFE): 110 – 800 (BC546A, B, C varyantlarına göre)
• Güç Dağılımı (Pd): 500 mW
• Geçiş Frekansı (fT): 150 MHz
• Kılıf Tipi: TO-92 Plastik

Kullanım Alanları

• Ses ve sinyal yükseltici devreleri
• Genel amaçlı anahtarlama uygulamaları
• Düşük frekanslı osilatör ve filtre devreleri
• Mikrokontrolcü destekli sensör okuma ve sürücü devreleri
• Elektronik eğitim setleri ve hobi projeleri

Avantajları

• Yüksek gerilim dayanımı (65V)
• Çeşitli hFE aralıkları ile uygulamaya özel kazanç seçimi
• TO-92 plastik kılıf ile kolay montaj
• Uygun fiyatlı ve güvenilir komponent
• BC556 ile komplementer olarak kullanılabilir

Pin Dizilimi (TO-92 Kılıf)

Transistör yazıları yukarı gelecek şekilde düz tutulduğunda:

• 1. Pin: Collector
• 2. Pin: Base
• 3. Pin: Emitter

Sıkça Sorulan Sorular (SSS)

BC546 ile BC547 arasında fark nedir?

Her iki transistör de NPN tipidir. En temel fark BC546'nın daha yüksek gerilim dayanımına (65V) sahip olmasıdır. BC547 ise 45V ile sınırlıdır. Daha yüksek voltajlı devrelerde BC546 tercih edilmelidir.

BC546 hangi varyantlara sahiptir?

BC546 serisi üç farklı varyantla sunulur: BC546A (hFE: 110-220), BC546B (200-450), BC546C (420-800). Uygulama türüne göre kazanç değeri seçilebilir.

BC546 hangi transistörlerle değiştirilebilir?

Alternatif olarak BC547, 2N3904, 2N2222 gibi NPN transistörler kullanılabilir. Ancak maksimum gerilim ve kazanç değerlerine dikkat edilmelidir.

Arduino ile kullanılabilir mi?

Evet. BC546, Arduino veya benzeri mikrodenetleyiciler ile düşük akım kontrollü devrelerde rahatlıkla kullanılabilir. Özellikle sinyal yükselteçleri ve düşük güçlü sürücüler için uygundur.

Komplementer (eş) transistörü nedir?

BC556, BC546’nın komplementer (PNP tipi) karşılığıdır. Simetrik amplifikatör veya push-pull yapılarında birlikte kullanılabilirler.

Neden Akkar Elektronik?

• Yüzlerce çeşit transistör ve elektronik bileşen
• Güvenilir tedarik, hızlı kargo, uygun fiyat
• Teknik danışmanlık ve mühendislik desteği
• Bireysel ve kurumsal alımlara özel çözümler

BC546 transistör, güvenilir, kompakt ve performanslı bir seçimdir. Projelerinizi bir adım ileri taşımak için şimdi sepete ekleyin ve hemen sipariş verin!
