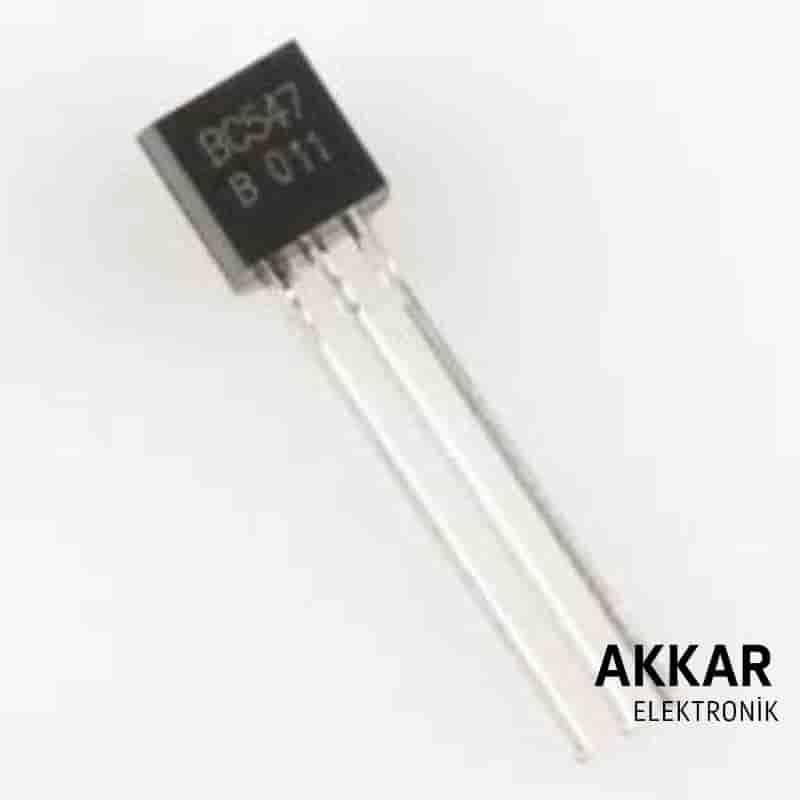

BC547 Transistör - NPN Tip, 45V 100mA, TO-92 Plastik Kılıf

BC547, düşük güçlü sinyal işleme ve genel amaçlı anahtarlama uygulamalarında yaygın olarak kullanılan NPN tipi bipolar transistör'dür. 45V gerilim ve 100mA akım kapasitesi ile ses yükselteçlerinden mikrodenetleyici kontrollü sürücülere kadar birçok devrede güvenle kullanılabilir. Kompakt TO-92 kılıf yapısı sayesinde hem prototipleme hem de son ürün uygulamaları için idealdir.

Teknik Özellikler

• Transistör Tipi: NPN
• Maksimum Kolektör-Emetör Gerilimi (Vce): 45V
• Maksimum Kolektör Akımı (Ic): 100mA
• DC Akım Kazancı (hFE): 110 - 800 (A, B, C varyantlarına göre)
• Geçiş Frekansı (fT): 150 MHz
• Güç Dağılımı (Pd): 500 mW
• Kılıf Tipi: TO-92 (plastik)

Kullanım Alanları

• Ses yükseltici (audio amplifier) devreleri
• Dijital anahtarlama ve role kontrol devreleri
• Mikrokontrolcü (Arduino, PIC, STM32 vb.) çıkış güçlendirici
• Hobi elektroniği ve eğitim projeleri
• LED, röle, küçük motor sürücü devreleri

Avantajları

• Yaygın bulunabilirlik ve düşük maliyet
• Kolay montaj için TO-92 plastik kılıf
• Farklı kazanç varyantları ile uygulamaya özel seçim
• Çok sayıda uygulamayla uyumlu, genel amaçlı yapı
• Komplementer PNP transistörü BC557 ile birlikte kullanılabilir

Pin Dizilimi (TO-92 Kılıf)

Transistör düz şekilde tutulduğunda (yazılar size bakacak şekilde):

• 1. Pin: Collector
• 2. Pin: Base
• 3. Pin: Emitter

Sıkça Sorulan Sorular (SSS)

BC547 ile BC546 farkı nedir?

BC546, BC547’ye göre daha yüksek gerilim dayanımına (65V) sahiptir. BC547 ise 45V'a kadar çalışır. Gerilim ihtiyacınıza göre seçim yapmalısınız.

BC547 hangi varyantlara sahiptir?

Üç ana varyant bulunur: BC547A (hFE: 110–220), BC547B (hFE: 200–450), BC547C (hFE: 420–800). Daha yüksek kazançlı devrelerde C tipi tercih edilir.

BC547 hangi transistörlerle değiştirilebilir?

2N3904, 2N2222, BC337 gibi NPN transistörler bazı uygulamalarda alternatif olabilir. Ancak akım, gerilim ve kazanç değerleri dikkatle kontrol edilmelidir.

BC547 Arduino ile uyumlu mu?

Evet. BC547, Arduino gibi mikrodenetleyici platformlarıyla düşük güçlü yüklerin sürülmesi için uygundur. Özellikle LED, röle gibi elemanların kontrolü için kullanılır.

BC547’nin PNP komplementeri hangisidir?

BC557 transistörü, BC547’nin PNP komplementeridir. Simetrik yükseltici devrelerde birlikte kullanılırlar.

Neden Akkar Elektronik?

• Geniş stok, hızlı kargo ve uygun fiyat garantisi
• Teknik danışmanlık ve mühendislik desteği
• Bireysel ve kurumsal müşterilere özel çözümler
• Kaliteli ürün ve müşteri memnuniyeti odaklı hizmet

BC547 transistör, elektronik projeleriniz için güvenilir, uygun fiyatlı ve kolay entegre edilebilir bir çözümdür. Hemen sepete ekleyin ve siparişinizi oluşturun!
