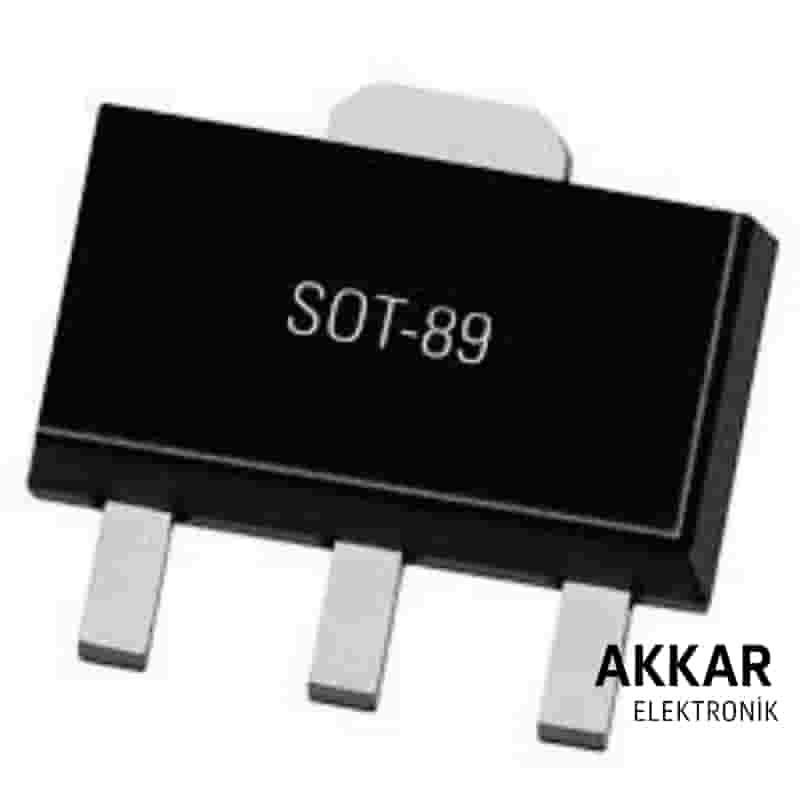

BCX54 NPN Genel Amaçlı Transistör

BCX54 transistörü, düşük güçlü anahtarlama ve yükselteç uygulamaları için tasarlanmış, SOT-89 paketinde sunulan bir NPN tipi bipolar jonksiyon transistördür (BJT). Kompakt yapısı, yüksek güvenilirliği ve endüstriyel standartlara uygunluğu ile elektronik projelerde sıkça tercih edilir.

Teknik Özellikler

• Transistör Tipi: NPN
• Kolektör-Emiter Gerilimi (Vce): 45V
• Kolektör Akımı (Ic): 0.1A
• Toplam Güç Dağılımı (Ptot): 0.5W
• DC Akım Kazancı (hFE): 100-250
• Paket Tipi: SOT-89 (Yüzey montaj - SMD)
• Çalışma Sıcaklığı: -65°C ile +150°C

Kullanım Alanları

• Genel amaçlı sinyal yükselteçleri
• Düşük güçlü anahtarlama uygulamaları
• Elektronik devrelerde kontrol birimleri
• SMD tip baskı devrelerde yer tasarrufu sağlama

Avantajları

• Yüzey montaj (SMD) uyumluluğu sayesinde üretimde kolaylık
• Geniş çalışma sıcaklık aralığıyla endüstriyel ortamlara uygunluk
• Düşük güç tüketimi ve yüksek performans

Sıkça Sorulan Sorular (SSS)



BCX54 hangi devrelerde kullanılır?



BCX54, genellikle sinyal yükseltici devrelerde, küçük akım kontrol devrelerinde ve düşük güçlü anahtarlama uygulamalarında tercih edilir.



SMD paketi ile montaj nasıl yapılır?



BCX54, SOT-89 paketindedir ve lehimleme işlemi reflow veya sıcak hava ile yapılabilir. SMD lehimleme konusunda deneyimli değilseniz profesyonel destek almanız önerilir.



BCX54 yerine hangi transistörler kullanılabilir?



Benzer özelliklerde olan BCX55 ve BCX56 gibi transistörler alternatif olarak değerlendirilebilir, ancak her projenin gereksinimi farklı olduğundan birebir karşılaştırma yapılmalıdır.
