CD40106BE, içinde 6 adet bağımsız Schmitt Trigger tabanlı invertör (tersleyici) barındıran, CMOS teknolojisiyle üretilmiş bir lojik entegredir. Girişteki analog sinyalleri dijital hale getirerek, sinyal kararlılığını artırır ve parazitli ortamlarda güvenilir çalışma sağlar. Bu özelliği ile özellikle sensör okuyucuları, PWM sinyal oluşturucuları ve zamanlayıcı devrelerinde yaygın şekilde tercih edilir.

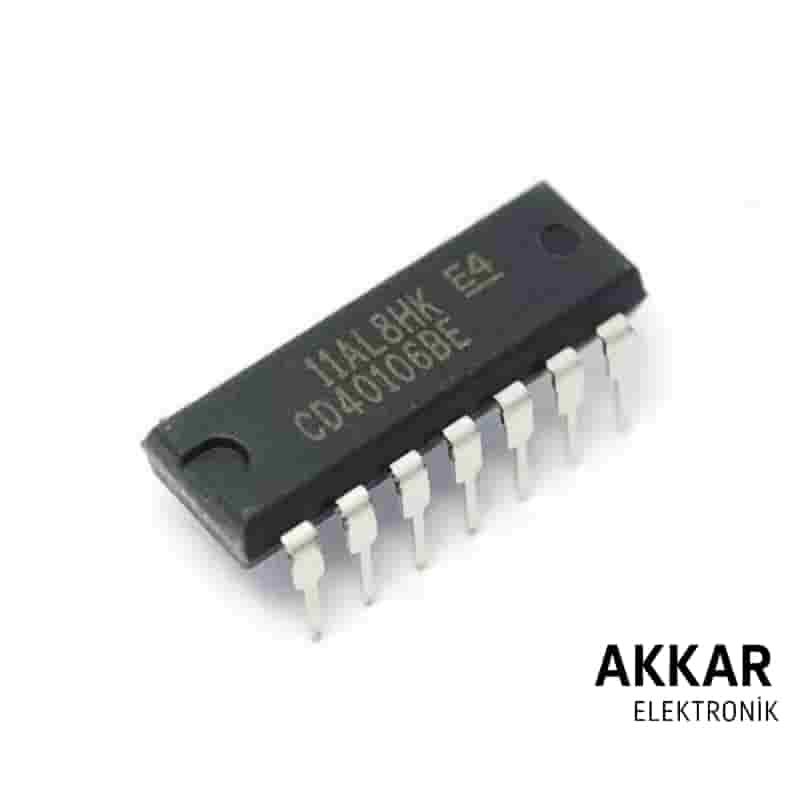

CD40106BE CMOS Hex Schmitt-Triggers Inverters
CD40106BE, geleneksel lojik invertörlerden farklı olarak, Schmitt Trigger özelliği ile belirli bir eşik gerilim seviyesinin altında ve üstünde değişen girişlere tepki verir. Bu sayede, yavaş yükselen veya parazitli analog sinyalleri temiz dijital sinyallere dönüştürerek hatasız lojik işlemler sağlar.
Her biri bağımsız çalışan 6 invertör kapısı, tek bir entegre üzerinde yüksek entegrasyon ve düşük enerji tüketimi sunar. DIP-14 paket formu, prototipleme ve kalıcı devre uygulamaları için idealdir.
✅ 6 Adet Bağımsız Schmitt Trigger Inverter: Her biri ayrı kontrol noktası olarak kullanılabilir.
✅ Parazitli Sinyallere Karşı Dayanıklı: Analog sinyalleri kararlı dijital sinyallere çevirir.
✅ CMOS Teknolojisi: Düşük güç tüketimi, yüksek giriş empedansı.
✅ Geniş Çalışma Voltajı: 3V ila 15V arasında esnek çalışma.
✅ Gürültü Bağışıklığı: Kararsız sinyalleri yok sayarak güvenilir çıkış üretir.
✅ Kolay Montaj (DIP-14): Breadboard ve lehimli devrelerde kolay kullanım.
⚙️ Kullanım Alanları
✔️ Sensör çıkış stabilizasyonu
✔️ Analog sinyal dijitalleştirme
✔️ Debounce (zıplama önleyici) devreleri
✔️ PWM sinyal üretimi ve dalga şekillendirme
✔️ Giriş sinyali şekillendirme devreleri
✔️ Robotik ve gömülü sistem uygulamaları
