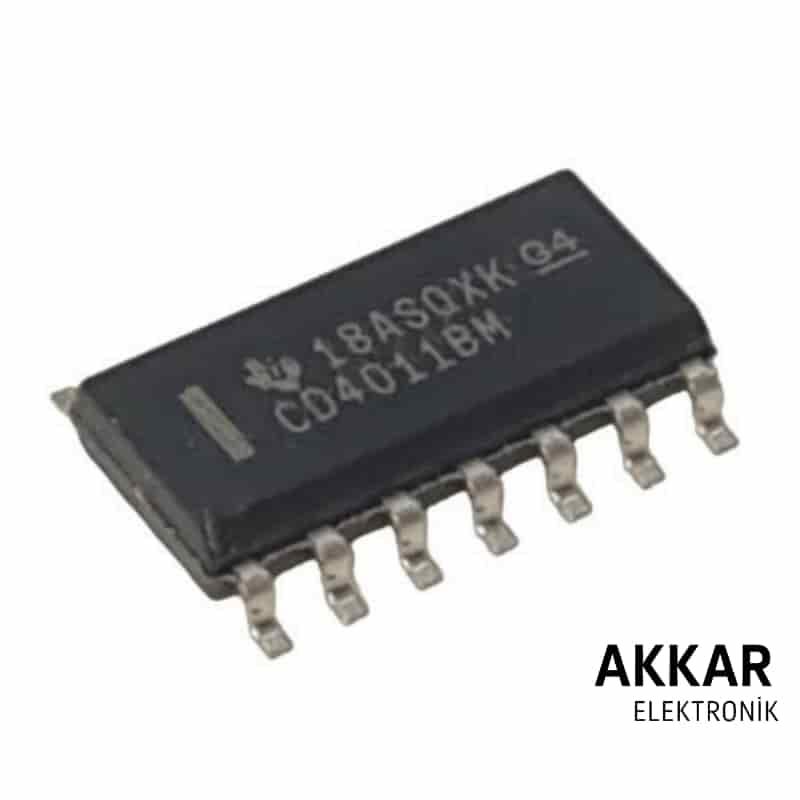

CD4011 DIP-14, CMOS teknolojisiyle üretilmiş dört adet 2 girişli NAND kapısı içeren dijital bir lojik entegredir. Yüksek empedanslı girişleri, düşük güç tüketimi ve geniş çalışma gerilimi aralığı ile hem temel eğitim uygulamalarında hem de endüstriyel elektronik projelerde yaygın olarak kullanılır. NAND (NOT AND) kapısı, dijital sistemlerin temel yapı taşlarından biridir.
CD4011 DIP-14 NAND kapı entegresi, dijital elektronik projelerinde sıkça kullanılan, dört adet bağımsız NAND kapısından oluşan kompakt ve verimli bir CMOS entegredir. Geniş çalışma gerilimi ve düşük güç tüketimi sayesinde batarya destekli sistemlerde bile verimli çalışır. Eğitim, prototipleme ve üretim uygulamalarında NAND kapılarının temel fonksiyonlarını kullanmak isteyen kullanıcılar için ideal bir bileşendir.
CD4011, alarm sistemlerinden zamanlayıcı devrelerine kadar birçok farklı projede güvenilir performans sağlar. Kullanımı kolay, ekonomik ve yüksek performanslı bir lojik entegre çözümüdür.
Mantık Fonksiyonu: 4 x 2-Girişli NAND Kapısı
Paket Tipi: DIP-14 (Dual Inline Package)
Besleme Gerilimi: 3V – 15V (tipik: 5V, 9V, 12V)
Çıkış Akımı: ±10mA (maksimum)
Çalışma Sıcaklığı: -55°C ile +125°C
Mantık Ailesi: CMOS
Giriş Empedansı: Yüksek
Gürültü Bağışıklığı: CMOS uyumlu
Dijital lojik tasarımlar
Alarm ve kontrol sistemleri
Zamanlama ve sıralama devreleri
Mantıksal karar devreleri
Eğitim kitleri ve prototipleme devreleri
Mikrodenetleyici destekli sistemler
Enerji Verimliliği: CMOS teknolojisi sayesinde düşük güç tüketimi
Geniş Gerilim Uyumluluğu: 3V – 15V arasında esnek çalışma
Kolay Uygulama: Standart DIP-14 paketi breadboard ve lehimleme için idealdir
Güvenilirlik: Yüksek sıcaklık toleransı ve kararlı çalışma
Eğitim Dostu: Temel dijital mantık eğitimi için idealdir
