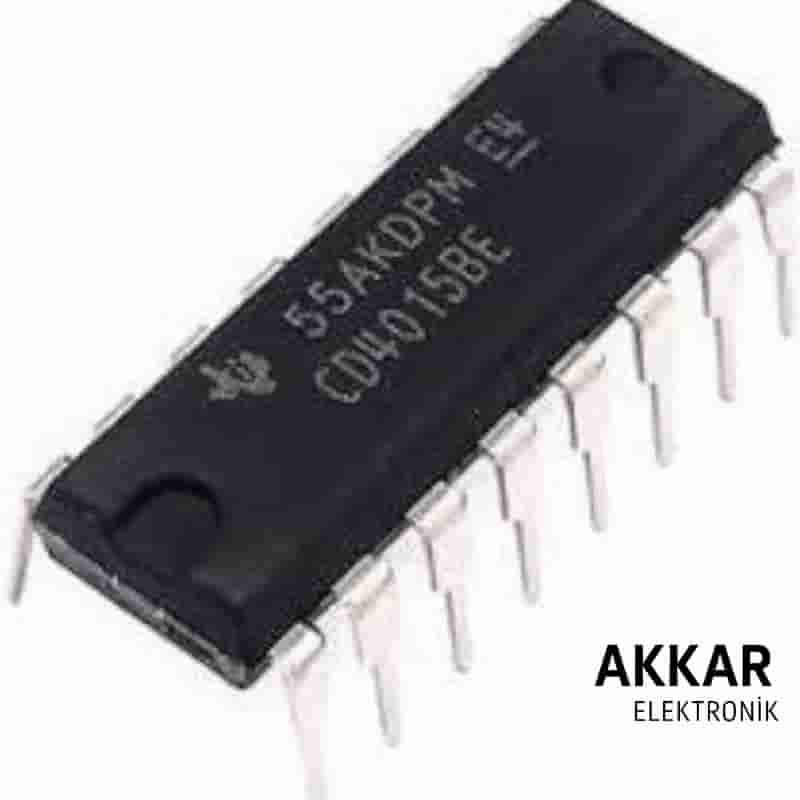

CD4015 DIP-16, CMOS teknolojisi ile üretilmiş, iki adet bağımsız 4-bit shift register (kayan kayıt) içeren dijital bir entegredir. Seri veri girişlerini paralel veya seri çıkışlara dönüştürme özelliği sayesinde, veri yönlendirme, bellek genişletme ve zamanlama işlemlerinde önemli bir rol oynar. Pozitif kenar tetiklemeli flip flop yapısı ile çalışır.
CD4015 DIP-16 shift register entegresi, dijital elektronik projelerde veri akışını yönetmek ve sinyalleri zamanlamak için kullanılan, iki adet bağımsız 4-bit seri girişli shift register içeren bir CMOS entegredir. Hem seri hem paralel çıkış sunması, onu LED dizileri, sinyal işleme devreleri ve mikrodenetleyici destekli sistemlerde ideal bir tercih haline getirir.
Geniş çalışma gerilimi ve düşük güç tüketimi özellikleriyle hem prototipleme hem de profesyonel devre tasarımlarında güvenle kullanılabilir. Eğitim ve uygulamalı öğrenim projelerinde sıklıkla tercih edilir.
Fonksiyon: 2 x 4-bit Serial-In, Serial/Parallel-Out Shift Register
Paket Tipi: DIP-16 (Dual Inline Package)
Çalışma Gerilimi: 3V – 15V
Çalışma Sıcaklığı: -55°C ile +125°C
Veri Girişi: Seri (Serial In)
Veri Çıkışı: Seri ve Paralel (Serial/Parallel Out)
Mantık Ailesi: CMOS
Giriş Empedansı: Yüksek
Veri genişletme uygulamaları
Mikrodenetleyici çıkış genişletme devreleri
LED dizileri ve display kontrol sistemleri
Sinyal tamponlama ve sıralı veri işleme
Sayıcılar ve zamanlama devreleri
Eğitim ve deney setleri
Çift Bağımsız Shift Register: Tek bir entegrede iki ayrı 4-bit register sayesinde çoklu kanal uygulamalarına uygundur.
Seri ve Paralel Çıkışlar: Genişletilmiş uygulama esnekliği sağlar.
Düşük Güç Tüketimi: CMOS mimarisi sayesinde enerji tasarrufu sunar.
Geniş Gerilim Uyumluluğu: 3V – 15V aralığında kararlı çalışma sağlar.
Kolay Devre Uygulaması: DIP-16 formatı ile breadboard ve lehimleme projelerine uygundur.
