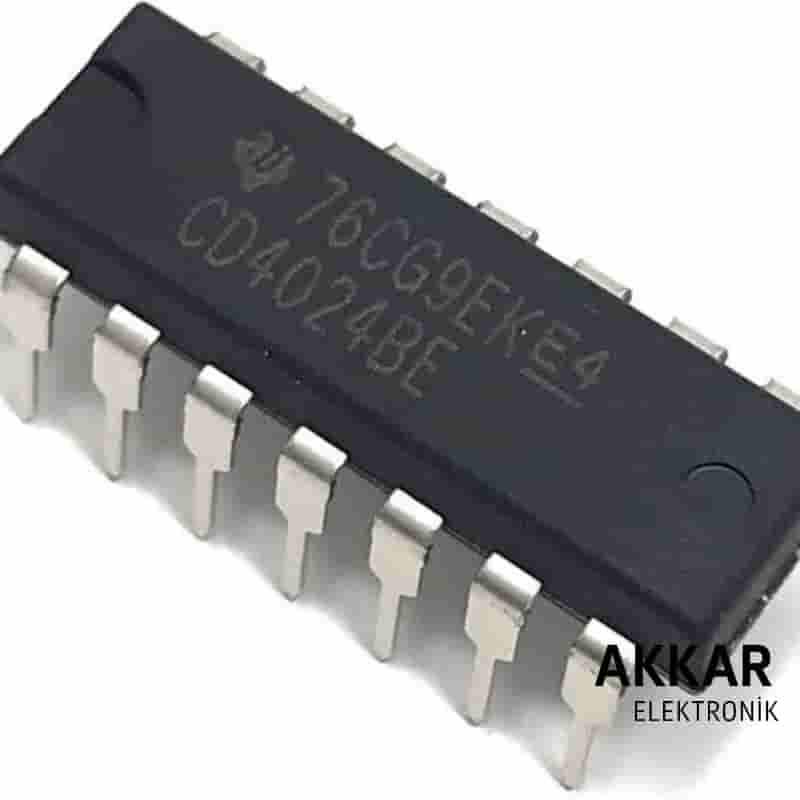

CD4024 DIP-14, CMOS teknolojisi ile üretilmiş, 7-bit ikili (binary) sayıcı ve frekans bölücü entegre devresidir. Pozitif kenar tetiklemeli saat (clock) girişine sahip olan bu entegre, giriş darbesini algılayarak her çıkışta bir öncekinin yarı frekansında çıkış üretir. Bu özelliği sayesinde frekans bölme ve dijital sayaç uygulamaları için mükemmel bir çözümdür.
CD4024 DIP-14 entegresi, dijital sinyallerin sayılması, işlenmesi ve frekansının düşürülmesi için geliştirilmiş bir 7-bit sayıcı ve frekans bölücü entegredir. Saat girişine uygulanan her tetikleme darbesi ile birlikte çıkışlar bir sonraki adıma geçer ve dijital zamanlama işlemlerinde yüksek hassasiyet sunar.
LED sıralama devreleri, frekans bölücü sistemler, zaman gecikmeli işlemler ve temel sayaç uygulamaları için ideal olan bu entegre, geniş voltaj desteği ve düşük güç tüketimi ile öne çıkar. Hem profesyonel hem de eğitim amaçlı devrelerde güvenle tercih edilebilir.
Fonksiyon: 7-Bit Binary Ripple Counter
Paket Tipi: DIP-14 (Dual Inline Package)
Çalışma Gerilimi: 3V – 15V (Tipik: 5V, 9V, 12V)
Çıkışlar: Q1–Q7 (her biri bir öncekinin yarı frekansı)
Tetikleme: Pozitif kenar tetiklemeli
Reset Girişi: Aktif yüksek
Çalışma Sıcaklık Aralığı: -55°C ile +125°C
Mantık Ailesi: CMOS
Dijital sayaç uygulamaları
Frekans bölme devreleri
Zamanlayıcı ve gecikme devreleri
Dijital sıralayıcı sistemleri
Eğitim ve prototipleme projeleri
Osilatör çıkış bölücüleri
7 Bitlik Çıkış: Geniş aralıkta sayma ve bölme kapasitesi
Düşük Güç Tüketimi: CMOS mimarisi ile enerji verimliliği
Geniş Gerilim Uyumluluğu: 3V – 15V arasında esnek çalışma
Kolay Uygulama: DIP-14 paketi ile breadboard ve lehimleme için uygundur
Hassas Frekans Kontrolü: Her çıkış bir öncekinin yarısı kadar frekans üretir
