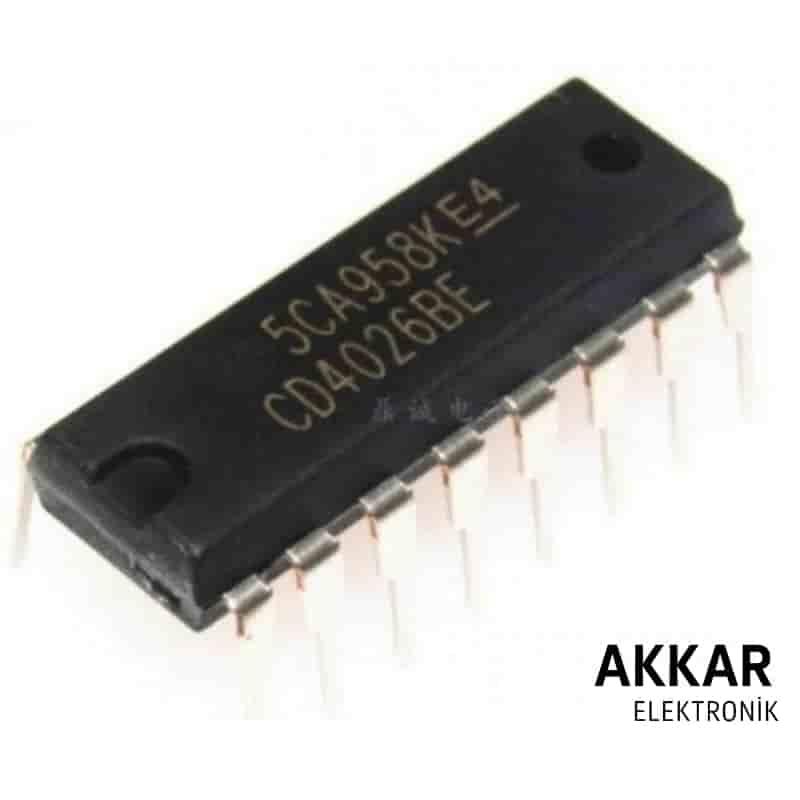

CD4026 DIP-16, CMOS teknolojisi ile üretilmiş, 7 segment display sürücülü onluk (decimal) sayıcı ve frekans bölücü entegredir. Sayısal veri göstergelerinde sıklıkla kullanılan bu entegre, girişine uygulanan saat darbelerini 0’dan 9’a kadar sayar ve bu bilgiyi doğrudan 7 segment LED display’e sürülebilecek şekilde çıkışa aktarır.
CD4026 DIP-16 sayıcı ve bölücü entegresi, saat sinyallerini algılayarak onluk (0–9) sayma işlemi yapan ve bu sayısal değeri doğrudan 7 segment LED display’e aktarabilen gelişmiş bir CMOS entegredir. Saat (clock) girişine gelen her pozitif darbe ile bir sonraki rakam görüntülenir.
Display sürücü özelliği sayesinde mikrodenetleyici veya ek bir sürücü entegreye gerek kalmadan doğrudan görsel çıktı alınabilir. Eğitim kitlerinden endüstriyel sayaçlara kadar geniş uygulama alanı sunar. Kullanımı kolay, ekonomik ve çok yönlü bir çözümdür.
Fonksiyon: 0–9 arası onluk sayıcı ve 7 segment display sürücü
Paket Tipi: DIP-16 (Dual Inline Package)
Çalışma Gerilimi: 3V – 15V (Tipik: 5V, 9V, 12V)
Çıkışlar: a, b, c, d, e, f, g (7 segment LED segmentleri için)
Ek Çıkışlar: Carry Out (CO), Ripple Blanking Input/Output (BI/RBO)
Tetikleme: Pozitif kenar tetiklemeli saat (clock) girişi
Reset ve Disable girişleri: Mevcut
Mantık Ailesi: CMOS
Çalışma Sıcaklığı: -55°C ile +125°C
Sayısal sayaç uygulamaları
7 segment LED display kontrollü göstergeler
Zamanlayıcılar ve frekans sayaçları
Eğitim ve prototipleme kartları
Otomatik sayma ve sıralama sistemleri
Display Sürücülü Sayıcı: Harici sürücüye ihtiyaç olmadan 7 segment ekran kontrolü
0–9 Arası Doğrudan Sayım: Onluk (decimal) sayaç özelliği
Düşük Güç Tüketimi: CMOS mimarisi ile enerji verimliliği
Geniş Voltaj Uyumluluğu: 3V – 15V arası esnek çalışma
Kolay Montaj: DIP-16 paketi breadboard ve PCB için uygundur
