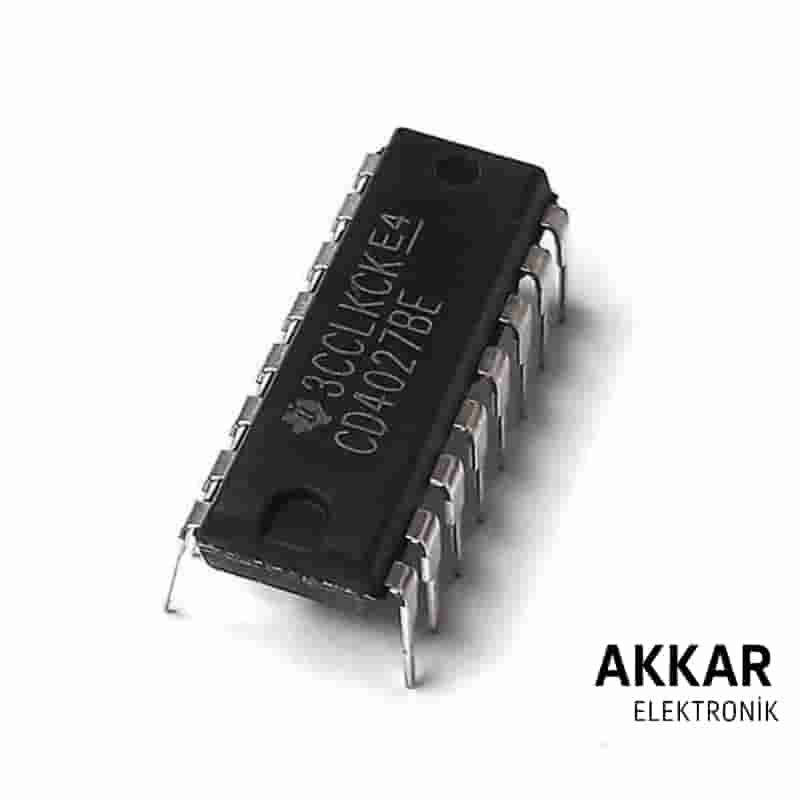

CD4027 DIP-16, CMOS teknolojisi ile üretilmiş, iki adet bağımsız JK tipi flip flop içeren dijital entegre devredir. Her flip flop; J ve K girişlerine, Clock (saat), Set ve Reset kontrol pinlerine ve iki çıkışa (Q ve Q̅) sahiptir. Bu yapı sayesinde senkron sayıcılar, bellek elemanları, kontrol devreleri ve zamanlayıcı uygulamalarında sıklıkla tercih edilir.
CD4027 DIP-16 JK flip flop entegresi, dijital kontrol ve zamanlama devrelerinde temel yapı taşı olarak kullanılan, çift flip flop içeren yüksek güvenilirlikli bir CMOS bileşenidir. Her bir flip flop, asenkron set/reset girişleri ve senkron clock kontrolü ile çalışır. Bu sayede senkron sayaç, hafıza hücresi veya dijital kontrol sistemlerinde güvenle kullanılabilir.
Kolay montaj imkanı sunan DIP-16 paket yapısı sayesinde hem profesyonel elektronik projelerde hem de eğitim amaçlı uygulamalarda ideal bir tercihtir. Kararlı çalışması ve geniş sıcaklık/voltaj uyumluluğu ile sağlam bir dijital lojik çözümüdür.
Fonksiyon: 2 x JK-Tipi Master-Slave Flip Flop
Paket Tipi: DIP-16 (Dual Inline Package)
Çalışma Gerilimi: 3V – 15V (Tipik: 5V, 9V, 12V)
Çıkışlar: Q ve Q̅ (ters çıkış)
Kontrol Girişleri: Clock (pozitif kenar), Set, Reset
Mantık Ailesi: CMOS
Çalışma Sıcaklığı: -55°C ile +125°C
Düşük Güç Tüketimi: CMOS mimarisi ile
Senkron sayıcı devreleri
Zamanlayıcı ve sıralama devreleri
Veri saklama ve kontrol sistemleri
Osilatör ve frekans bölme uygulamaları
Eğitim ve prototipleme projeleri
Çift Flip Flop: Tek entegrede iki bağımsız JK flip flop
Yüksek Esneklik: Set, reset ve saat kontrollü yapısı ile geniş uygulama alanı
Geniş Gerilim Uyumluluğu: 3V – 15V arasında esnek çalışma imkânı
Düşük Güç Tüketimi: CMOS mimarisi ile verimli enerji kullanımı
Kolay Devre Montajı: DIP-16 paketi ile breadboard ve lehim uygulamaları için ideal
