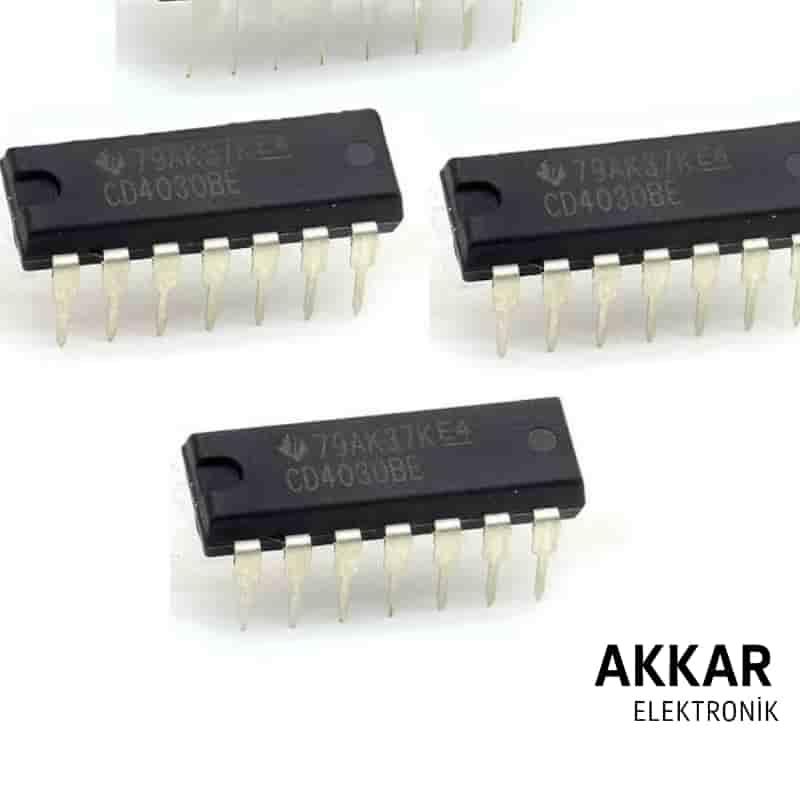

CD4030 DIP-14, CMOS teknolojisi ile üretilmiş dört adet 2 girişli XOR (Exclusive-OR) kapısı içeren dijital lojik entegredir. Her kapı bağımsız çalışır ve dijital sistemlerde veri karşılaştırma, eşlik kontrolü ve mantıksal işlemler gibi temel fonksiyonları gerçekleştirmek için kullanılır. XOR kapıları, yalnızca girişlerden biri 1 olduğunda çıkış verir, bu sayede özel kontrol ve kıyaslama işlemleri yapılabilir.
CD4030 DIP-14 entegresi, 4 adet bağımsız XOR kapısından oluşan dijital bir lojik entegredir. Dijital elektronik devrelerde veri karşılaştırma, hata kontrolü ve mantıksal veri işleme gibi kritik işlemlerde temel görevleri üstlenir. XOR kapılarının özel mantığı sayesinde yalnızca farklı girişlerde aktif çıkış sağlar, bu da hata algılama ve veri şifreleme uygulamaları için idealdir.
Kolay montaj için DIP-14 pakette sunulan CD4030 entegresi, hem profesyonel uygulamalarda hem de eğitim setlerinde yaygın olarak tercih edilir.
Fonksiyon: 4 x 2-Girişli XOR (Exclusive-OR) Kapısı
Paket Tipi: DIP-14 (Dual Inline Package)
Çalışma Gerilimi: 3V – 15V
Çıkış Akımı: ±10mA (maksimum)
Mantık Ailesi: CMOS
Çalışma Sıcaklık Aralığı: -55°C ile +125°C
Yüksek Giriş Empedansı: Evet
Gürültü Bağışıklığı: CMOS uyumlu yüksek kararlılık
Dijital veri karşılaştırma devreleri
Eşlik (parity) üretimi ve kontrolü
Şifreleme ve mantıksal kontrol sistemleri
Zamanlama ve senkronizasyon devreleri
Mikrodenetleyici destekli projeler
Eğitim ve prototipleme uygulamaları
XOR Fonksiyonuna Özgü Kullanım: Özel kıyaslama ve kontrol işlemleri için idealdir
Düşük Güç Tüketimi: CMOS yapısı sayesinde enerji verimliliği sağlar
Geniş Gerilim Uyumluluğu: 3V – 15V arası kararlı çalışma sağlar
Kolay Entegrasyon: DIP-14 paketi ile breadboard ve lehimleme için uygundur
Yüksek Güvenilirlik: Geniş sıcaklık aralığı ve düşük parazit hassasiyeti
