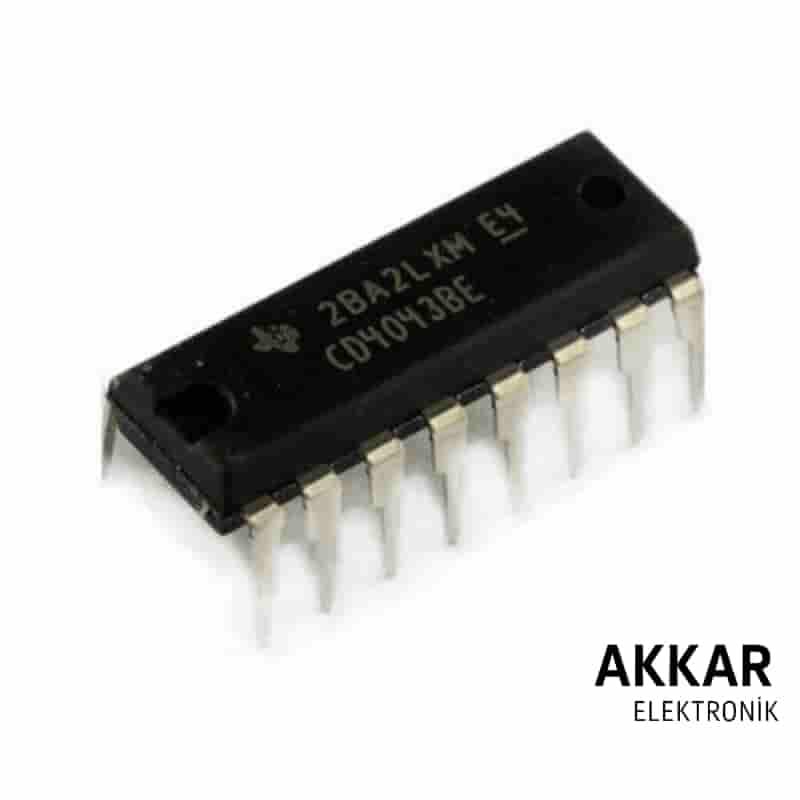

CD4043 DIP-16, CMOS teknolojisi ile üretilmiş, dört adet bağımsız 3 girişli RS latch (set-reset kilitleyici) içeren dijital entegredir. Her latch devresi Set (S), Reset (R) ve Enable (E) girişlerine sahiptir ve Q ile Q̅ olmak üzere iki çıkış üretir. Veri saklama, kontrol ve sıralama işlemlerinde yaygın olarak kullanılır.
CD4043 DIP-16 latch entegresi, dijital sistemlerde veri saklama ve kontrol görevlerini gerçekleştiren, dört adet bağımsız RS latch devresi içeren bir CMOS entegredir. Her latch devresi Set, Reset ve Enable girişlerine sahiptir ve uygulamalarda yüksek kontrol hassasiyeti sunar.
Zamanlama ve kontrol sistemlerinde, mikrodenetleyici destekli uygulamalarda ve sayısal lojik tasarımlarında kullanılan CD4043, hem eğitim hem de profesyonel projeler için güvenilir bir çözümdür.
Fonksiyon: 4 x RS Latch (3 girişli: Set, Reset, Enable)
Paket Tipi: DIP-16 (Dual Inline Package)
Çalışma Gerilimi: 3V – 15V (Tipik: 5V, 9V, 12V)
Çıkışlar: Q ve Q̅ (ters çıkış)
Mantık Ailesi: CMOS
Çalışma Sıcaklığı: -55°C ile +125°C
Giriş Empedansı: Yüksek
Gürültü Bağışıklığı: CMOS uyumlu kararlılık
Veri saklama ve kilitleme devreleri
Kontrol ve sıralama uygulamaları
Dijital hafıza elemanları
Mikrodenetleyici ile senkron kontrol sistemleri
Eğitim ve prototipleme projeleri
Dört Bağımsız Latch: Tek entegrede 4 ayrı RS latch devresi
Düşük Güç Tüketimi: CMOS yapısıyla enerji verimliliği sağlar
Geniş Gerilim Uyumluluğu: 3V – 15V arası kararlı çalışma
Kolay Uygulama: DIP-16 paketi ile breadboard ve lehimleme için ideal
Kararlı Performans: Geniş sıcaklık aralığında stabil çalışma
