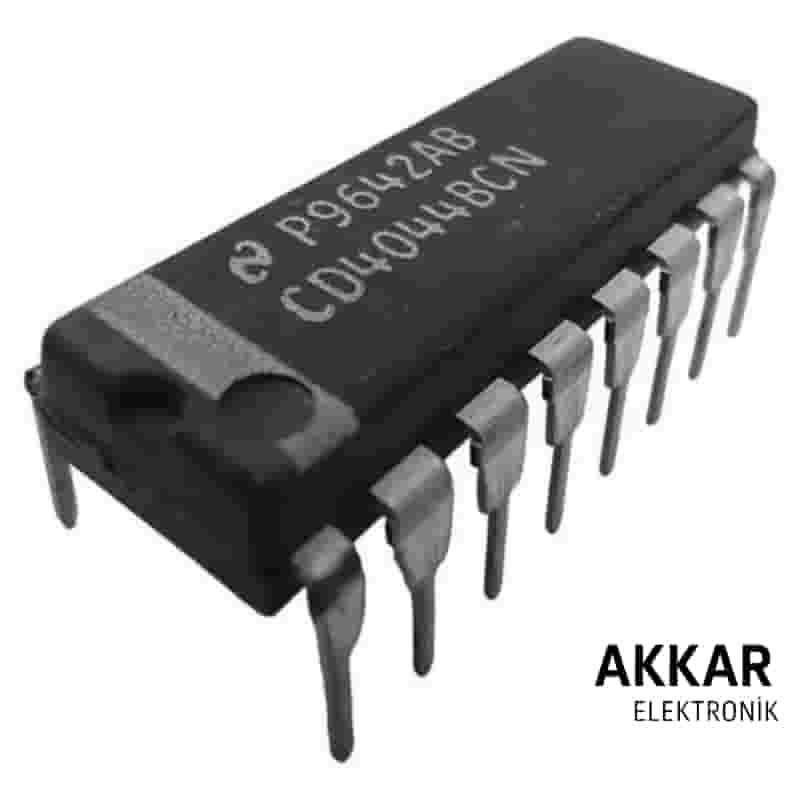

CD4044 DIP-16 CMOS Quad NAND R/S Latch (Set-Reset Mandal) Entegre

CD4044, Texas Instruments ve diğer üreticiler tarafından üretilen, CMOS tabanlı 4 adet bağımsız Set-Reset (R/S) NAND latch içeren lojik entegredir. DIP-16 paket yapısıyla hafıza, veri saklama, kontrol ve zamanlama devrelerinde kullanılır.

Temel Özellikler:

• İşlev: Quad (4’lü) NAND R/S Latch (Set-Reset Mandal Devresi)
• Girişler: Set ve Reset girişleri (Her latch için bağımsız)
• Çıkışlar: Q ve Q̅ (Terslenmiş çıkış)
• Çalışma Gerilimi: 3V – 15V (Tipik 5V, 9V, 12V için uygundur)
• Düşük Güç Tüketimi: CMOS teknolojisiyle ultra düşük akım çekişi
• Paket Tipi: DIP-16 (Dual Inline Package, 16 Pinli)
• Çalışma Sıcaklığı: -55°C ile +125°C (Endüstriyel Sınıf)

Uygulama Alanları:

• Veri saklama ve hafıza devreleri
• Kontrol ve zamanlama devreleri
• Durum makineleri (State Machine) ve sekans kontrol devreleri
• Gömülü sistem projeleri
• Elektronik kilit ve mantık kontrol uygulamaları

Avantajları:

• 4 bağımsız NAND R/S latch devresi bir arada
• Düşük güç tüketimi ve geniş çalışma gerilim aralığı
• Kolay devre montajı için DIP-16 paket
• Geniş sıcaklık aralığıyla endüstriyel uyum
• CMOS teknolojisiyle uzun ömürlü ve stabil çalışma

Datasheet İndir:

CD4044 Datasheet PDF (Texas Instruments Resmi)
