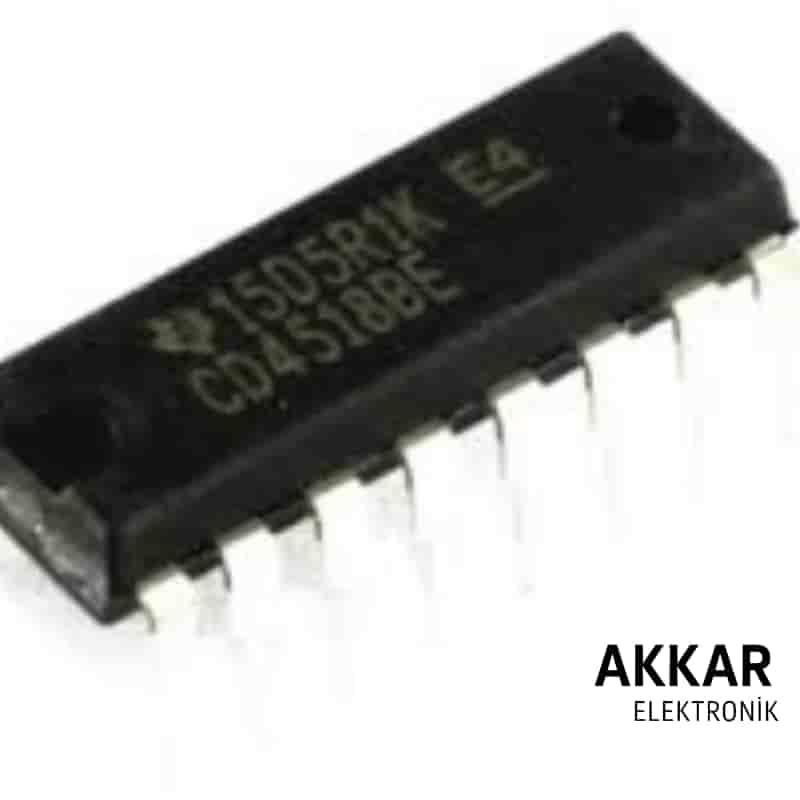

CD4518BE | Dual BCD Up Counter – DIP-16 CMOS Sayıcı Entegre

Fiyat : $0.40  + KDV
KDV Dahil : ₺19,12
TL Fiyat : ₺15,93(₺3,19 + KDV)

CD4518BE, içerisinde iki adet bağımsız çalışan BCD (Binary-Coded Decimal) yukarı sayıcı içeren bir CMOS entegresidir. Her sayaç modülü 4-bit'lik BCD (0–9) sayım yapabilir ve bağımsız clock girişleri sayesinde esnek uygulamalara olanak tanır. DIP-16 paket yapısı sayesinde, hem prototipleme hem de kalıcı devre uygulamaları için idealdir.

CD4518BE | Dual BCD Up Counter – DIP-16 CMOS Sayıcı Entegre





🛠️ Ürün Tanıtımı



CD4518, çift BCD yukarı sayıcı entegresi olarak, saat darbeleri ile 0’dan 9’a kadar sayma işlemi yapar. Her sayaç ayrı ayrı kontrol edilebilir ve bireysel reset girişleri sayesinde sıfırlanabilir. Sayım işlemi pozitif kenar tetiklemeli clock sinyali ile gerçekleştirilir.

Özellikle dijital saat, frekans sayıcı, zamanlayıcı ve LED tabanlı göstergeler gibi uygulamalarda sıkça tercih edilir. CMOS teknolojisi sayesinde düşük güç tüketimiyle uzun süreli kararlı çalışma sağlar.





🌟 Ürünün Avantajları



  • İki Bağımsız BCD Yukarı Sayıcı: Aynı entegrede iki sayaç modülü.

  • Her Sayaç İçin Ayrı Clock ve Reset Girişi: Esnek ve bağımsız kontrol.

  • 0-9 Arası BCD Sayım: Dijital gösterge ve sayaç uygulamaları için ideal.

  • Pozitif Kenar Tetiklemeli: Hassas zamanlama ile doğru sayım.

  • CMOS Teknolojisi: Düşük enerji tüketimi, yüksek güvenilirlik.

  • DIP-16 Paket: Breadboard ve lehimli montajlar için uygundur.

  • TTL ve CMOS Uyumu: Geniş sistemlerle entegre çalışabilir.





📊 Teknik Özellikler





Özellik Değer
Model CD4518BE
Fonksiyon Dual BCD (0–9) Yukarı Sayıcı
Clock Tetikleme Pozitif Kenar
Reset Girişi Var (her sayaç için ayrı)
Çalışma Gerilimi 3V – 15V
Teknoloji CMOS
Giriş / Çıkış Tipi Dijital
Kılıf Tipi DIP-16
Çalışma Sıcaklığı -55°C ~ +125°C
Uyumluluk

Arduino, STM32, PIC, TTL / CMOS sistemler



⚙️ Kullanım Alanları





  • ✔️ Dijital sayaç ve gösterge sistemleri

  • ✔️ Zamanlayıcı ve frekans ölçüm devreleri

  • ✔️ LED ekranlı saat projeleri

  • ✔️ Mikrodenetleyici ile kontrol edilen sayma sistemleri

  • ✔️ Elektronik eğitim setleri ve laboratuvar devreleri

  • ✔️ Endüstriyel izleme ve veri toplama uygulamaları
