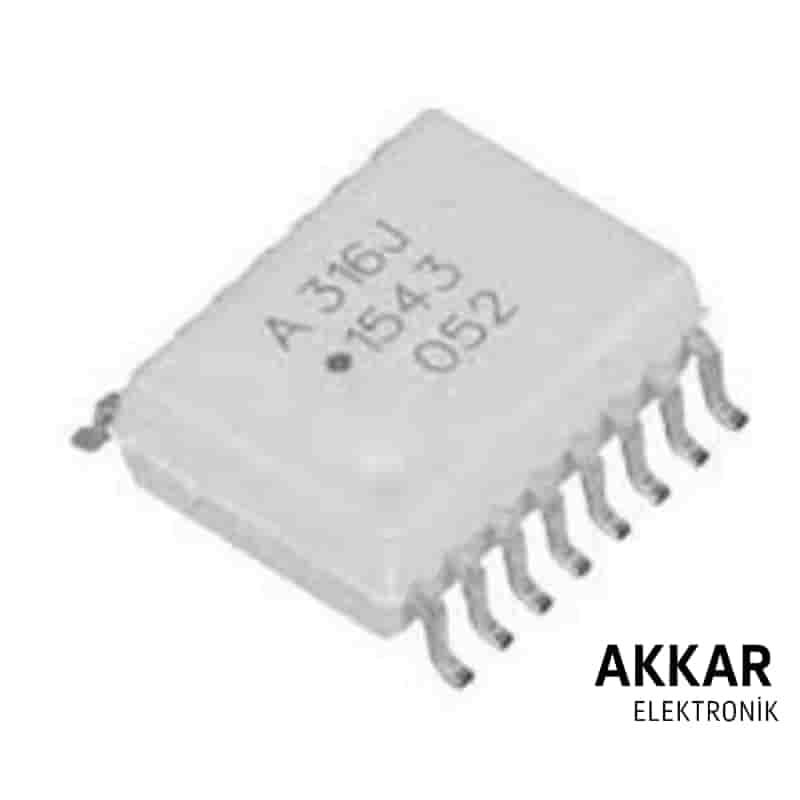

HCPL-316 Optokuplör Entegre – Yüksek Voltajlı İzole Sürücü (IGBT/MOSFET Driver)

HCPL-316, yüksek hızlı ve yüksek CMR (Common Mode Rejection) performansına sahip, optokuplör temelli bir IGBT/MOSFET sürücü entegresidir. Yüksek izolasyon gerektiren güç elektroniği devrelerinde IGBT ve MOSFET sürmek için tasarlanmıştır. 2.5A çıkış akımı kapasitesine sahiptir ve kısa devre koruma özellikleri de mevcuttur.

Yüksek izolasyon voltajı sayesinde giriş ve çıkış arasında güvenli galvanik yalıtım sağlar. Kompakt yapısıyla güç elektroniği uygulamalarında, motor sürücü devrelerinde ve endüstriyel inverterlerde sıkça kullanılır.

Ürün Özellikleri

• Tip: Optokuplör Tabanlı Yalıtılmış Sürücü (IGBT/MOSFET Driver)
• İzolasyon Voltajı: 3750 Vrms (Minimum)
• Çıkış Akımı: 2.5A Peak (Yüksek Sürücü Akımı)
• Yüksek CMR Performansı: ±25kV/μs (Min.)
• Giriş-Arası İzolasyon: Optik Yalıtım
• Kısa Devre Koruma Fonksiyonları
• Düşük Gecikme Süresi ve Hızlı Geçiş
• Geniş Sıcaklık Aralığı: -40°C ~ +100°C

Kullanım Alanları

• IGBT ve MOSFET Sürücü Devreleri
• Endüstriyel İnverter Sistemleri
• Motor Sürücü ve Kontrol Devreleri
• Yüksek Güç Anahtarlama Uygulamaları
• Güç Kaynağı ve UPS Sistemleri
• Solar İnverter ve Enerji Sistemleri

Sıkça Sorulan Sorular

HCPL-316’nın temel işlevi nedir?

IGBT veya MOSFET transistörleri izole bir şekilde sürmek için kullanılır. Giriş ve çıkış arasında optik izolasyon sağlar ve yüksek akım sürme kapasitesine sahiptir.

İzolasyon seviyesi nedir?

Minimum 3750 Vrms izolasyon sağlar, endüstriyel güvenlik standartlarına uygundur.

Hangi projelerde kullanılır?

Motor sürücüleri, inverter devreleri, enerji sistemleri ve yüksek güçlü güç elektroniği devrelerinde yaygın olarak tercih edilir.

Kısa devre koruması var mı?

Evet, entegre kısa devre koruma (desaturation protection) özelliği bulunmaktadır.

Datasheet (Teknik Doküman)

Broadcom HCPL-316 Datasheet PDF
