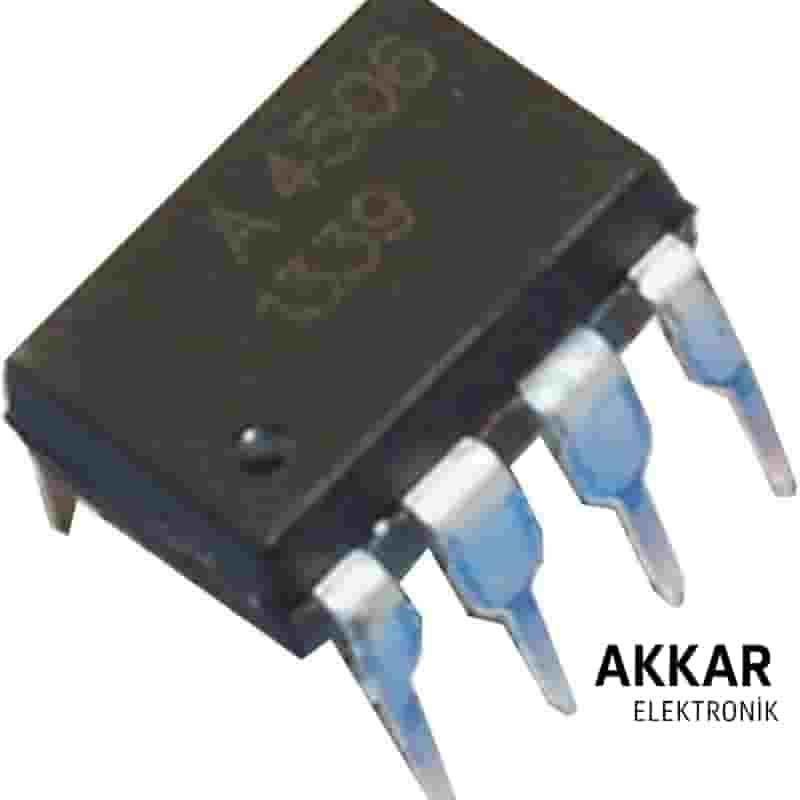

HCPL-4506 (A4506) DIP-8 Optokuplör – Yüksek CMR Performanslı Dijital İzolasyon Entegre

HCPL-4506 (A4506), yüksek hızlı ve yüksek CMR (Common Mode Rejection) performansına sahip, DIP-8 paketli dijital optokuplör entegresidir. Giriş ve çıkış arasında 3750 Vrms izolasyon sağlar. Özellikle gürültülü endüstriyel ortamlarda güvenilir dijital sinyal aktarımı için ideal bir çözümdür.

TTL ve CMOS lojik seviyeleriyle uyumlu dijital çıkışlara sahiptir ve düşük gecikme süresiyle hızlı sinyal iletimi sağlar. Motor kontrolü, inverter sistemleri, güç elektroniği ve veri yolu izolasyonu gibi uygulamalarda yaygın olarak tercih edilir.

Ürün Özellikleri

• Tip: Yüksek Hızlı Dijital Optokuplör (1 Kanal)
• İzolasyon Voltajı: 3750 Vrms (Minimum)
• Çıkış Türü: TTL ve CMOS Uyumlu Dijital Çıkış
• Yüksek CMR Performansı: ±15 kV/μs veya daha yüksek
• Düşük Gecikme Süresi ve Yüksek Geçiş Hızı
• Çalışma Gerilimi: 4.5V – 5.5V (Tipik 5V)
• Geniş Sıcaklık Aralığı: -40°C ~ +100°C
• Paket: DIP-8 (Kolay PCB Montajı ve Lehimleme)

Kullanım Alanları

• Endüstriyel Kontrol ve Otomasyon Sistemleri
• Motor Sürücüleri ve İnverter Devreleri
• Veri Yolu İzolasyonu (RS-232, RS-485 vb.)
• IGBT ve MOSFET Sürücü Koruma Devreleri
• Güç Kaynağı ve UPS Sistemleri
• Gürültülü Ortamlar İçin Dijital İzolasyon

Sıkça Sorulan Sorular

HCPL-4506 (A4506)’nın temel işlevi nedir?

Optik izolasyon sağlayarak dijital sinyal aktarımı yapar. Yüksek CMR performansıyla gürültülü ortamlarda dahi güvenilir veri iletimi sağlar.

İzolasyon seviyesi nedir?

Minimum 3750 Vrms izolasyon sunar, endüstriyel ve güvenlik standartlarına uygundur.

Hangi projelerde kullanılır?

Motor sürücüleri, inverterler, veri yolu izolasyonu, güç elektroniği ve otomasyon sistemlerinde yaygın olarak kullanılır.

Avantajları nelerdir?

Yüksek CMR, düşük gecikme süresi, yüksek hız ve endüstriyel ortamlara uygun dayanıklı yapı sunar.

Datasheet (Teknik Doküman)

Broadcom HCPL-4506 Datasheet PDF
