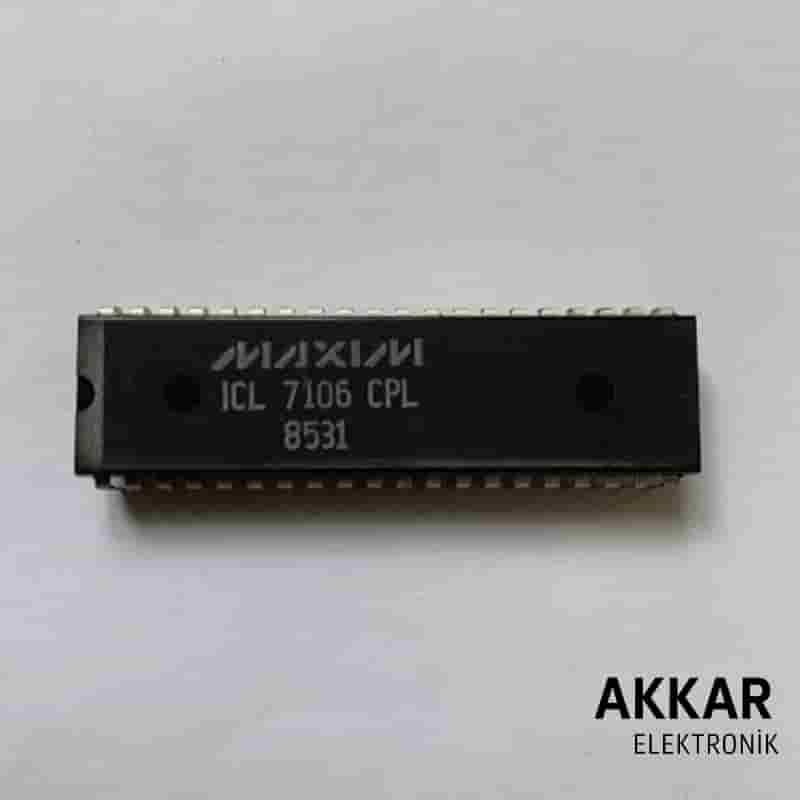

ICL7106 DIP-40 Entegre – Analog-Dijital Çevirici (ADC) ve LCD Sürücü

ICL7106, yüksek hassasiyetli, düşük güçlü bir Analog-Dijital Çevirici (ADC) entegresidir ve 3 ½ dijit LCD ekran sürücüsüyle entegre şekilde çalışır. DIP-40 paket yapısına sahip bu entegre, özellikle dijital voltmetre, termometre ve diğer ölçüm cihazlarında kullanılır. Doğrudan LCD ekran kontrolü sağlayarak harici ekran sürücüsü ihtiyacını ortadan kaldırır.

Doğruluk oranı yüksek olup, düşük güç tüketimiyle taşınabilir ve pille çalışan ölçüm cihazlarında idealdir. BCD (Binary Coded Decimal) çıkışıyla kolay veri işleme imkanı sunar.

Ürün Özellikleri

• Tip: 3 ½ Dijit Analog-Dijital Çevirici (ADC) ve LCD Sürücü
• Paket Tipi: DIP-40 (Through Hole)
• Çözünürlük: 3 ½ Dijit (±1999 Sayım Kapasitesi)
• Giriş Türü: Analog Gerilim
• LCD Ekran Sürücü Dahili (Doğrudan LCD Bağlantısı)
• Düşük Güç Tüketimi: Tipik 1 mW
• Çalışma Gerilimi: 9V DC (Pille Uyumlu Tasarım)
• Yüksek Doğruluk ve Kararlılık
• Entegre Referans Gerilim Kaynağı
• Kolay Devre Uygulaması ve Prototipleme İmkanı

Kullanım Alanları

• Dijital Voltmetre ve Ampermetre Devreleri
• Termometre ve Sıcaklık Ölçüm Devreleri
• Taşınabilir Ölçüm Cihazları
• Akü Test Cihazları ve Şarj Kontrol Devreleri
• Elektronik Test ve Eğitim Sistemleri
• Genel Amaçlı Ölçüm ve Gösterge Uygulamaları

Sıkça Sorulan Sorular

ICL7106’nın temel işlevi nedir?

Analog gerilim sinyallerini dijital değerlere çevirir ve entegre LCD sürücüsü sayesinde verileri LCD ekrana doğrudan aktarır. Özellikle dijital ölçüm cihazları için idealdir.

LCD ekran sürücüsü harici mi?

Hayır, LCD ekran sürücüsü entegre devrenin içinde yer alır. Harici sürücü devresine ihtiyaç duymaz.

Çalışma gerilim aralığı nedir?

Tipik olarak 9V DC gerilimle çalışır, genellikle pille çalışan devrelerde kullanılır.

Hangi projelerde tercih edilir?

Dijital voltmetre, ampermetre, sıcaklık ölçer, taşınabilir test cihazları ve genel amaçlı ölçüm devrelerinde yaygın olarak kullanılır.

Datasheet (Teknik Doküman)

Renesas ICL7106 Datasheet PDF
