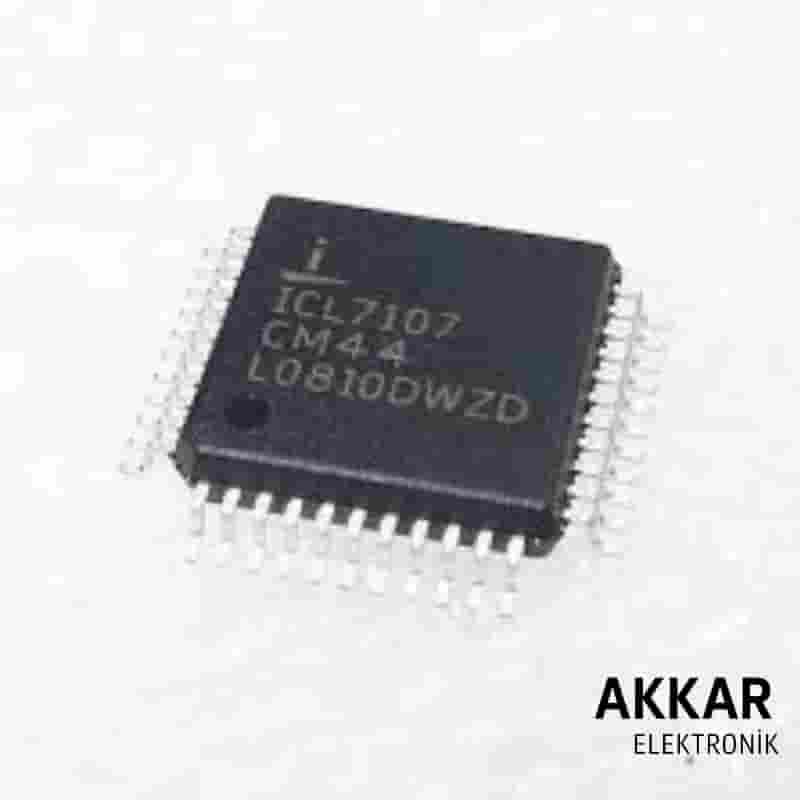

ICL7107 SMD Entegre – 3½ Dijit LED Ekran Sürücülü Analog-Dijital Çevirici (ADC)

ICL7107 SMD, 3½ dijit LED ekran sürücüsü ile entegre edilmiş yüksek hassasiyetli bir Analog-Dijital Çevirici (ADC) entegresidir. Kompakt SMD (Surface Mount Device) yapısı sayesinde, modern PCB tasarımlarında yerden tasarruf sağlar. Analog giriş sinyalini dijital değerlere çevirip LED göstergelerde doğrudan gösterebilme özelliğine sahiptir.

±1999 sayım kapasitesine sahip olan ICL7107, düşük güç tüketimi ve yüksek doğruluğu ile dijital voltmetre, ampermetre ve genel ölçüm devrelerinde ideal bir çözümdür. Harici LED ekran sürücüsüne gerek kalmadan doğrudan LED ekranları kontrol edebilir.

Ürün Özellikleri

• Tip: 3½ Dijit Analog-Dijital Çevirici (ADC) ve LED Display Sürücü
• Paket Tipi: SMD (Surface Mount Device)
• Çözünürlük: ±1999 Sayım Kapasitesi (3½ Dijit)
• Çıkış: LED Display Sürücü (Doğrudan Bağlantı)
• Giriş: Analog Gerilim Ölçümü (DC)
• Entegre Referans Voltaj Kaynağı
• Çalışma Gerilimi: 5V ve ±15V Çift Besleme
• Düşük Güç Tüketimi ve Yüksek Doğruluk
• Hızlı Tepki Süresi ve Stabil Ölçüm
• Modern SMD PCB Tasarımlarına Uygun Kompakt Yapı

Kullanım Alanları

• Dijital Voltmetre ve Ampermetre Devreleri
• Şarj Kontrol ve Akü Test Cihazları
• Endüstriyel ve Taşınabilir Ölçüm Cihazları
• Elektronik Test ve Eğitim Sistemleri
• Genel Amaçlı Ölçüm ve Gösterge Uygulamaları

Sıkça Sorulan Sorular

ICL7107 SMD’nin temel işlevi nedir?

Analog sinyalleri dijital değerlere çevirir ve LED ekranları doğrudan sürer. Kompakt SMD yapısıyla yer tasarrufu sağlar ve modern ölçüm devreleri için uygundur.

LCD ekran desteği var mı?

Hayır, bu entegre yalnızca LED ekranlar için tasarlanmıştır. LCD için ICL7106 tercih edilmelidir.

Çalışma gerilimi nedir?

5V ve ±15V çift besleme ile çalışır.

Hangi uygulamalar için uygundur?

Dijital voltmetre, ampermetre, akü test cihazları, şarj devreleri ve taşınabilir ölçüm sistemlerinde yaygın olarak tercih edilir.

Datasheet (Teknik Doküman)

Renesas ICL7107 Datasheet PDF
